电力线路顶管施工方案VIP免费

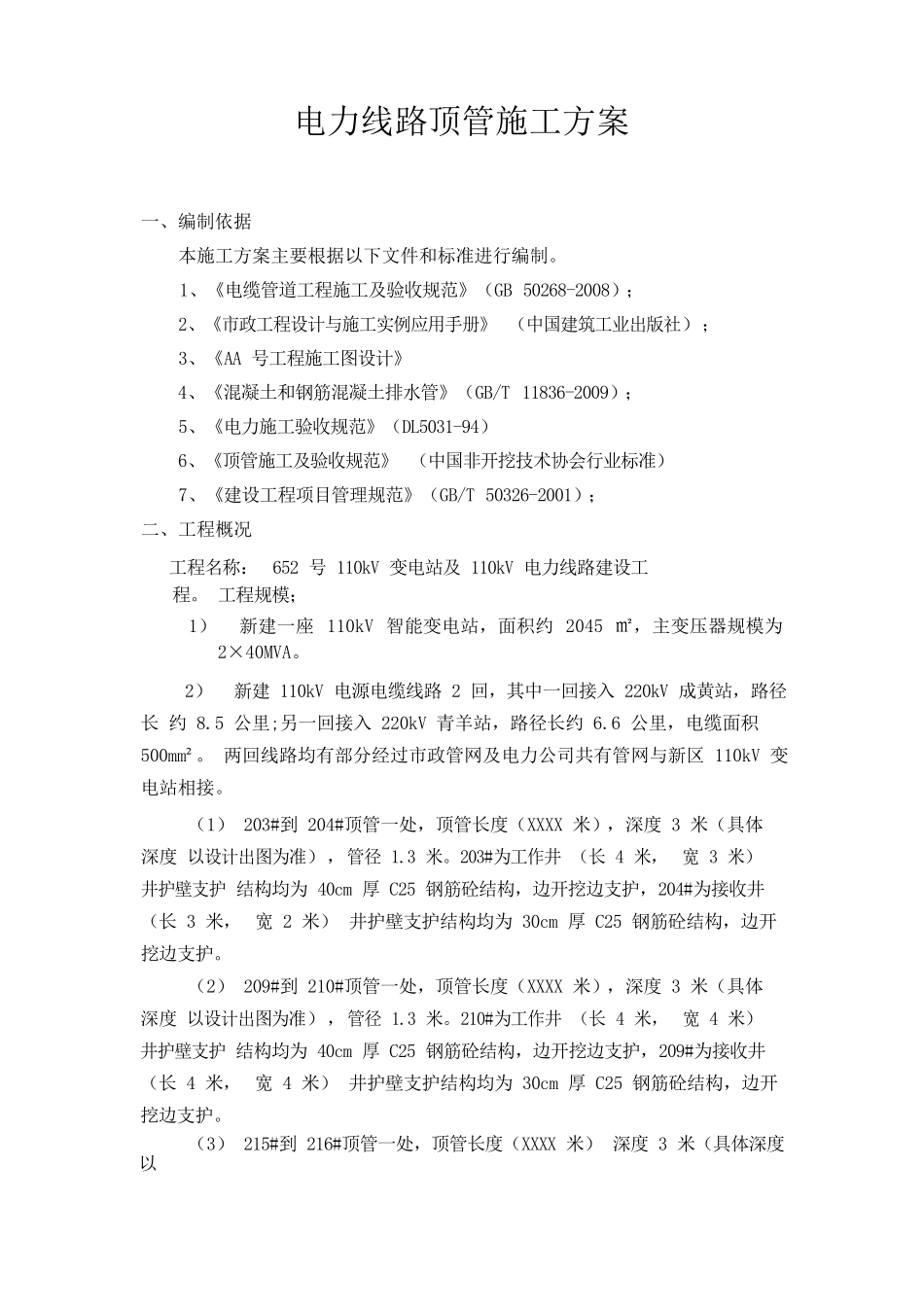

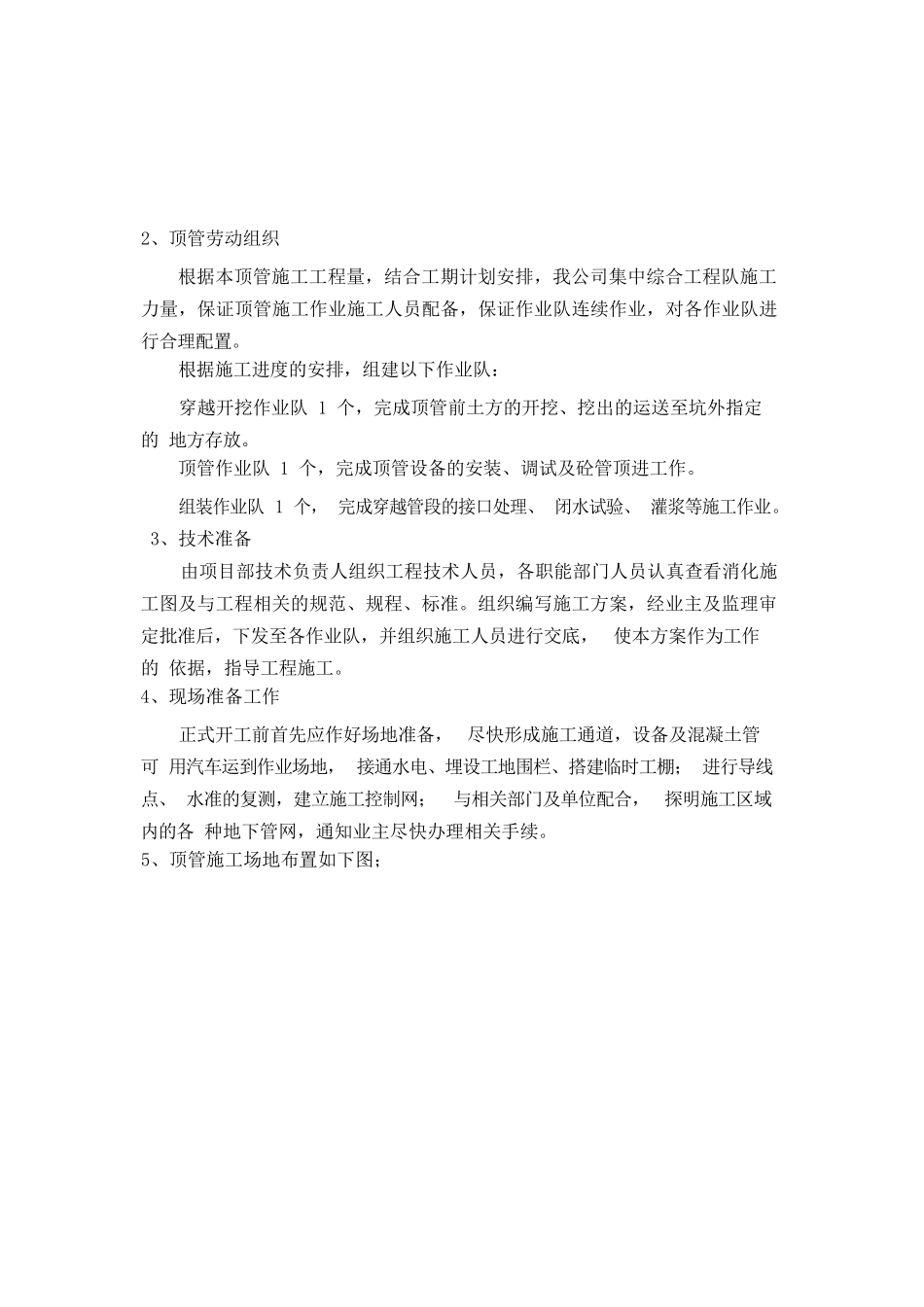

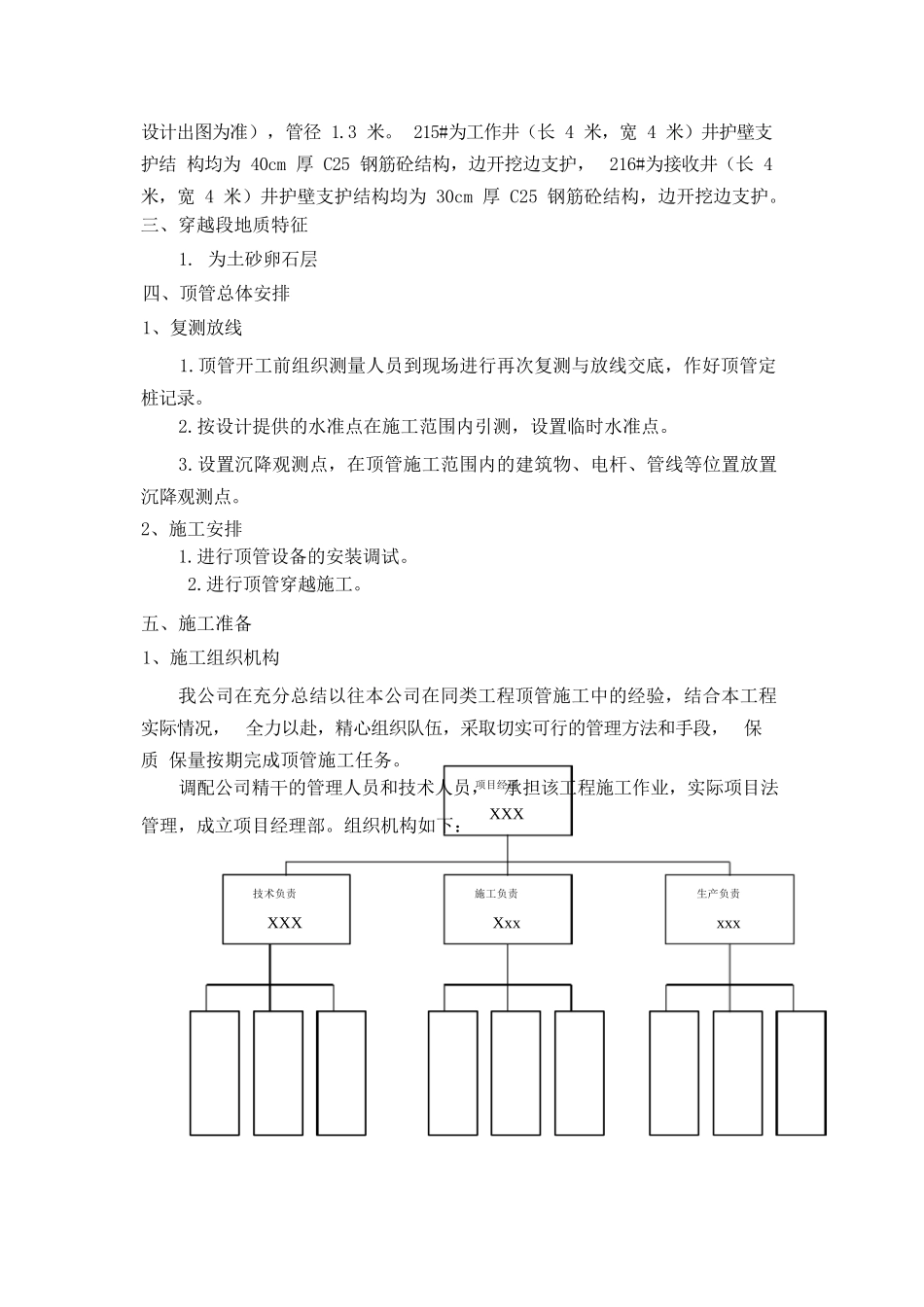

电力线路顶管施工方案一、编制依据本施工方案主要根据以下文件和标准进行编制。1、《电缆管道工程施工及验收规范》（GB50268-2008）；2、《市政工程设计与施工实例应用手册》（中国建筑工业出版社）；3、《AA号工程施工图设计》4、《混凝土和钢筋混凝土排水管》（GB/T11836-2009）；5、《电力施工验收规范》（DL5031-94）6、《顶管施工及验收规范》（中国非开挖技术协会行业标准）7、《建设工程项目管理规范》（GB/T50326-2001）；二、工程概况工程名称：652号110kV变电站及110kV电力线路建设工程。工程规模；1）新建一座110kV智能变电站，面积约2045㎡，主变压器规模为2×40MVA。2）新建110kV电源电缆线路2回，其中一回接入220kV成黄站，路径长约8.5公里;另一回接入220kV青羊站，路径长约6.6公里，电缆面积500mm²。两回线路均有部分经过市政管网及电力公司共有管网与新区110kV变电站相接。（1）203#到204#顶管一处，顶管长度（XXXX米），深度3米（具体深度以设计出图为准），管径1.3米。203#为工作井（长4米，宽3米）井护壁支护结构均为40cm厚C25钢筋砼结构，边开挖边支护，204#为接收井（长3米，宽2米）井护壁支护结构均为30cm厚C25钢筋砼结构，边开挖边支护。（2）209#到210#顶管一处，顶管长度（XXXX米），深度3米（具体深度以设计出图为准），管径1.3米。210#为工作井（长4米，宽4米）井护壁支护结构均为40cm厚C25钢筋砼结构，边开挖边支护，209#为接收井（长4米，宽4米）井护壁支护结构均为30cm厚C25钢筋砼结构，边开挖边支护。（3）215#到216#顶管一处，顶管长度（XXXX米）深度3米（具体深度以施工负责生产负责项目经理技术负责XXXXXXXxxxxx设计出图为准），管径1.3米。215#为工作井（长4米，宽4米）井护壁支护结构均为40cm厚C25钢筋砼结构，边开挖边支护，216#为接收井（长4米，宽4米）井护壁支护结构均为30cm厚C25钢筋砼结构，边开挖边支护。三、穿越段地质特征1.为土砂卵石层四、顶管总体安排1、复测放线1.顶管开工前组织测量人员到现场进行再次复测与放线交底，作好顶管定桩记录。2.按设计提供的水准点在施工范围内引测，设置临时水准点。3.设置沉降观测点，在顶管施工范围内的建筑物、电杆、管线等位置放置沉降观测点。2、施工安排1.进行顶管设备的安装调试。2.进行顶管穿越施工。五、施工准备1、施工组织机构我公司在充分总结以往本公司在同类工程顶管施工中的经验，结合本工程实际情况，全力以赴，精心组织队伍，采取切实可行的管理方法和手段，保质保量按期完成顶管施工任务。调配公司精干的管理人员和技术人员，承担该工程施工作业，实际项目法管理，成立项目经理部。组织机构如下：2、顶管劳动组织根据本顶管施工工程量，结合工期计划安排，我公司集中综合工程队施工力量，保证顶管施工作业施工人员配备，保证作业队连续作业，对各作业队进行合理配置。根据施工进度的安排，组建以下作业队：穿越开挖作业队1个，完成顶管前土方的开挖、挖出的运送至坑外指定的地方存放。顶管作业队1个，完成顶管设备的安装、调试及砼管顶进工作。组装作业队1个，完成穿越管段的接口处理、闭水试验、灌浆等施工作业。3、技术准备由项目部技术负责人组织工程技术人员，各职能部门人员认真查看消化施工图及与工程相关的规范、规程、标准。组织编写施工方案，经业主及监理审定批准后，下发至各作业队，并组织施工人员进行交底，使本方案作为工作的依据，指导工程施工。4、现场准备工作正式开工前首先应作好场地准备，尽快形成施工通道，设备及混凝土管可用汽车运到作业场地，接通水电、埋设工地围栏、搭建临时工棚；进行导线点、水准的复测，建立施工控制网；与相关部门及单位配合，探明施工区域内的各种地下管网，通知业主尽快办理相关手续。5、顶管施工场地布置如下图；顶管施工场地布置图8250电动油钢传力柱砼管六、施工方法本工程施工特点是：管道内径为1300mm钢筋砼水泥管，管道穿越地层为砂卵石层，土壁阻力在**左右，标准贯入值**，为电力管道套管工程。采取两侧工作坑对顶，在标件厂房下对接的施工方法。施工过程中，要确保不对地面建筑物造成破坏，不影响穿越地段的地层结构...
