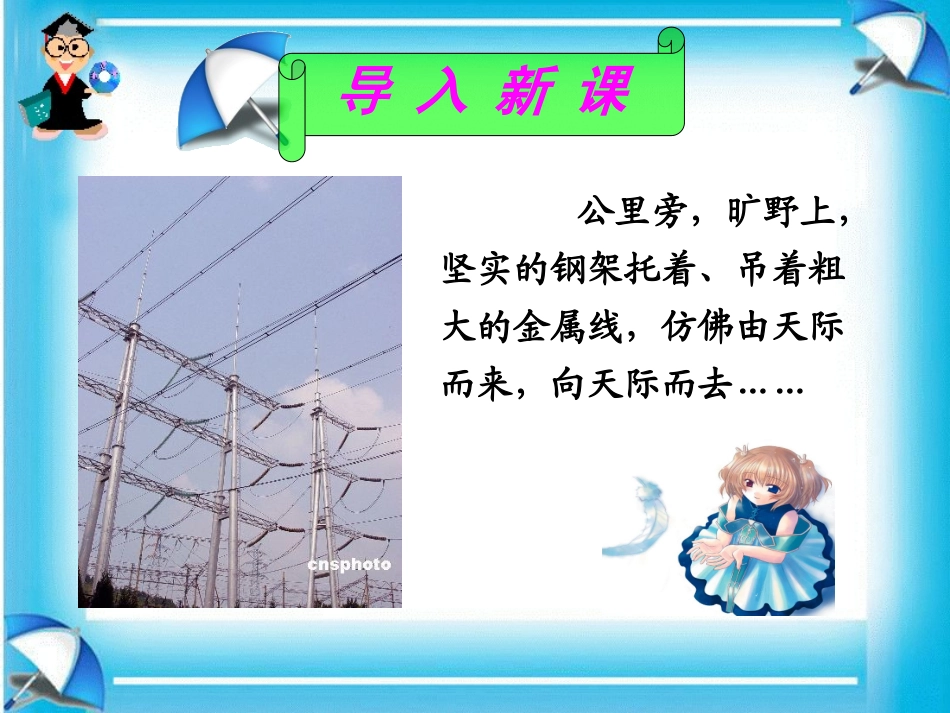

版本：人民教育出版社物理选修1-1课题：交表电流主讲人：逄金艳学校：巧家县第三中学公里旁，旷野上，坚实的钢架托着、吊着粗大的金属线，仿佛由天际而来，向天际而去……导入新课这些由发电厂、变电站而来的输电线，将电能输送到乡村、工厂，输送到千家万户。电，每时每刻都在为人类做着巨大贡献。来自发电厂的电有什么特征？我们怎样才能更好的利用它？这节课我们就来学习与此相关的内容。（1）知识与技能掌握交变电流的产生即变化规律。会用公式和图像表示交变电流。掌握正弦交变电流的变化图像．教学目标（2）过程与方法通过实验了解交流发电机的构造，掌握正弦交变电流的产生原理．通过体验培养学生观察实验能力和思维能力。教学重、难点教学重点正弦交流电产生的原因及其变化规律交变电流的产生原理教学难点交变电流的产生原理本节导航1.交变电流2.交变电流的产生3.交变电流的变化规律1.交变电流转子电刷电刷定子【演示1】观察小灯泡的发光情况“亮”、“闪”亮:说明有电流通过灯泡闪:通过灯泡电流大小是变化线框中产生的感应电流强度大小是变化的【演示2】观察二极管的发光情况交替发光通过二极管的电流方向是周期性变化的线框中产生的感应电流方向是变化的G电流的分类恒定电流:大小和方向都不随时间变化的电流直流电(DC)：方向不随时间变化的电流交变电流:大小和方向都随时间做周期性的变化。简称交流（AC）交变电流在生产生活中有广泛应用it0(2)it0(1)it0(3)i0t(4)i0t(5)（1）（2）（5）观察下列几个电流与时间的图象,判断哪些是交变电流？2.交变电流的产生交变电流(交流电)的产生线圈在磁场中运动产生交变电流为了能更方便地说明问题，我们将立体图转化为平面图来分析.甲乙丁丙戊那么整个连续的过程是怎么样的呢？0最大0反向最大0交流电的图像真的是这样吗？①中性面在垂直于磁场位置。②线圈通过中性面时，穿过线圈的磁通量最大。③线圈平面通过中性面时感应电动势为零。④线圈平面每转过中性面时，线圈中感应电流方向改变一次，转动一周线圈两次通过中性面，故一周里线圈中电流方向改变两次。注意3.交变电流的变化规律以线圈经过中性面开始计时，在时刻t线圈中的感应电动势（ab和cd边切割磁感线）sineNBStmENBS令则有tEemsine为电动势在时刻t的瞬时值Em为电动势的最大值（峰值）（1）电动势按正弦规律变化成立条件：转轴垂直匀强磁场，经中性面时开始计时．（2）电流按正弦规律变化（3）电路上的电压按正弦规律变化tEemsintIimsintUumsin电流通过R时：miIsint.RIUiRumm，交变电流的变化规律(1)感应电动势:e=nBsωsinωt=Emsinωt(从中性面开始计时)(2)感应电流:i=(nBsω/R)sinωt=Imsinωt(从中性面开始计时)(3)外电路电阻两端的电压:u=Umsinωt(从中性面开始计时)开始计时(t=0),线圈位置(初相位)不同,出现正弦与余弦的表达式et0e=Emsinωtet0e=EmcosωtEm=nBSω交流发电机简介（1）发电机的基本组成：①用来产生感应电动势的线圈（叫电枢）②用来产生磁场的磁极（2）发电机的基本种类①旋转电枢式发电机（电枢动磁极不动）②旋转磁极式发电机（磁极动电枢不动）无论哪种发电机，转动的部分叫转子，不动的部分叫定子。课堂小结（1）交变电流：大小和方向都随时间作周期性变化的电流。（2）矩形线圈在匀强磁场中绕垂直于磁场的轴匀速转动（3）线圈平面每经过中性面一次，感应电流的方向就改变一次；线圈转动一周，感应电流的方向改变两次。1.在如图所示的几种电流随时间变化的图线中，属于交变电流的是________，属于正弦交变电流的是_______。tiABCDABDA高考链接1、对于如图所示的电流i随时间t作周期性变化的图象，下列说法中正确的是()A、电流大小变化，方向不变，是直流电B、电流大小、方向都变化，是交流电C、电流最大值为0.2A，周期为0.01sD、电流大小变化，方向不变，不是直流电，是交流电
