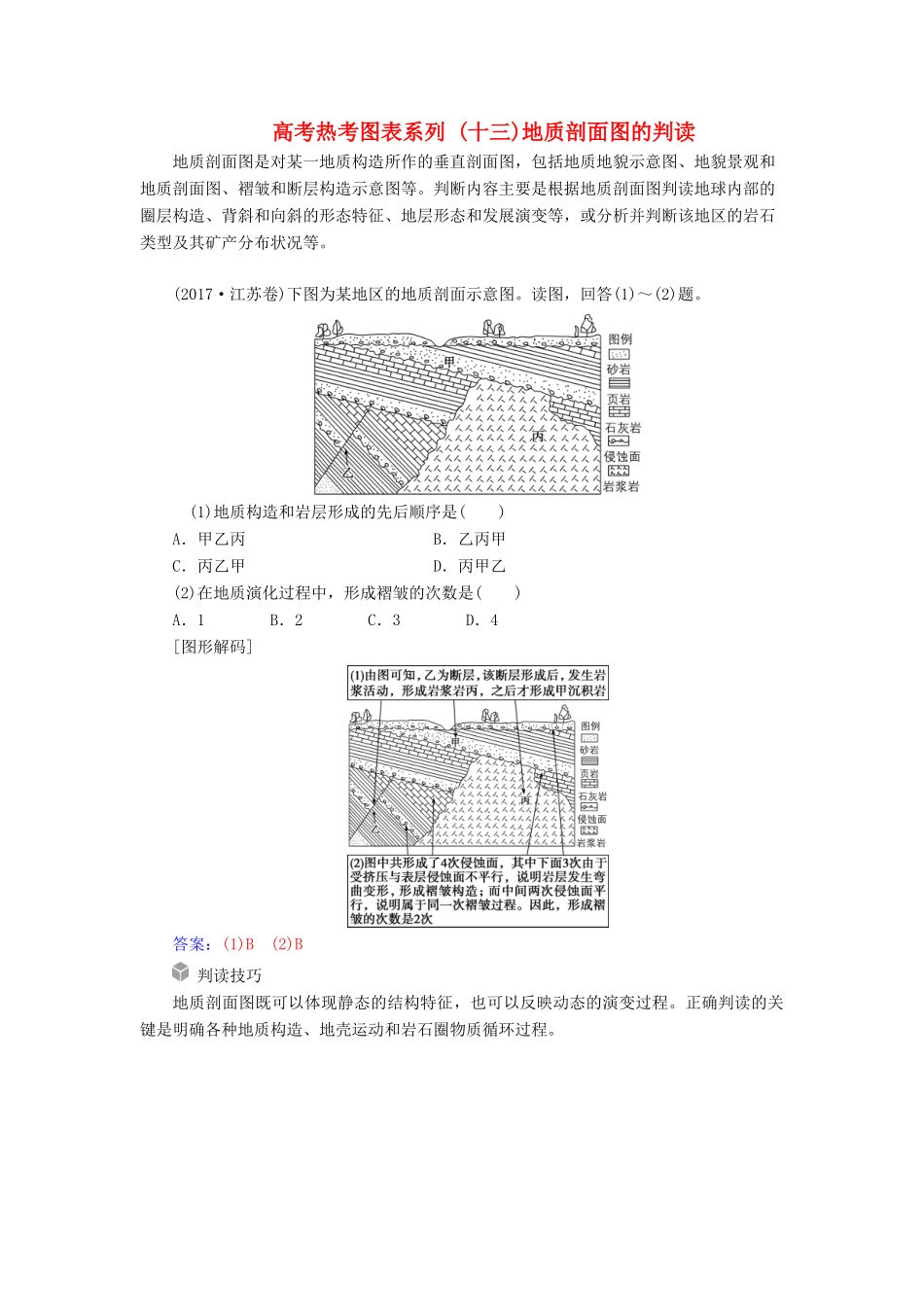

高考热考图表系列(十三)地质剖面图的判读地质剖面图是对某一地质构造所作的垂直剖面图，包括地质地貌示意图、地貌景观和地质剖面图、褶皱和断层构造示意图等。判断内容主要是根据地质剖面图判读地球内部的圈层构造、背斜和向斜的形态特征、地层形态和发展演变等，或分析并判断该地区的岩石类型及其矿产分布状况等。(2017·江苏卷)下图为某地区的地质剖面示意图。读图，回答(1)～(2)题。(1)地质构造和岩层形成的先后顺序是()A．甲乙丙B．乙丙甲C．丙乙甲D．丙甲乙(2)在地质演化过程中，形成褶皱的次数是()A．1B．2C．3D．4[图形解码]答案：(1)B(2)B判读技巧地质剖面图既可以体现静态的结构特征，也可以反映动态的演变过程。正确判读的关键是明确各种地质构造、地壳运动和岩石圈物质循环过程。1．岩层新老关系的判断方法(1)根据地层层序律确定：一般岩层越老，其位置越靠下，岩层越新，其位置越靠上，即越接近地表。如图1中Ⅲ岩层位置靠下，岩层较老；Ⅰ岩层位置靠上，岩层较新。(2)根据生物进化规律判断：由于生物进化总是由简单到复杂，由低级到高级，因此保存复杂、高级生物化石的岩层总比保存简单、低级生物化石的岩层新。(3)根据岩层的接触关系确定：岩浆岩可以按照其与沉积岩的关系来判断，喷出岩的形成晚于其所切穿的岩层，侵入岩晚于其所在的岩层。如图1中Ⅳ岩层形成晚于其所切穿的岩层Ⅲ和Ⅱ。变质岩是在变质作用下形成的，而这多是在岩浆活动的影响下形成的，因而变质岩的形成晚于与其相邻的岩浆岩。2．地质构造的判断方法(1)看岩层是否连续，褶皱由连续的褶曲组成。如图2中的乙、丙为由连续的褶曲组成的褶皱。(2)看岩层的形态和地貌形态：岩层向上拱起一般为背斜，未侵蚀前常成山岭(如图2中乙)；岩层向下弯曲一般为向斜，常成谷地或盆地。(3)看岩层的新老关系：核老翼新为背斜，核新翼老为向斜，这是判断背斜与向斜最可靠的依据。(4)看岩层是否受力破裂且沿断裂面有明显的相对位移：即岩块是否有相对上升或下降运动，如图1中Ⅱ处、图2中甲处均为断层。若只有破裂而无位移，只能称为断裂而不能称为断层。3．地壳运动性质的判断方法(1)褶皱、断层的存在说明经历了地壳的水平或垂直运动。如图1中的断层，岩层未发生弯曲，说明经历了垂直运动；图2中的褶皱和断层，都说明该地经历了水平挤压作用。(2)有沉积岩层或沉积物说明经历了沉积作用且沉积时地势低洼，也可能伴随着下降运动。如图1中左侧岩层I的存在。图2中的各岩层分布状况都说明经历了沉积作用。(3)若某个年代的岩层缺失，说明该年代该地区地壳上升没有接受沉积，或者说明该年代地壳下沉形成了沉积岩，后来该地地壳上升，形成的岩层又被侵蚀掉。(2017·浙江选考)读某地区地质、地貌示意图，完成1～2题。1．甲处地质构造为()A．断层B．褶皱C．向斜D．背斜2．甲处形成谷地的原因是()A．两条断层之间岩块下降B．断层处岩石破碎地表下陷C．背斜顶部受张力被侵蚀D．岩层受水平挤压向下弯曲解析：第1题，甲处岩层从中心向两侧逐渐变老，所以说甲处地质构造为向斜。选择C。第2题，甲处岩层连续没有断层，A、B错；岩层中间老、两侧新属于向斜，C错；岩层受水平挤压向下弯曲，地表中间比两侧低形成谷地，D正确。答案：1.C2.D
