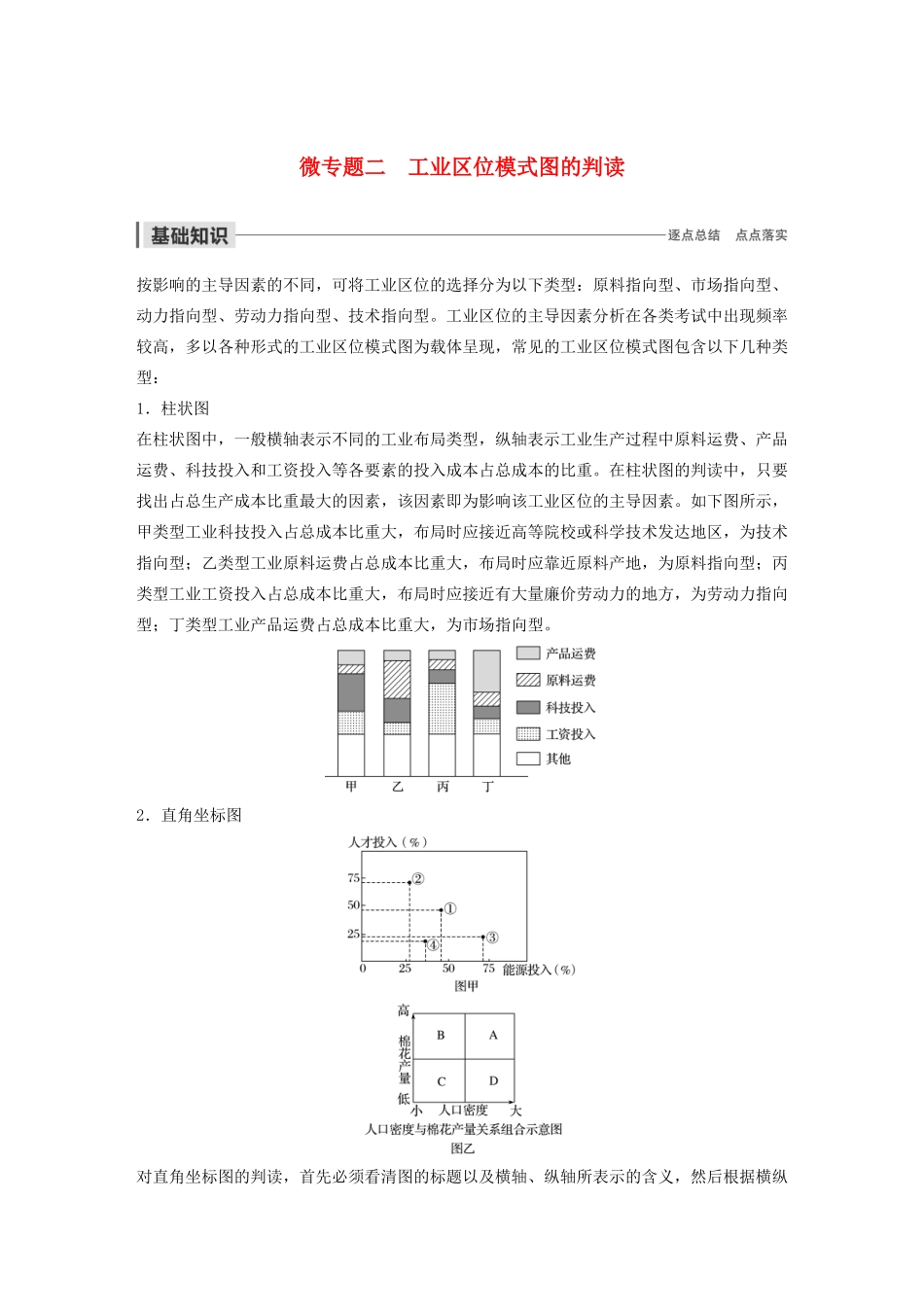

微专题二工业区位模式图的判读按影响的主导因素的不同，可将工业区位的选择分为以下类型：原料指向型、市场指向型、动力指向型、劳动力指向型、技术指向型。工业区位的主导因素分析在各类考试中出现频率较高，多以各种形式的工业区位模式图为载体呈现，常见的工业区位模式图包含以下几种类型：1．柱状图在柱状图中，一般横轴表示不同的工业布局类型，纵轴表示工业生产过程中原料运费、产品运费、科技投入和工资投入等各要素的投入成本占总成本的比重。在柱状图的判读中，只要找出占总生产成本比重最大的因素，该因素即为影响该工业区位的主导因素。如下图所示，甲类型工业科技投入占总成本比重大，布局时应接近高等院校或科学技术发达地区，为技术指向型；乙类型工业原料运费占总成本比重大，布局时应靠近原料产地，为原料指向型；丙类型工业工资投入占总成本比重大，布局时应接近有大量廉价劳动力的地方，为劳动力指向型；丁类型工业产品运费占总成本比重大，为市场指向型。2．直角坐标图对直角坐标图的判读，首先必须看清图的标题以及横轴、纵轴所表示的含义，然后根据横纵坐标数值的变化趋势，准确判断各工业的主导区位因素。如图甲所示，图中②工业的人才投入占总成本比重最大，对劳动者素质要求较高，应为技术指向型工业；③工业的能源投入占总成本比重最大，说明其在生产过程中需要消耗大量的能量，应为动力指向型工业。再如，在图乙中，棉纺织工业布局在何处比较合理？通过阅读标题，发现该坐标图反映的是人口密度和棉花产量关系的示意图，其中横轴表示的是人口密度，纵轴表示的是棉花产量。仔细观察人口密度和棉花产量在各自坐标轴上的变化趋势，不难发现，在A、B、C、D四个区域中，A区域棉花产量最高且人口密度最大。再结合棉纺织工业的特点——需大量廉价劳动力、原料不便于长途运输或运输成本过高，所以A处最适合布局棉纺织工业。3．多维坐标图由于影响工业区位选择的因素是多种多样的，所以对决定工业区位选择的主导因素的考查，除了可借助直角坐标图外，还可以借助三维坐标图和四维坐标图，如图甲、图乙所示。多维坐标图的判读方法和直角坐标图的判读类似，只需读准不同坐标的含义和各点数值的大小，找出各种投入要素中，占总成本比重最大的，即为主导区位因素。在三维坐标图图甲中，①工业能源投入比重约为70%，为动力指向型工业；②工业原料投入比重约为70%，为原料指向型工业；③工业劳动力投入比重约为70%，为劳动力指向型工业。在四维坐标图图乙中，对应不同图例，可以做出如下判读：模式一的科技因素约占40%，比例最大，为技术指向型工业；模式二的市场因素比例最大，为市场指向型工业；模式三的原料因素比例最大，为原料指向型工业；模式四的劳动力因素比例最大，为劳动力指向型工业。4．曲线图主导因素对某种工业部门(或某一工业企业)的区位选择具有决定作用，但是，在不同时期，影响工业区位的主导因素是不同的，是不断发展变化的。同时，在不同地域，由于自然条件和社会经济条件的不同，影响工业区位选择的主导因素也存在差异性。影响工业区位选择的主导因素的这种变化，不管是时间变化还是空间变化，都可以以曲线图为载体加以呈现。下图为工业化进程中原料、交通、科技要素投入比例变化示意图，工业革命后，原料在工业投入中的比重上升。随着科技水平的提高，生产所消耗的原料数量越来越少，可替代的原料越来越多，加上交通运输条件的改善，原料在工业投入中所占的比重在下降，因此曲线①表示原料。科技是第一生产力，对工业的影响越来越明显，每一次工业革命都会对工业生产起到巨大的推动作用，因此曲线②表示科技，其起伏表示技术革命对工业发展的影响。交通一直是影响工业的重要因素，因此曲线③表示交通。5．空间分布模式图工业区位的空间分布模式图常以某类型工业在一定地域范围内的空间分布图为载体，对工业区位相关的知识进行考查。此类图的判读综合性较强，难度较大。要求答题者首先据图示信息总结出这类工业的空间分布规律，再结合其分布区域的自然、人文地理环境特征，找出决定该工业类型进行区位选择的主导因素。下图为我国造纸工业的空间分布...
