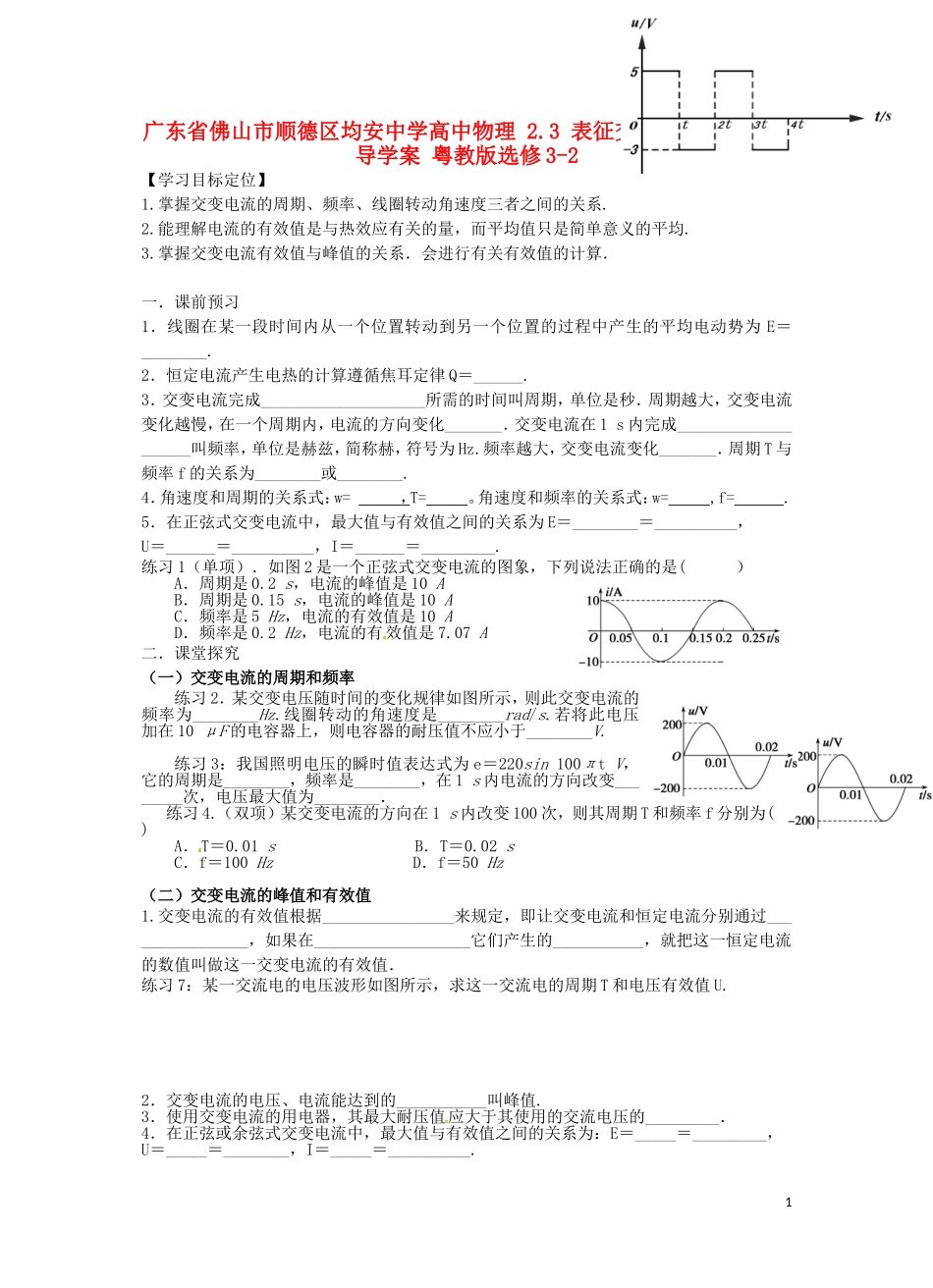

广东省佛山市顺德区均安中学高中物理 2.3 表征交变电流的物理量导学案 粤教版选修3-2VIP免费

广东省佛山市顺德区均安中学高中物理2.3表征交变电流的物理量导学案粤教版选修3-2【学习目标定位】1.掌握交变电流的周期、频率、线圈转动角速度三者之间的关系.2.能理解电流的有效值是与热效应有关的量，而平均值只是简单意义的平均.3.掌握交变电流有效值与峰值的关系．会进行有关有效值的计算．一．课前预习1．线圈在某一段时间内从一个位置转动到另一个位置的过程中产生的平均电动势为E＝________.2．恒定电流产生电热的计算遵循焦耳定律Q＝______.3．交变电流完成____________________所需的时间叫周期，单位是秒．周期越大，交变电流变化越慢，在一个周期内，电流的方向变化_______．交变电流在1s内完成____________________叫频率，单位是赫兹，简称赫，符号为Hz.频率越大，交变电流变化_______．周期T与频率f的关系为________或________.4．角速度和周期的关系式：w=，T=。角速度和频率的关系式：w=,f=.5．在正弦式交变电流中，最大值与有效值之间的关系为E＝________＝__________，U＝______＝__________，I＝______＝_________.练习1（单项）．如图2是一个正弦式交变电流的图象，下列说法正确的是(）A．周期是0.2s，电流的峰值是10AB．周期是0.15s，电流的峰值是10AC．频率是5Hz，电流的有效值是10AD．频率是0.2Hz，电流的有效值是7.07A二．课堂探究（一）交变电流的周期和频率练习2．某交变电压随时间的变化规律如图所示，则此交变电流的频率为________Hz.线圈转动的角速度是________rad/s.若将此电压加在10μF的电容器上，则电容器的耐压值不应小于________V.练习3：我国照明电压的瞬时值表达式为e＝220sin100πtV，它的周期是________，频率是________，在1s内电流的方向改变________次，电压最大值为________．练习4.（双项）某交变电流的方向在1s内改变100次，则其周期T和频率f分别为()A．T＝0.01sB．T＝0.02sC．f＝100HzD．f＝50Hz（二）交变电流的峰值和有效值1.交变电流的有效值根据________________来规定，即让交变电流和恒定电流分别通过________________，如果在___________________它们产生的___________，就把这一恒定电流的数值叫做这一交变电流的有效值．练习7：某一交流电的电压波形如图所示，求这一交流电的周期T和电压有效值U.2．交变电流的电压、电流能达到的___________叫峰值.3．使用交变电流的用电器，其最大耐压值应大于其使用的交流电压的_________．4．在正弦或余弦式交变电流中，最大值与有效值之间的关系为：E＝_____＝_________，U＝_____＝________，I＝_____＝__________.15.电流有效值和平均值的区别：求交流电的功、功率或电热是必须用交流电的有效值，而求平均值感应电动势只能用tNE，求通过某导体截面的电量一定要用平均值，导体的电阻为R,tIq===说明：（1）交变电流的电动势、电流和电压的有效值分别用E、I和U表示。（2）平常电器设备的有关用电参数、用交流电表测出的数值，都是指。（3）电容器接入交流电路时峰值不能超过它的耐压值。练习5．（单项）关于交变电流的感应电动势的有效值U和最大值Um，下列说法中正确的是()A．任何形式的交变电流都具有U＝Um/的关系B．只有正(余)弦交变电流才具有U＝的关系C．照明电压220V、动力电压380V指的都是最大值D．交流电压表和交流电流表测的都是最大值练习6．（单项）电阻R1、R2与交流电源按照图4(a)方式连接，R1＝10Ω，R2＝20Ω.合上开关S后，通过电阻R2的正弦交变电流i随时间t变化的情况如图(b)所示．则()A．通过R1的电流有效值是1.2AB．R1两端的电压有效值是6VC．通过R2的电流最大值是1.2AD．R2两端的电压最大值是6V练习8．如图所示，矩形线圈的匝数为n，线圈面积为S，线圈电阻为r，在磁感应强度为B的匀强磁场中绕OO′轴以角速度ω匀速转动，外电路电阻为R，在线圈由图示位置转过90°的过程中，求：(1)通过电阻R的电荷量q.(2)电阻R上产生的焦耳热Q.练习9.(双项）如图是某种正弦式交变电压的波形图，由图可确定该电压的()A．周期是0.01sB．最大值是311VC．有效值是220VD．瞬时值表达式为u＝220sin100πtV三．巩固练习1．（双项）下面关于交变电流的说法中正确的是()A．交流...
