生料磨连锁资料VIP专享VIP免费

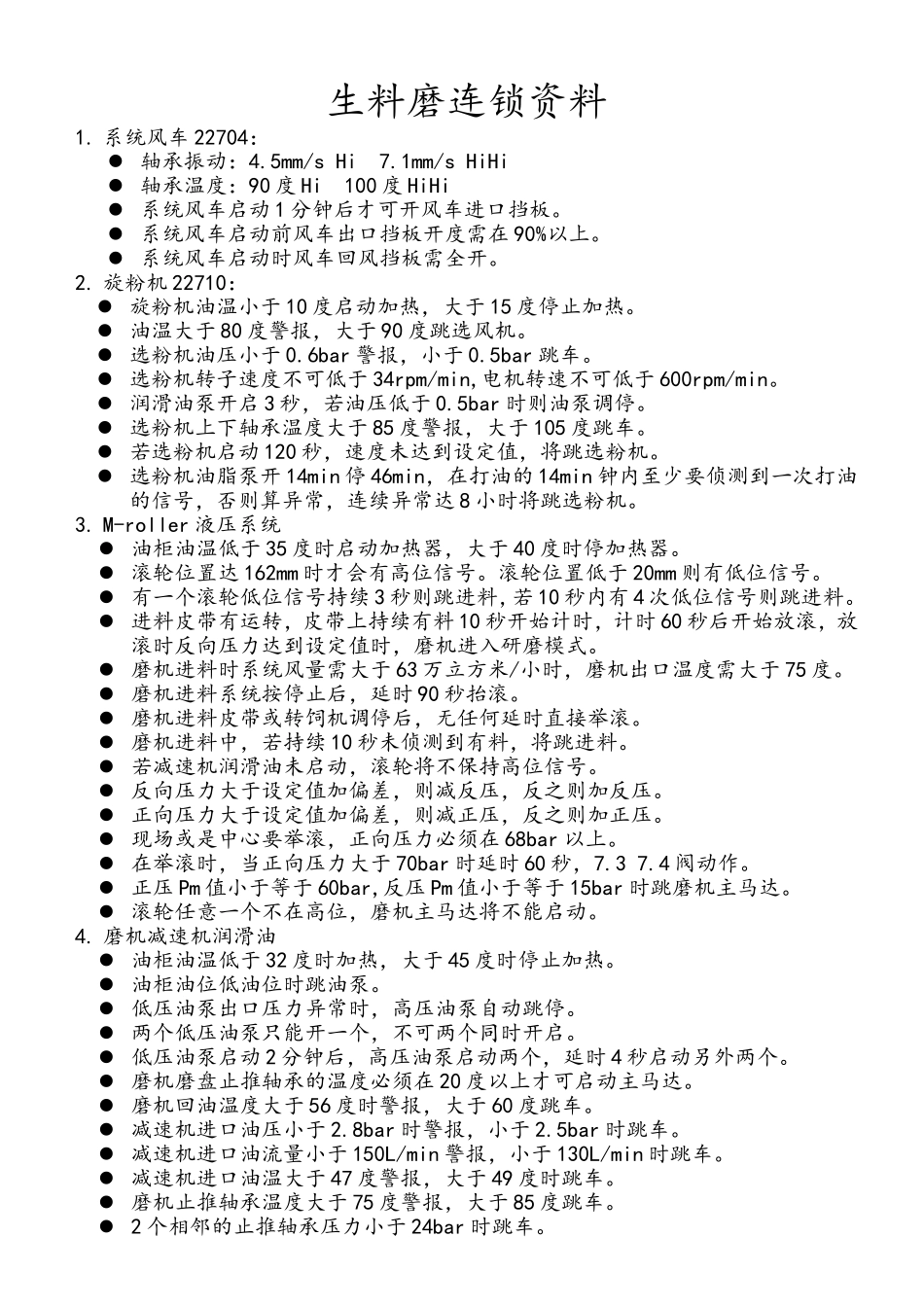

生料磨连锁资料1.系统风车22704：轴承振动：4.5mm/sHi7.1mm/sHiHi轴承温度：90度Hi100度HiHi系统风车启动1分钟后才可开风车进口挡板。系统风车启动前风车出口挡板开度需在90%以上。系统风车启动时风车回风挡板需全开。2.旋粉机22710：旋粉机油温小于10度启动加热，大于15度停止加热。油温大于80度警报，大于90度跳选风机。选粉机油压小于0.6bar警报，小于0.5bar跳车。选粉机转子速度不可低于34rpm/min,电机转速不可低于600rpm/min。润滑油泵开启3秒，若油压低于0.5bar时则油泵调停。选粉机上下轴承温度大于85度警报，大于105度跳车。若选粉机启动120秒，速度未达到设定值，将跳选粉机。选粉机油脂泵开14min停46min，在打油的14min钟内至少要侦测到一次打油的信号，否则算异常，连续异常达8小时将跳选粉机。3.M-roller液压系统油柜油温低于35度时启动加热器，大于40度时停加热器。滚轮位置达162mm时才会有高位信号。滚轮位置低于20mm则有低位信号。有一个滚轮低位信号持续3秒则跳进料，若10秒内有4次低位信号则跳进料。进料皮带有运转，皮带上持续有料10秒开始计时，计时60秒后开始放滚，放滚时反向压力达到设定值时，磨机进入研磨模式。磨机进料时系统风量需大于63万立方米/小时，磨机出口温度需大于75度。磨机进料系统按停止后，延时90秒抬滚。磨机进料皮带或转饲机调停后，无任何延时直接举滚。磨机进料中，若持续10秒未侦测到有料，将跳进料。若减速机润滑油未启动，滚轮将不保持高位信号。反向压力大于设定值加偏差，则减反压，反之则加反压。正向压力大于设定值加偏差，则减正压，反之则加正压。现场或是中心要举滚，正向压力必须在68bar以上。在举滚时，当正向压力大于70bar时延时60秒，7.37.4阀动作。正压Pm值小于等于60bar,反压Pm值小于等于15bar时跳磨机主马达。滚轮任意一个不在高位，磨机主马达将不能启动。4.磨机减速机润滑油油柜油温低于32度时加热，大于45度时停止加热。油柜油位低油位时跳油泵。低压油泵出口压力异常时，高压油泵自动跳停。两个低压油泵只能开一个，不可两个同时开启。低压油泵启动2分钟后，高压油泵启动两个，延时4秒启动另外两个。磨机磨盘止推轴承的温度必须在20度以上才可启动主马达。磨机回油温度大于56度时警报，大于60度跳车。减速机进口油压小于2.8bar时警报，小于2.5bar时跳车。减速机进口油流量小于150L/min警报，小于130L/min时跳车。减速机进口油温大于47度警报，大于49度时跳车。磨机止推轴承温度大于75度警报，大于85度跳车。2个相邻的止推轴承压力小于24bar时跳车。4个不相邻的止推轴承压力小于24bar时跳车。5.磨机滚轮润滑油磨机进入研磨模式30min后开启润滑油吸油泵，吸油泵开启10分钟后启动供油泵。启动油泵时若3秒内未开启，则打故障跳磨。滚轮回油温度大于75度警报，油温大于80度跳磨。6.22417油脂泵磨机在启动后，启动打油5min，停25分钟。每次打油循环ABCD四点至少要有一次打油信号，否则打油异常，连续8小时异常则跳磨。7.1201磨机主马达磨机功率≧3500KW，延时5min警报，延时10min跳磨。磨机功率超额定5%时延时10秒跳主马达。磨机主马达线圈温度大于警报。磨机主马达线圈温度大于跳车。磨机主马达轴承温度大于警报，大于跳车。磨机主马达在开启状态，若有使用寸动马达的信号则跳主马达。若有使用寸动马达的信号时，磨机主马达不能开启。8.开磨时磨机系统风量必须在635000立方米/小时，磨机出口温度在75度以上才能启动进料。
