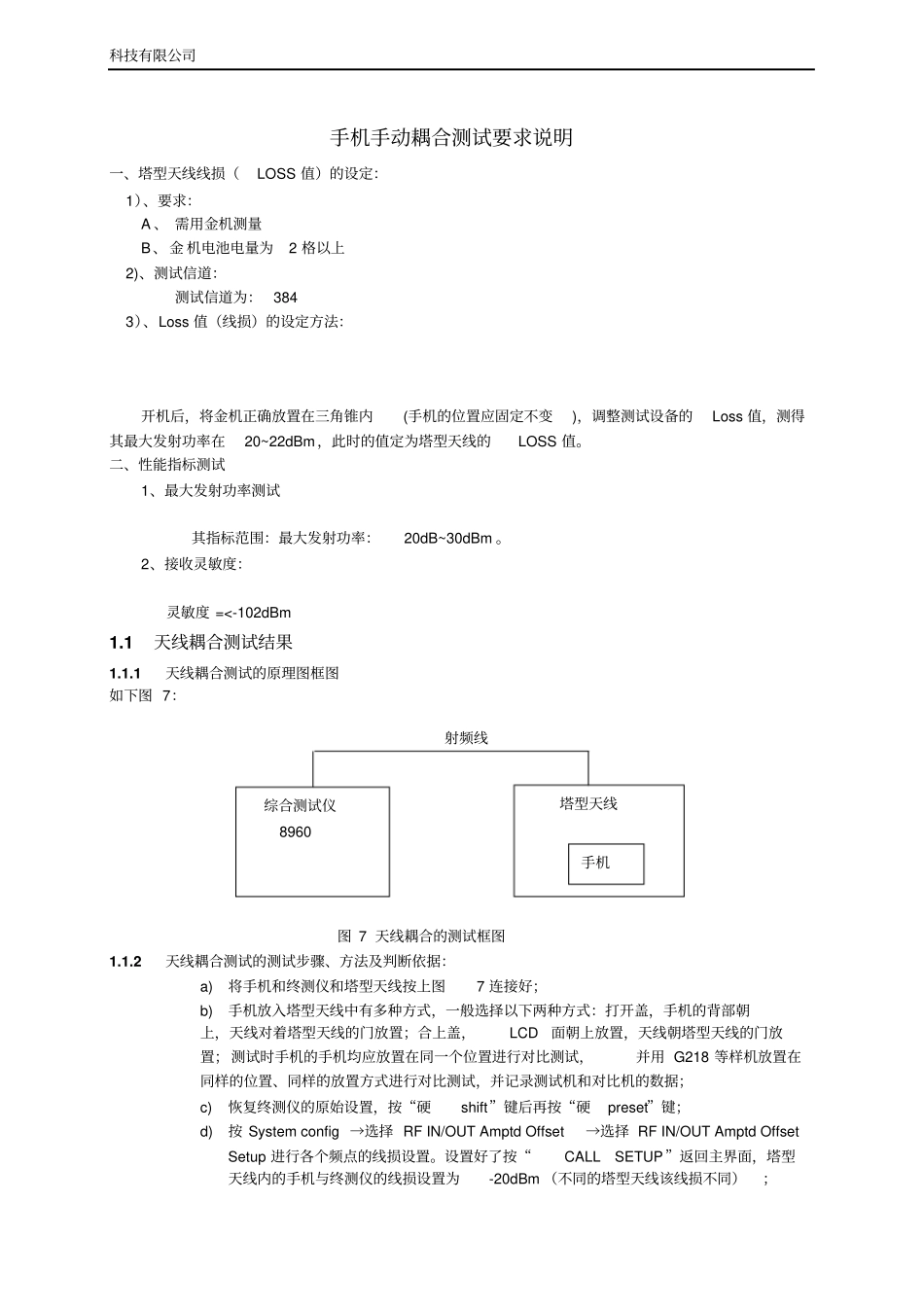

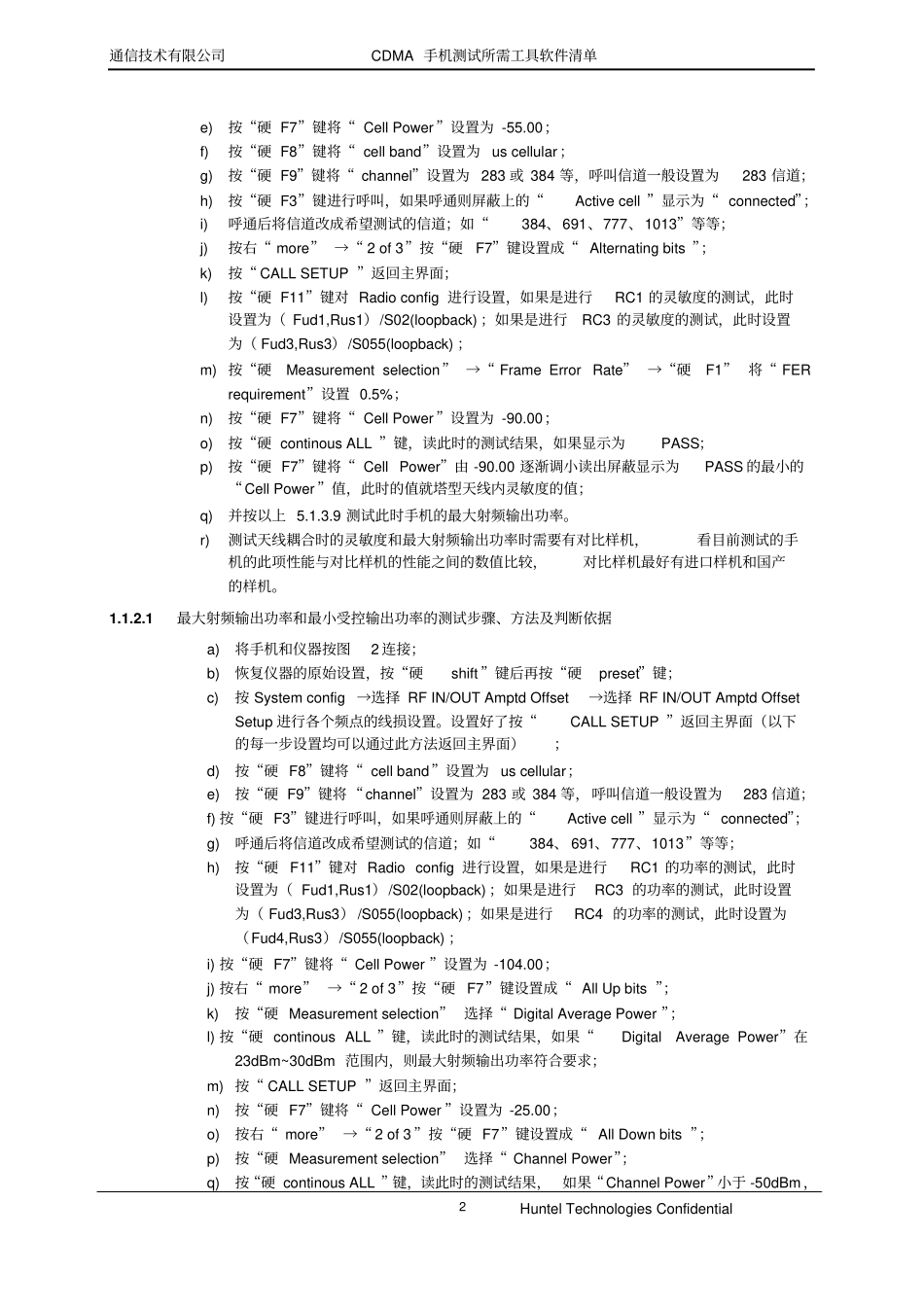

科技有限公司手机手动耦合测试要求说明一、塔型天线线损(LOSS值)的设定:1)、要求:A、需用金机测量B、金机电池电量为2格以上2)、测试信道:测试信道为:3843)、Loss值(线损)的设定方法:开机后,将金机正确放置在三角锥内(手机的位置应固定不变),调整测试设备的Loss值,测得其最大发射功率在20~22dBm,此时的值定为塔型天线的LOSS值。二、性能指标测试1、最大发射功率测试其指标范围:最大发射功率:20dB~30dBm。2、接收灵敏度:灵敏度=<-102dBm1.1天线耦合测试结果1.1.1天线耦合测试的原理图框图如下图7:图7天线耦合的测试框图1.1.2天线耦合测试的测试步骤、方法及判断依据:a)将手机和终测仪和塔型天线按上图7连接好;b)手机放入塔型天线中有多种方式,一般选择以下两种方式:打开盖,手机的背部朝上,天线对着塔型天线的门放置;合上盖,LCD面朝上放置,天线朝塔型天线的门放置;测试时手机的手机均应放置在同一个位置进行对比测试,并用G218等样机放置在同样的位置、同样的放置方式进行对比测试,并记录测试机和对比机的数据;c)恢复终测仪的原始设置,按“硬shift”键后再按“硬preset”键;d)按Systemconfig→选择RFIN/OUTAmptdOffset→选择RFIN/OUTAmptdOffsetSetup进行各个频点的线损设置。设置好了按“CALLSETUP”返回主界面,塔型天线内的手机与终测仪的线损设置为-20dBm(不同的塔型天线该线损不同);综合测试仪8960塔型天线手机射频线通信技术有限公司CDMA手机测试所需工具软件清单HuntelTechnologiesConfidential2e)按“硬F7”键将“CellPower”设置为-55.00;f)按“硬F8”键将“cellband”设置为uscellular;g)按“硬F9”键将“channel”设置为283或384等,呼叫信道一般设置为283信道;h)按“硬F3”键进行呼叫,如果呼通则屏蔽上的“Activecell”显示为“connected”;i)呼通后将信道改成希望测试的信道;如“384、691、777、1013”等等;j)按右“more”→“2of3”按“硬F7”键设置成“Alternatingbits”;k)按“CALLSETUP”返回主界面;l)按“硬F11”键对Radioconfig进行设置,如果是进行RC1的灵敏度的测试,此时设置为(Fud1,Rus1)/S02(loopback);如果是进行RC3的灵敏度的测试,此时设置为(Fud3,Rus3)/S055(loopback);m)按“硬Measurementselection”→“FrameErrorRate”→“硬F1”将“FERrequirement”设置0.5%;n)按“硬F7”键将“CellPower”设置为-90.00;o)按“硬continousALL”键,读此时的测试结果,如果显示为PASS;p)按“硬F7”键将“CellPower”由-90.00逐渐调小读出屏蔽显示为PASS的最小的“CellPower”值,此时的值就塔型天线内灵敏度的值;q)并按以上5.1.3.9测试此时手机的最大射频输出功率。r)测试天线耦合时的灵敏度和最大射频输出功率时需要有对比样机,看目前测试的手机的此项性能与对比样机的性能之间的数值比较,对比样机最好有进口样机和国产的样机。1.1.2.1最大射频输出功率和最小受控输出功率的测试步骤、方法及判断依据a)将手机和仪器按图2连接;b)恢复仪器的原始设置,按“硬shift”键后再按“硬preset”键;c)按Systemconfig→选择RFIN/OUTAmptdOffset→选择RFIN/OUTAmptdOffsetSetup进行各个频点的线损设置。设置好了按“CALLSETUP”返回主界面(以下的每一步设置均可以通过此方法返回主界面);d)按“硬F8”键将“cellband”设置为uscellular;e)按“硬F9”键将“channel”设置为283或384等,呼叫信道一般设置为283信道;f)按“硬F3”键进行呼叫,如果呼通则屏蔽上的“Activecell”显示为“connected”;g)呼通后将信道改成希望测试的信道;如“384、691、777、1013”等等;h)按“硬F11”键对Radioconfig进行设置,如果是进行RC1的功率的测试,此时设置为(Fud1,Rus1)/S02(loopback);如果是进行RC3的功率的测试,此时设置为(Fud3,Rus3)/S055(loopback);如果是进行RC4的功率的测试,此时设置为(Fud4,Rus3)/S055(loopback);i)按“硬F7”键将“CellPower”设置为-104.00;j)按右“more”→“2of3”按“硬F7”键设置成“AllUpbits”;k)按“硬Measurementselection”选择“DigitalAveragePower”;l)按“硬contino...
