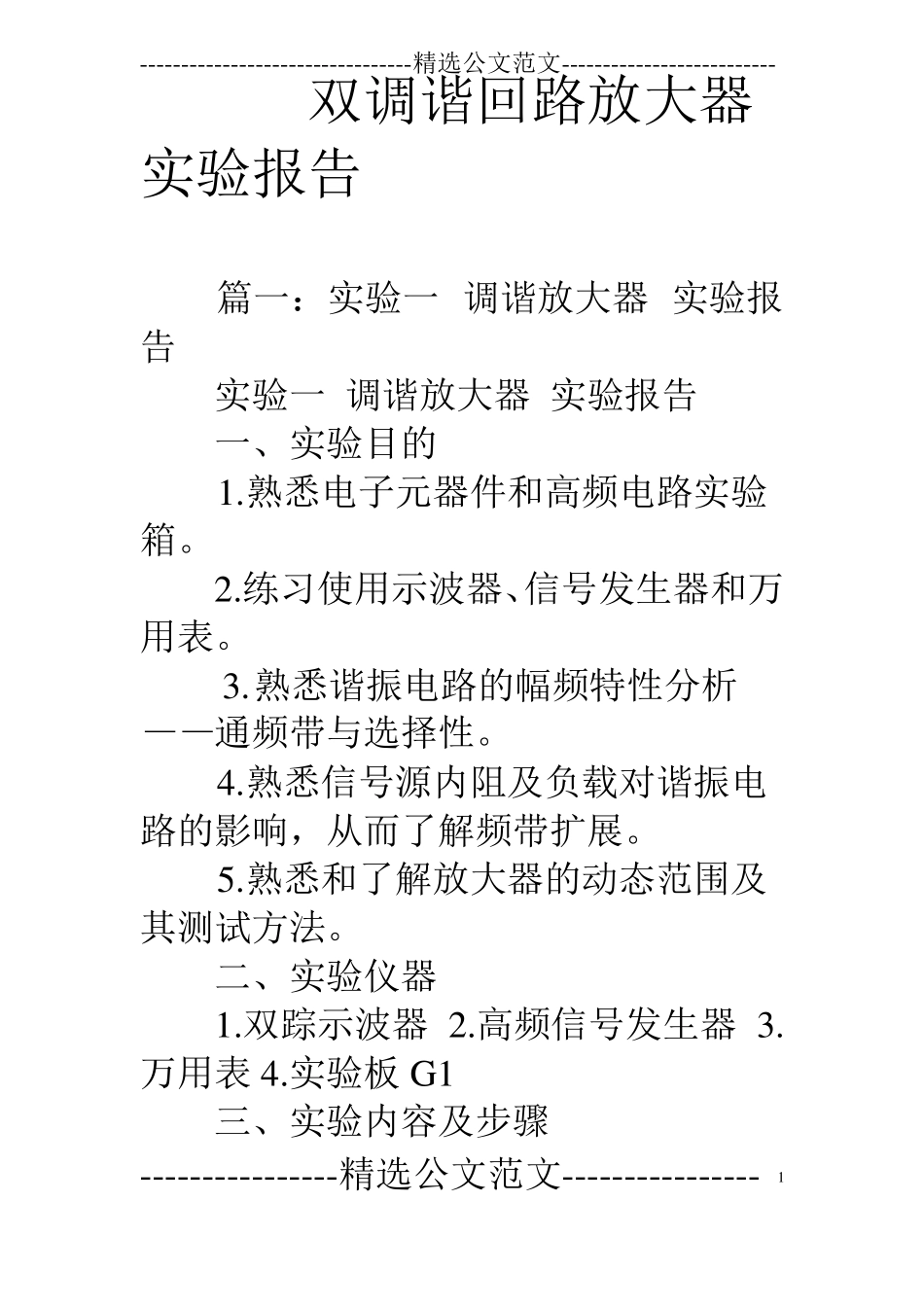

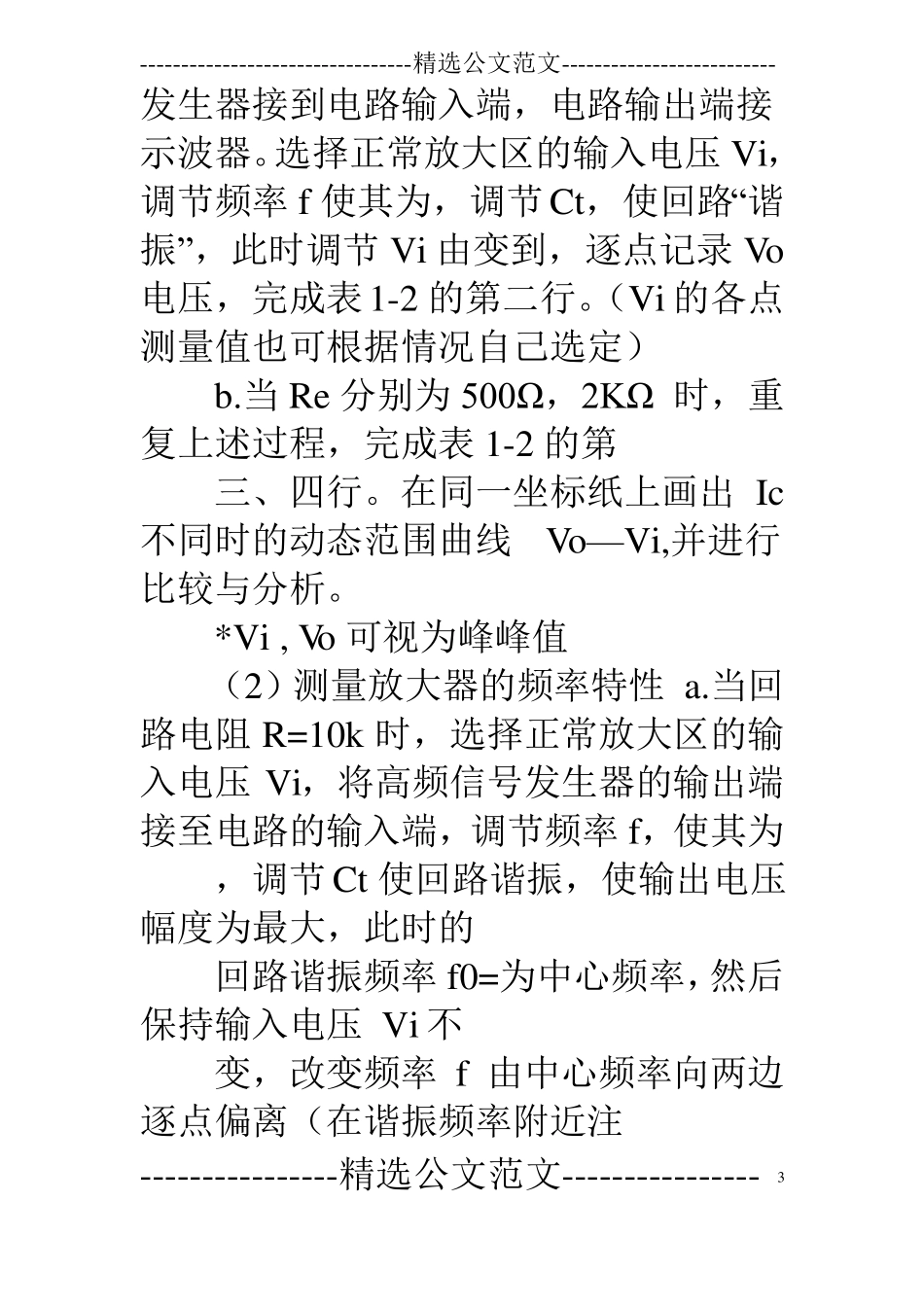

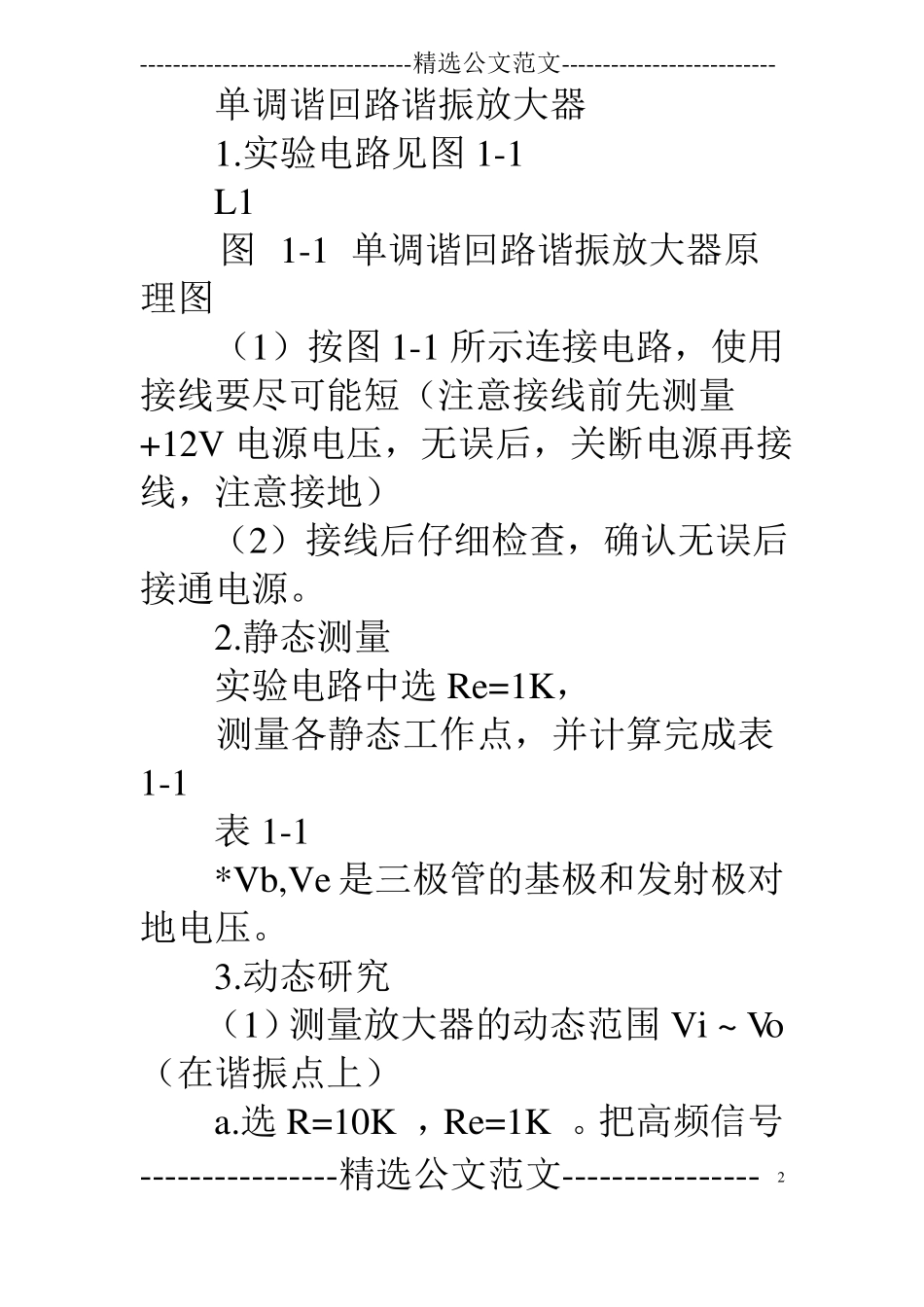

---------------------------------精选公文范文--------------------------双调谐回路放大器实验报告篇一：实验一调谐放大器实验报告实验一调谐放大器实验报告一、实验目的1.熟悉电子元器件和高频电路实验箱。2.练习使用示波器、信号发生器和万用表。3.熟悉谐振电路的幅频特性分析——通频带与选择性。4.熟悉信号源内阻及负载对谐振电路的影响，从而了解频带扩展。5.熟悉和了解放大器的动态范围及其测试方法。二、实验仪器1.双踪示波器2.高频信号发生器3.万用表4.实验板G1三、实验内容及步骤----------------精选公文范文----------------1---------------------------------精选公文范文--------------------------单调谐回路谐振放大器1.实验电路见图1-1L1图1-1单调谐回路谐振放大器原理图（1）按图1-1所示连接电路，使用接线要尽可能短（注意接线前先测量+12V电源电压，无误后，关断电源再接线，注意接地）（2）接线后仔细检查，确认无误后接通电源。2.静态测量实验电路中选Re=1K，测量各静态工作点，并计算完成表1-1表1-1*Vb,Ve是三极管的基极和发射极对地电压。3.动态研究（1）测量放大器的动态范围Vi~Vo（在谐振点上）a.选R=10K，Re=1K。把高频信号----------------精选公文范文----------------2---------------------------------精选公文范文--------------------------发生器接到电路输入端，电路输出端接示波器。选择正常放大区的输入电压Vi，调节频率f使其为，调节Ct，使回路“谐振”，此时调节Vi由变到，逐点记录Vo电压，完成表1-2的第二行。（Vi的各点测量值也可根据情况自己选定）b.当Re分别为500Ω，2KΩ时，重复上述过程，完成表1-2的第三、四行。在同一坐标纸上画出Ic不同时的动态范围曲线Vo—Vi,并进行比较与分析。*Vi,Vo可视为峰峰值（2）测量放大器的频率特性a.当回路电阻R=10k时，选择正常放大区的输入电压Vi，将高频信号发生器的输出端接至电路的输入端，调节频率f，使其为，调节Ct使回路谐振，使输出电压幅度为最大，此时的回路谐振频率f0=为中心频率，然后保持输入电压Vi不变，改变频率f由中心频率向两边逐点偏离（在谐振频率附近注----------------精选公文范文----------------3---------------------------------精选公文范文--------------------------意测量Vo变化快的点），测得在不同频率f时对应的输出电压Vo，完成表1-3的第一行（频率偏离范围自定,可以参照3dB带宽来确定，即信号的幅值为信号最大幅值的倍的两个频率之差为放大器的3dB带宽）。b.改变回路电阻R=2K、470Ω，重复上述操作，完成表1-3的第三、四行。画出不同谐振回路电阻对应的幅频特性曲线，比较通频带。计算f0=时的电压放大倍数及回路的通频带和Q值A=vo/vi=/=BW=fmax-fmin=fo/Q=Q=R/=四、实验总结本实验的关键是谐振点的调节。动态测量过程中，应保持在同一谐振点上。另外值得注意的是不同的Re值对输入信号的影响。对于----------------精选公文范文----------------4---------------------------------精选公文范文--------------------------不同的Re值在增大过程中出现不同程度的失真的现象，是由于经三极管放大后相对谐振回路输入过大造成的。测放大器频率特性时，应注意选择谐振点附近的频率下的输出，找出Vo的突变点，以便确定不同的R对应的同频带，以判断频率选择性，确定最佳匹配负载。篇二：单调谐回路谐振放大器实验报告—、实验准备1．做本实验时应具备的知识点：?放大器静态工作点?LC并联谐振回路?单调谐放大器幅频特性2．做本实验时所用到的仪器：?单调谐回路谐振放大器模块?双踪示波器?万用表?频率计?高频信号源二、实验目的1．熟悉电子元器件和高频电子线路实验系统；2．掌握单调谐回路谐振放大器的基本工作原理；3.熟悉放大器静----------------精选公文范文----------------5---------------------------------精选公文范文--------------------------态工作点的测量方法；4．熟悉放大器静态工作点和集电极负载对单调谐放大器幅频特性（包括电压增益、通频带、Q值）的影响；5．掌握测量放大器幅频特性的方法。三、实验内容1．用万用表测量晶体管各点（对地）电压...
