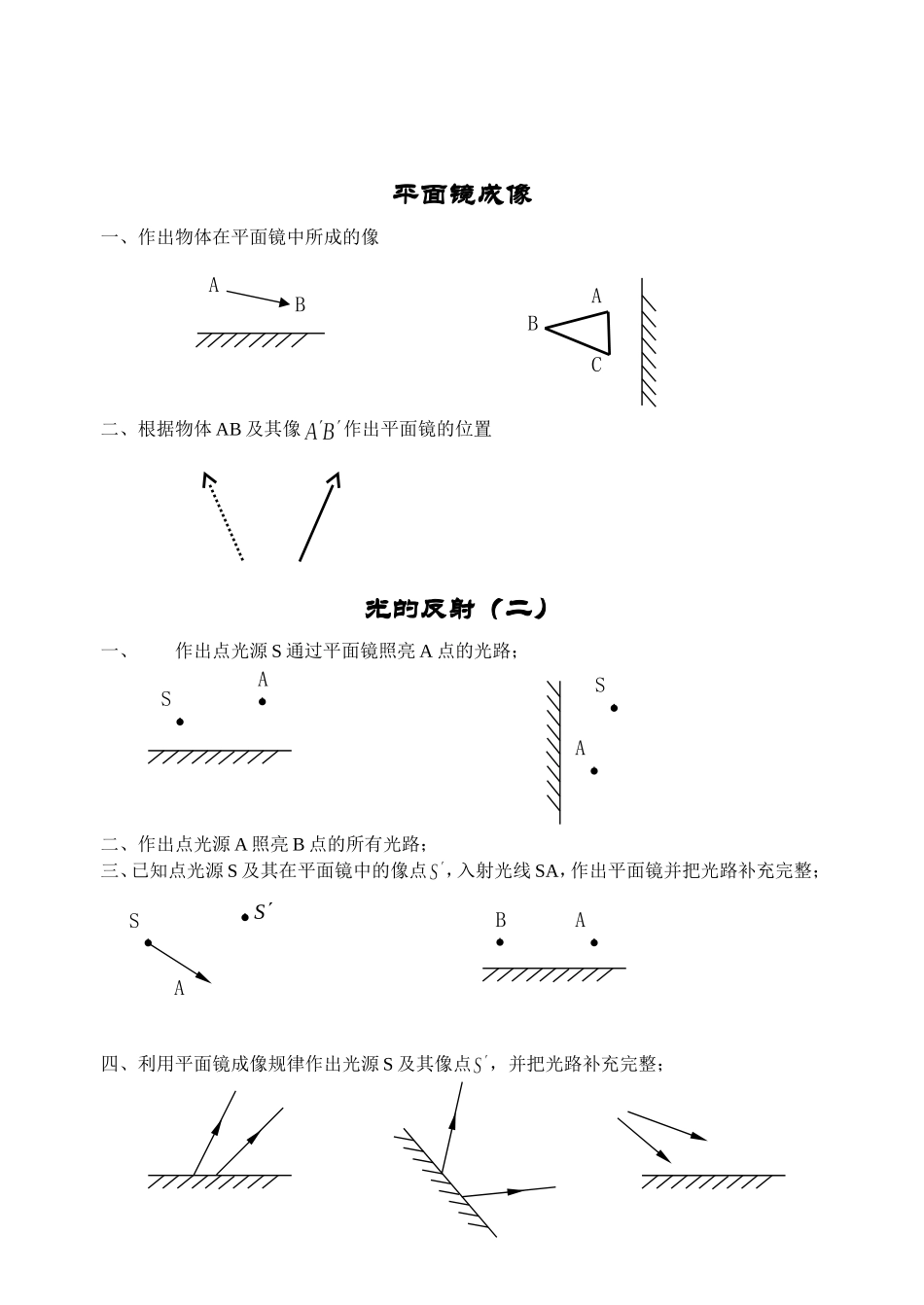

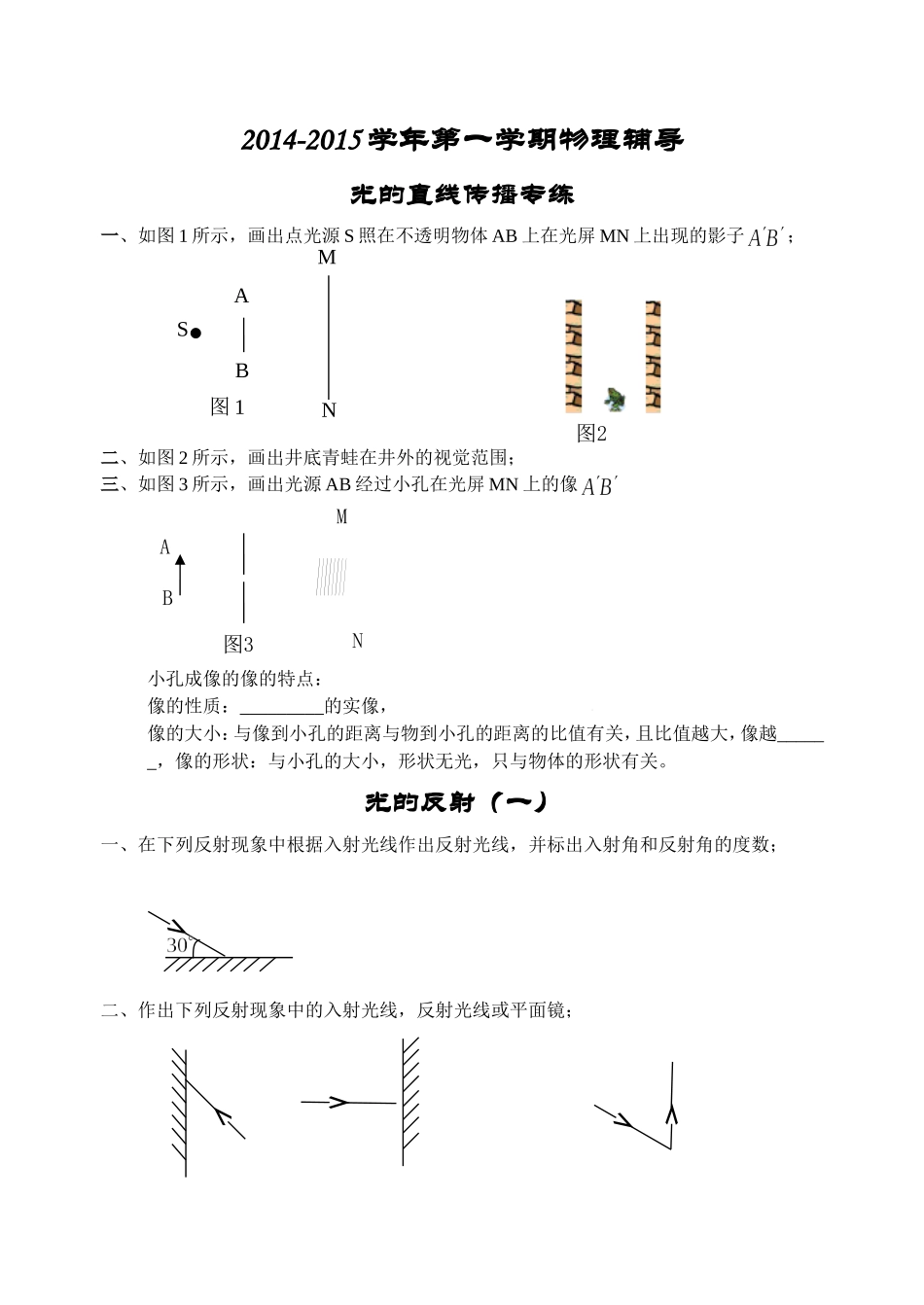

2014-2015学年第一学期物理辅导光的直线传播专练一、如图1所示，画出点光源S照在不透明物体AB上在光屏MN上出现的影子；二、如图2所示，画出井底青蛙在井外的视觉范围；三、如图3所示，画出光源AB经过小孔在光屏MN上的像小孔成像的像的特点：像的性质：_________的实像，像的大小：与像到小孔的距离与物到小孔的距离的比值有关，且比值越大，像越______，像的形状：与小孔的大小，形状无光，只与物体的形状有关。光的反射（一）一、在下列反射现象中根据入射光线作出反射光线，并标出入射角和反射角的度数；二、作出下列反射现象中的入射光线，反射光线或平面镜；ABMNS图1图2MNAB图3平面镜成像一、作出物体在平面镜中所成的像二、根据物体AB及其像作出平面镜的位置光的反射（二）一、作出点光源S通过平面镜照亮A点的光路；二、作出点光源A照亮B点的所有光路；三、已知点光源S及其在平面镜中的像点，入射光线SA，作出平面镜并把光路补充完整；四、利用平面镜成像规律作出光源S及其像点，并把光路补充完整；ABBCASASAABSAS
