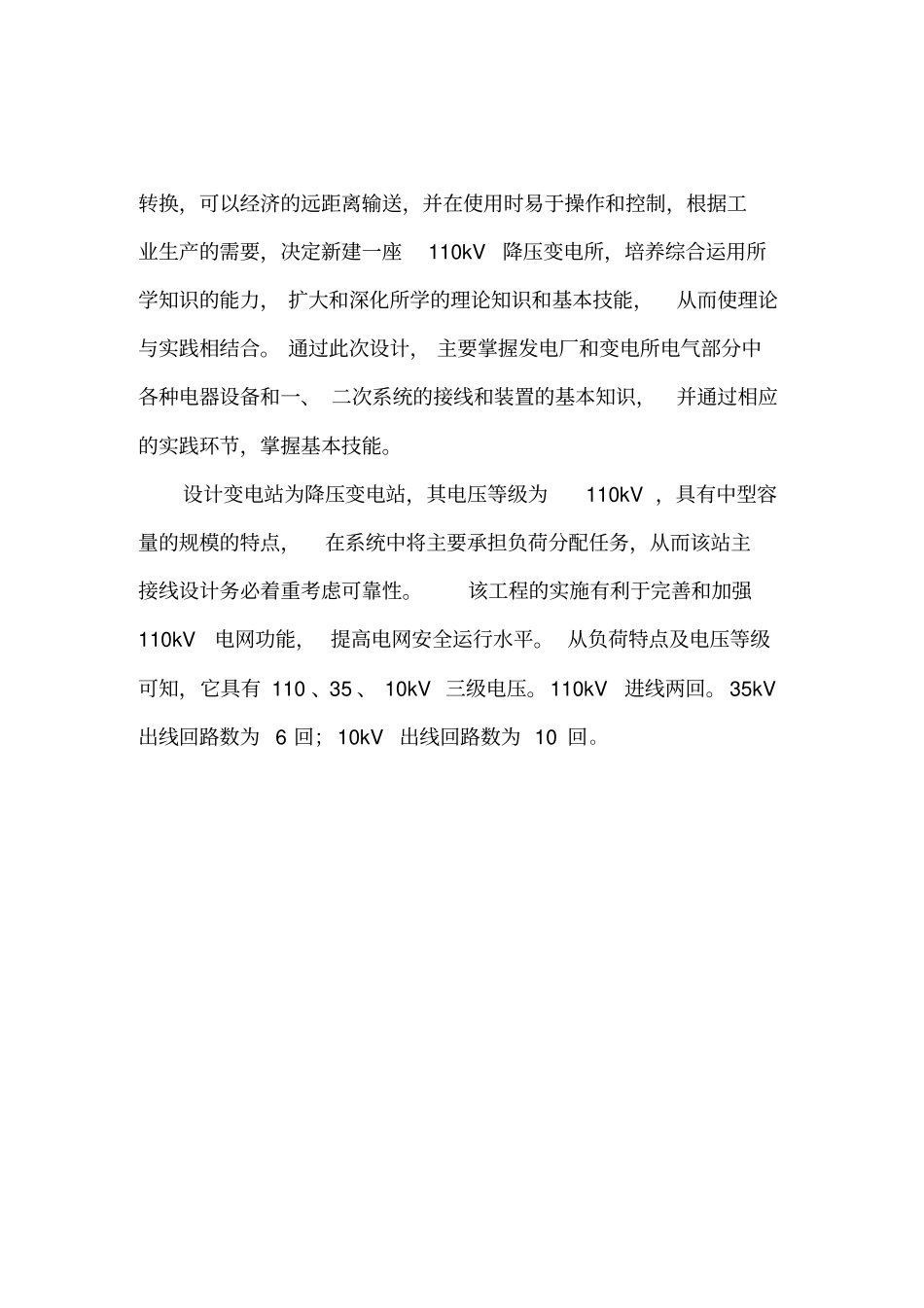

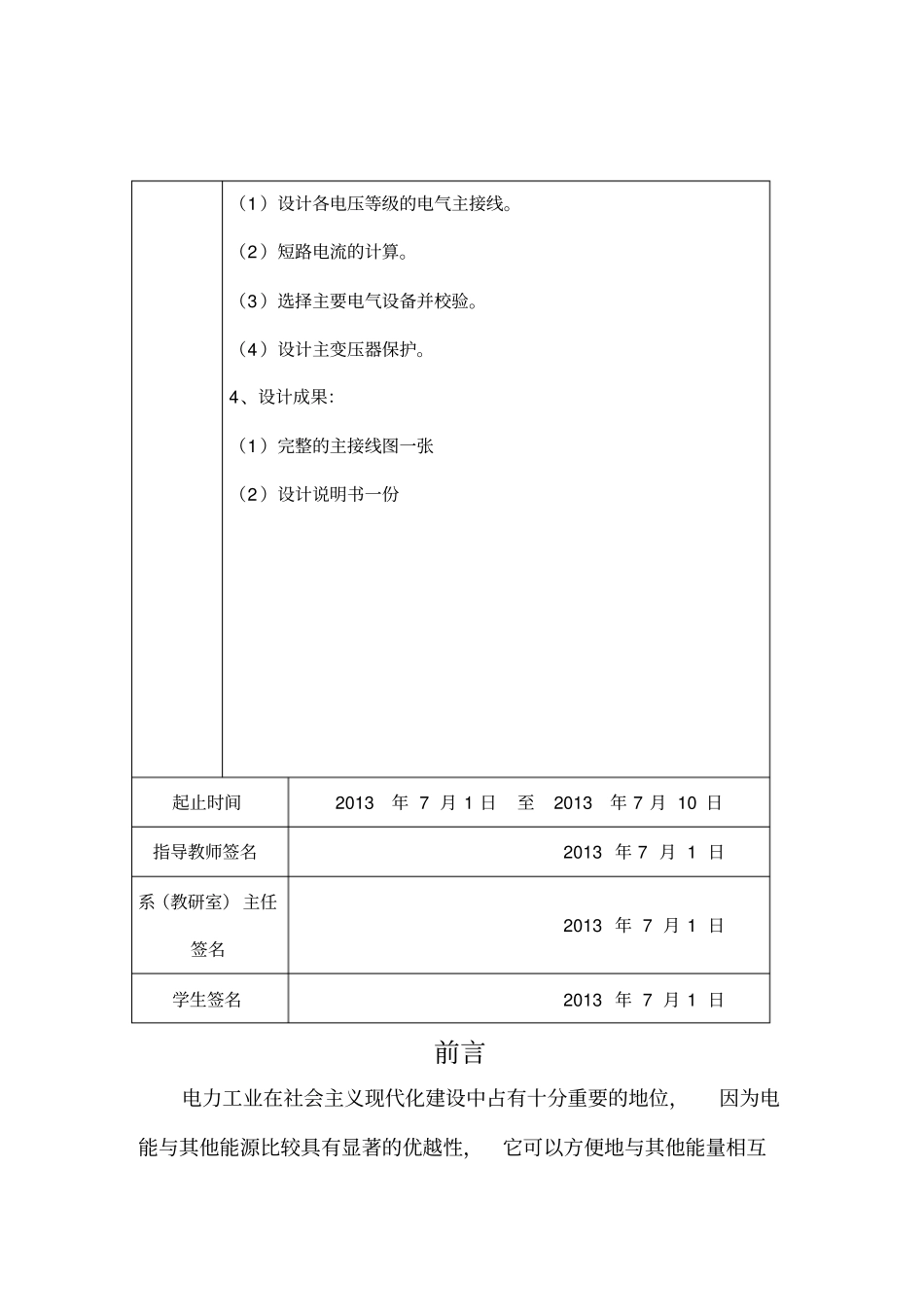

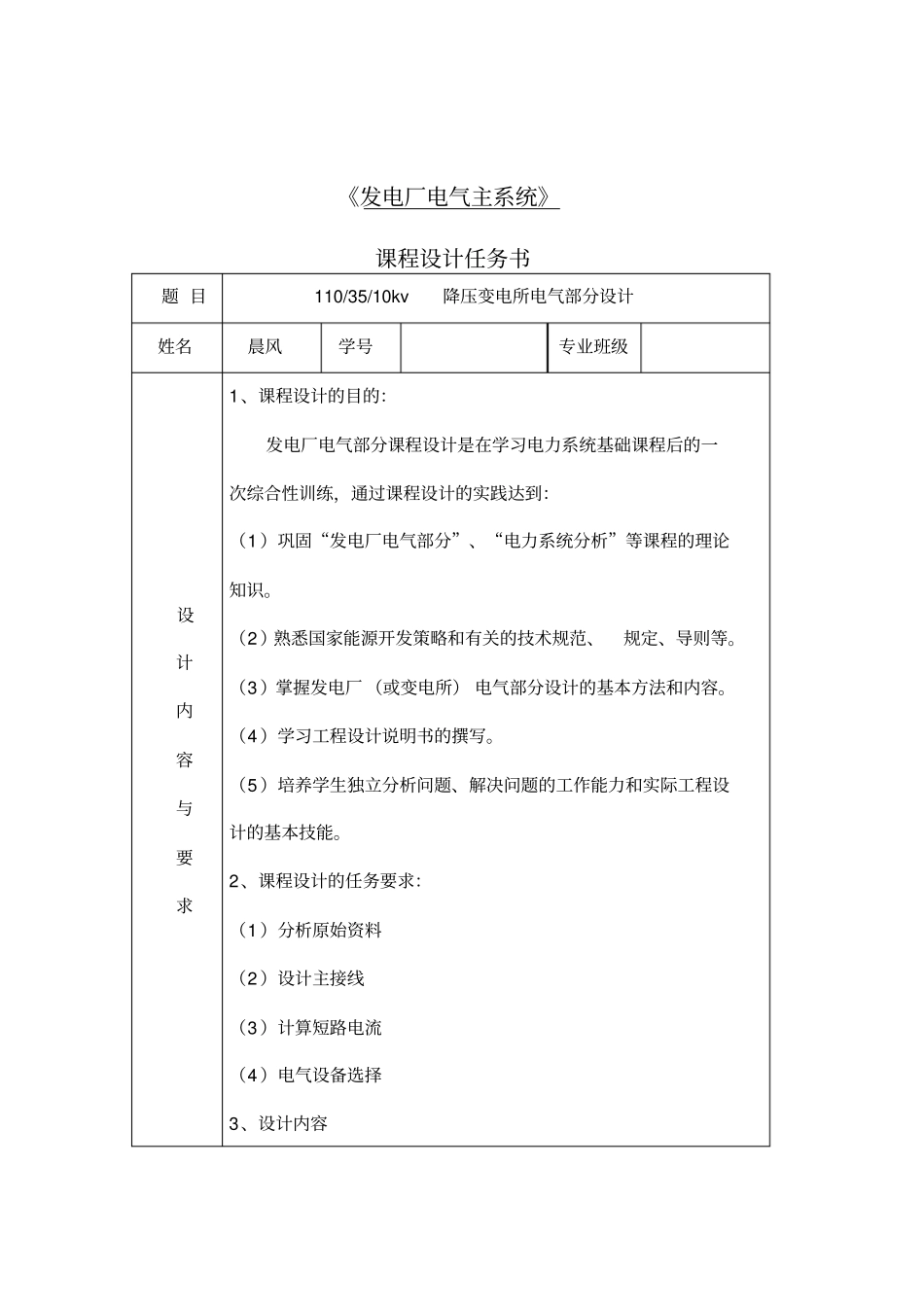

《发电厂电气主系统》课程设计任务书题目110/35/10kv降压变电所电气部分设计姓名晨风学号专业班级设计内容与要求1、课程设计的目的：发电厂电气部分课程设计是在学习电力系统基础课程后的一次综合性训练，通过课程设计的实践达到：（1）巩固“发电厂电气部分”、“电力系统分析”等课程的理论知识。（2）熟悉国家能源开发策略和有关的技术规范、规定、导则等。（3）掌握发电厂（或变电所）电气部分设计的基本方法和内容。（4）学习工程设计说明书的撰写。（5）培养学生独立分析问题、解决问题的工作能力和实际工程设计的基本技能。2、课程设计的任务要求：（1）分析原始资料（2）设计主接线（3）计算短路电流（4）电气设备选择3、设计内容（1）设计各电压等级的电气主接线。（2）短路电流的计算。（3）选择主要电气设备并校验。（4）设计主变压器保护。4、设计成果：（1）完整的主接线图一张（2）设计说明书一份起止时间2013年7月1日至2013年7月10日指导教师签名2013年7月1日系（教研室）主任签名2013年7月1日学生签名2013年7月1日前言电力工业在社会主义现代化建设中占有十分重要的地位，因为电能与其他能源比较具有显著的优越性，它可以方便地与其他能量相互转换，可以经济的远距离输送，并在使用时易于操作和控制，根据工业生产的需要，决定新建一座110kV降压变电所，培养综合运用所学知识的能力，扩大和深化所学的理论知识和基本技能，从而使理论与实践相结合。通过此次设计，主要掌握发电厂和变电所电气部分中各种电器设备和一、二次系统的接线和装置的基本知识，并通过相应的实践环节，掌握基本技能。设计变电站为降压变电站，其电压等级为110kV，具有中型容量的规模的特点，在系统中将主要承担负荷分配任务，从而该站主接线设计务必着重考虑可靠性。该工程的实施有利于完善和加强110kV电网功能，提高电网安全运行水平。从负荷特点及电压等级可知，它具有110、35、10kV三级电压。110kV进线两回。35kV出线回路数为6回；10kV出线回路数为10回。目录前言⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2题目：110/35/10kv降压变电所电气部分设计一、原始资料⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5二、设计目的和要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5三、设计内容⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5四、设计成果⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5一电气主接线设计第一节对电气主接线的基本要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6.第二节对电气主接线方案的初步设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..7第三节几种方案的比较及最终接线⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..8第四节主接线图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9二电气设备的选择及短路计算第一节变压器选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10第二节短路电流计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13第三节短路电流计算结果工作电流汇总⋯⋯⋯⋯⋯⋯⋯⋯⋯13第四节母线选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14第五节高压断路器选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16第六节隔离开关的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18第七节电压互感器的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19第八节电流互感器的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21三结论⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯25附录A附录B.题目：110/35/10kv降压变电所电气部分设计一、原始资料1、变电所规模：本变电所是中型降压变电所，一次建成。2、变电所与电力系统连接情况：（1）变电所在电力系统中的地位和作用本所位于某市郊小工业区中心,交通便利,地质条件好,进出线方便,供当地城市、工厂及农村用电。（2）变电所电压等级为110kv、35kv及10kv，110kv系统以两回线向本所供电，35kv有6回出线，10kv有10回出线。3、负荷资料：35kv侧最大负荷为38.5MVA，其中重要负荷占60%，最大的一回负荷为7.5MVA，平均功率因数为0.85，Tmax=6000h，35kv用户除本所外无其它电源。10kv侧最大负荷为25MVA，最大一回为3.2MVA，平均功率因数为0.8，Tmax=4300h，所用负荷按变电所最大负荷的0.5%计算。4、最小运行方式：变电所停用一台变压器...
