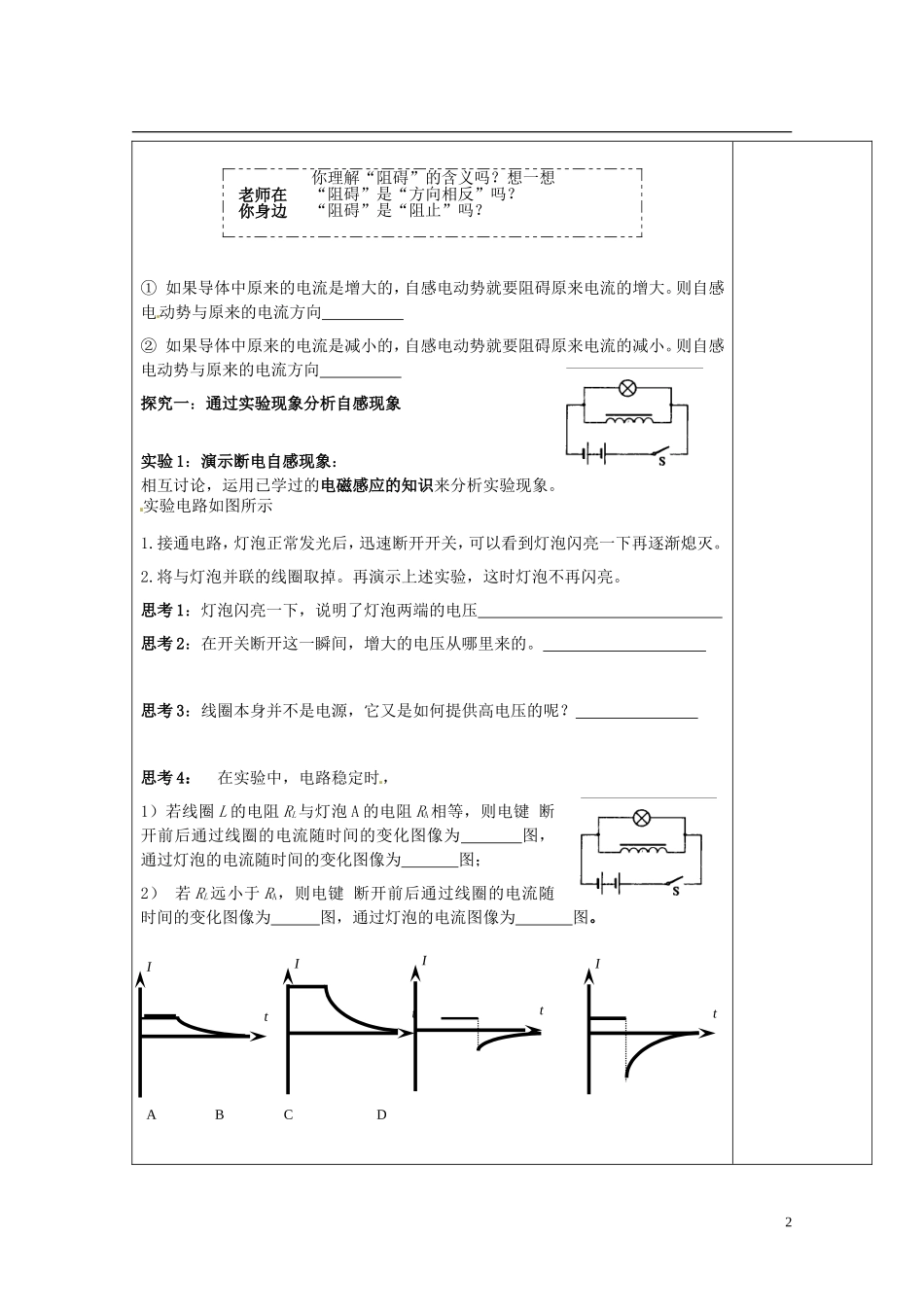

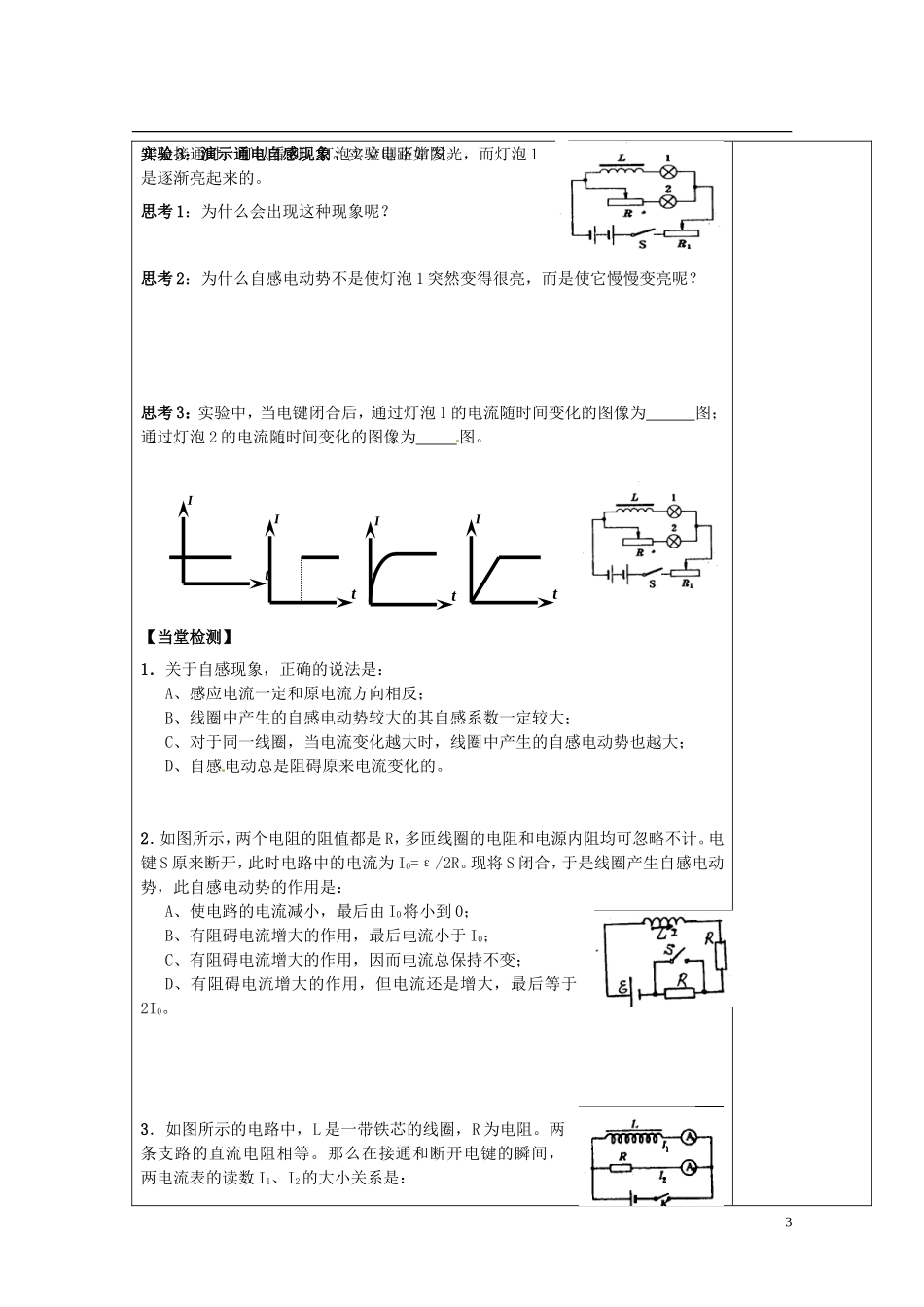

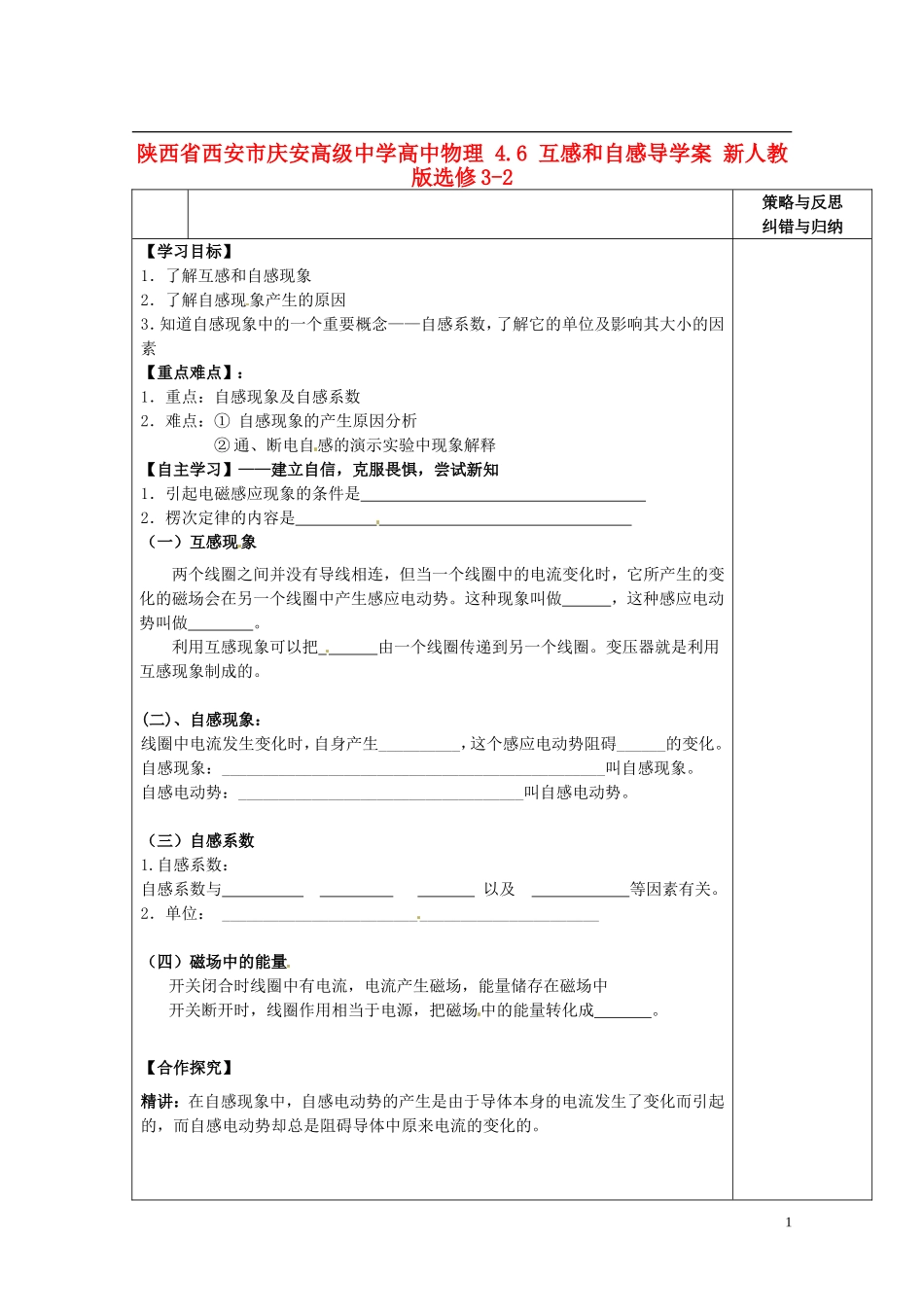

陕西省西安市庆安高级中学高中物理4.6互感和自感导学案新人教版选修3-2策略与反思纠错与归纳【学习目标】1．了解互感和自感现象2．了解自感现象产生的原因3．知道自感现象中的一个重要概念——自感系数，了解它的单位及影响其大小的因素【重点难点】：1．重点：自感现象及自感系数2．难点：①自感现象的产生原因分析②通、断电自感的演示实验中现象解释【自主学习】——建立自信，克服畏惧，尝试新知1．引起电磁感应现象的条件是2．楞次定律的内容是（一）互感现象两个线圈之间并没有导线相连，但当一个线圈中的电流变化时，它所产生的变化的磁场会在另一个线圈中产生感应电动势。这种现象叫做，这种感应电动势叫做。利用互感现象可以把由一个线圈传递到另一个线圈。变压器就是利用互感现象制成的。(二)、自感现象：线圈中电流发生变化时，自身产生__________，这个感应电动势阻碍______的变化。自感现象：_______________________________________________叫自感现象。自感电动势：___________________________________叫自感电动势。（三）自感系数1.自感系数：自感系数与以及等因素有关。2．单位：______________________________________________（四）磁场中的能量开关闭合时线圈中有电流，电流产生磁场，能量储存在磁场中开关断开时，线圈作用相当于电源，把磁场中的能量转化成。【合作探究】精讲：在自感现象中，自感电动势的产生是由于导体本身的电流发生了变化而引起的，而自感电动势却总是阻碍导体中原来电流的变化的。1①如果导体中原来的电流是增大的，自感电动势就要阻碍原来电流的增大。则自感电动势与原来的电流方向②如果导体中原来的电流是减小的，自感电动势就要阻碍原来电流的减小。则自感电动势与原来的电流方向探究一：通过实验现象分析自感现象实验1：演示断电自感现象：相互讨论，运用已学过的电磁感应的知识来分析实验现象。实验电路如图所示1.接通电路，灯泡正常发光后，迅速断开开关，可以看到灯泡闪亮一下再逐渐熄灭。2.将与灯泡并联的线圈取掉。再演示上述实验，这时灯泡不再闪亮。思考1：灯泡闪亮一下，说明了灯泡两端的电压思考2：在开关断开这一瞬间，增大的电压从哪里来的。思考3：线圈本身并不是电源，它又是如何提供高电压的呢？思考4：在实验中，电路稳定时，1）若线圈L的电阻RL与灯泡A的电阻RA相等，则电键断开前后通过线圈的电流随时间的变化图像为图，通过灯泡的电流随时间的变化图像为图；2）若RL远小于RA，则电键断开前后通过线圈的电流随时间的变化图像为图，通过灯泡的电流图像为图。2ItABCDItItIt老师在你身边你理解“阻碍”的含义吗？想一想“阻碍”是“方向相反”吗？“阻碍”是“阻止”吗？实验3：演示通电自感现象。实验电路如图。开关接通时，可以看到，灯泡2立即正常发光，而灯泡1是逐渐亮起来的。思考1：为什么会出现这种现象呢？思考2：为什么自感电动势不是使灯泡1突然变得很亮，而是使它慢慢变亮呢？思考3：实验中，当电键闭合后，通过灯泡1的电流随时间变化的图像为图；通过灯泡2的电流随时间变化的图像为图。【当堂检测】1．关于自感现象，正确的说法是：A、感应电流一定和原电流方向相反；B、线圈中产生的自感电动势较大的其自感系数一定较大；C、对于同一线圈，当电流变化越大时，线圈中产生的自感电动势也越大；D、自感电动总是阻碍原来电流变化的。2．如图所示，两个电阻的阻值都是R，多匝线圈的电阻和电源内阻均可忽略不计。电键S原来断开，此时电路中的电流为I0=ε/2R。现将S闭合，于是线圈产生自感电动势，此自感电动势的作用是：A、使电路的电流减小，最后由I0将小到0；B、有阻碍电流增大的作用，最后电流小于I0；C、有阻碍电流增大的作用，因而电流总保持不变；D、有阻碍电流增大的作用，但电流还是增大，最后等于2I0。3．如图所示的电路中，L是一带铁芯的线圈，R为电阻。两条支路的直流电阻相等。那么在接通和断开电键的瞬间，两电流表的读数I1、I2的大小关系是：3ItItItItA、接通时I1I2；B、接通时I1I2，断开时I1
