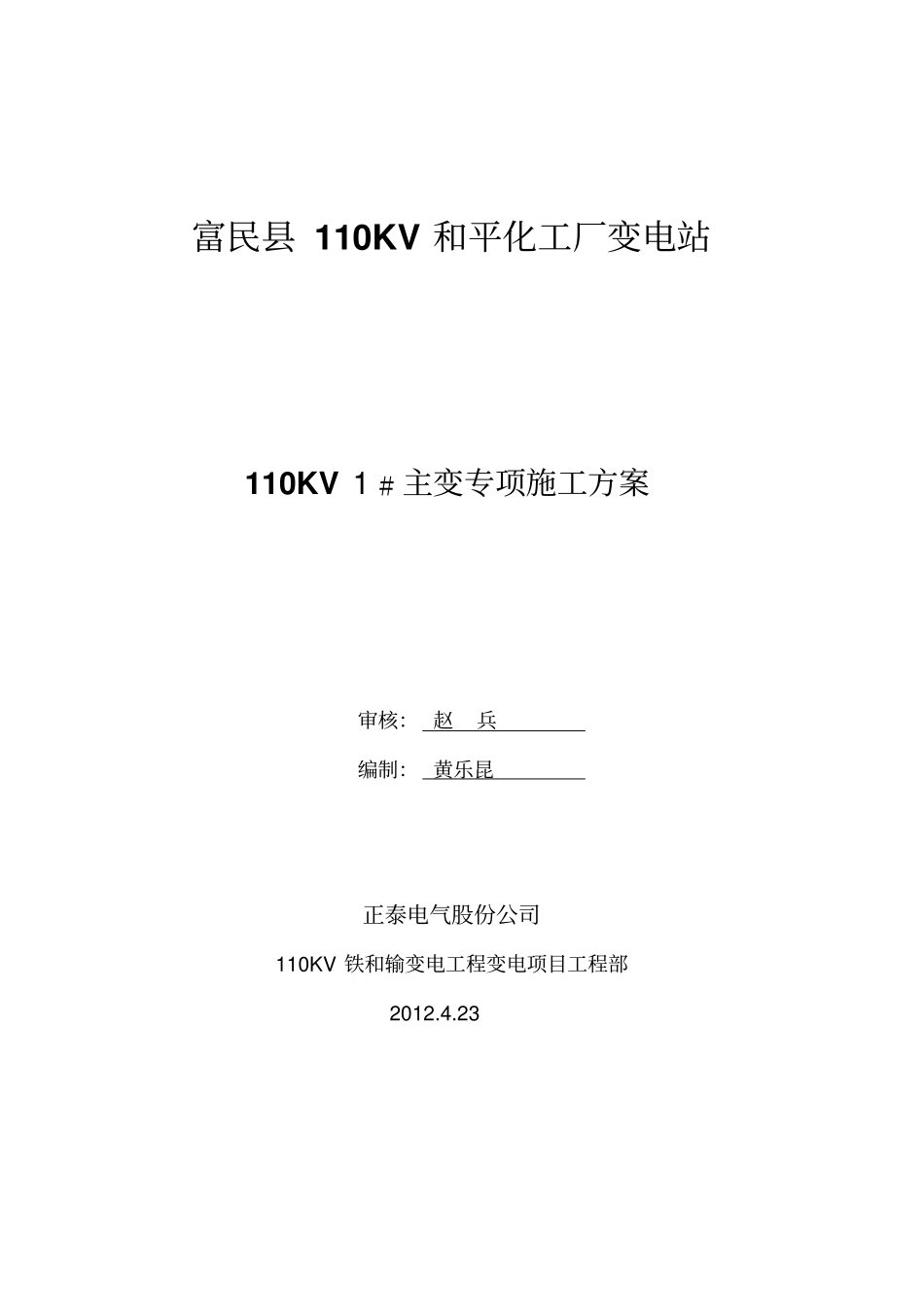

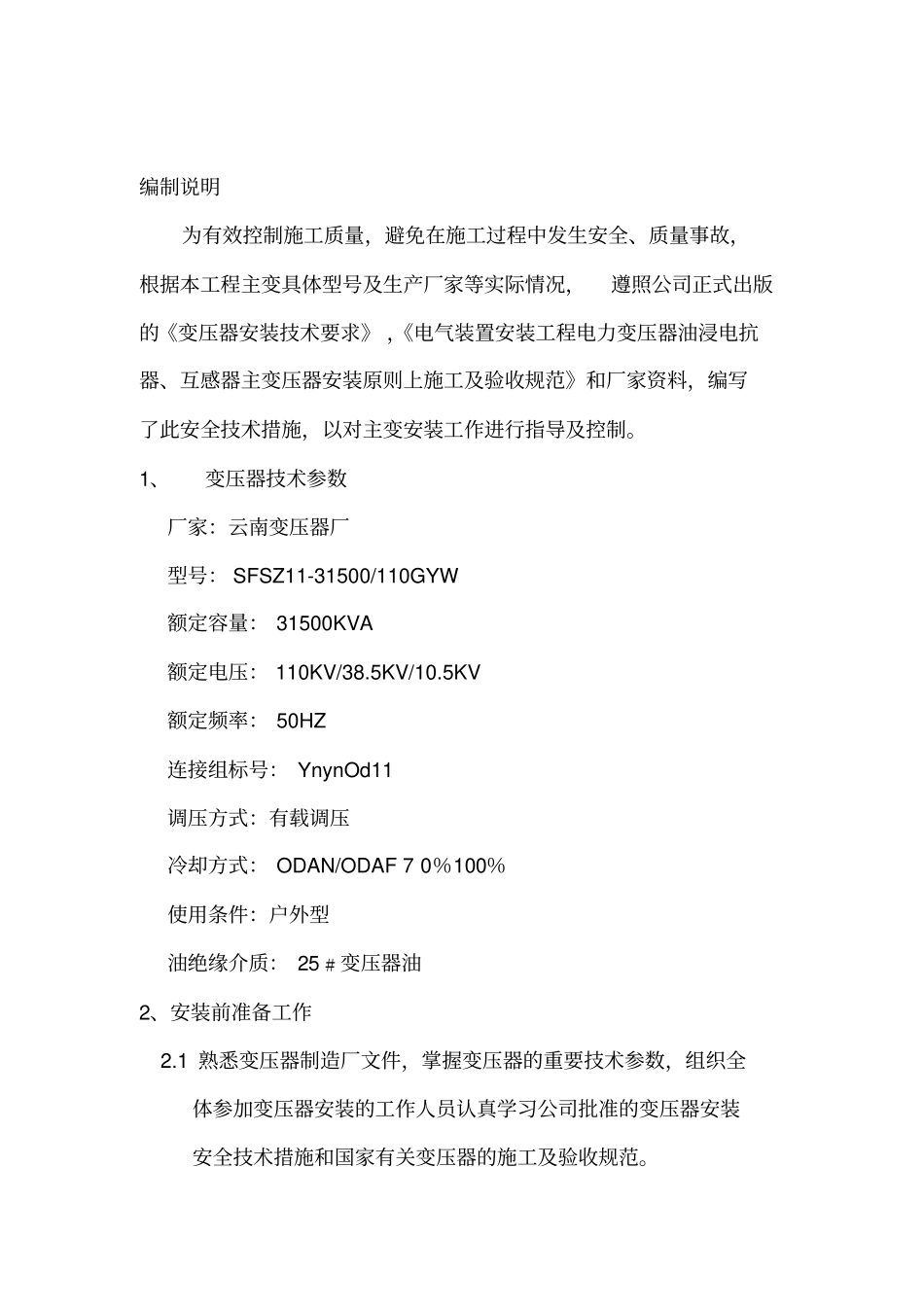

富民县110KV和平化工厂变电站110KV1﹟主变专项施工方案审核：赵兵编制：黄乐昆正泰电气股份公司110KV铁和输变电工程变电项目工程部2012.4.23编制说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.1.变压器技术参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.2.安装前准备工作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3.安装主要流程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4.安装过程技术要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5.危险源辩识及相应安全技术措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6.记录资料的控制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.编制说明为有效控制施工质量，避免在施工过程中发生安全、质量事故，根据本工程主变具体型号及生产厂家等实际情况，遵照公司正式出版的《变压器安装技术要求》，《电气装置安装工程电力变压器油浸电抗器、互感器主变压器安装原则上施工及验收规范》和厂家资料，编写了此安全技术措施，以对主变安装工作进行指导及控制。1、变压器技术参数厂家：云南变压器厂型号：SFSZ11-31500/110GYW额定容量：31500KVA额定电压：110KV/38.5KV/10.5KV额定频率：50HZ连接组标号：YnynOd11调压方式：有载调压冷却方式：ODAN/ODAF70％100％使用条件：户外型油绝缘介质：25﹟变压器油2、安装前准备工作2.1熟悉变压器制造厂文件，掌握变压器的重要技术参数，组织全体参加变压器安装的工作人员认真学习公司批准的变压器安装安全技术措施和国家有关变压器的施工及验收规范。2.2进行人员组织及安排，落实变压器安装的作业要求。变压器安装是一个复杂的综合性作业，施工人员的组织和分工十分重要。对于工作总负责人、技术负责人、质量安全负责人、工具保管员及油务组、起重组、检查组、试验组的负责人要分工明确、职责清楚、配合协调。分工和职责填写于“工作负责人分工及职责明细表”中。2.3体次变压器采用充氮运输，变压器到场后，会同监理检查本体压力表的气压压力值。变压器本体内压力什应为0.01~0.04Mpa。在现场保管期内，应安排专人定期检查气压值，观察压力变化情况，以防止渗漏现象。变压器本体残油应取样分析，通过对变压器油试验结果，判断变压器的绝缘状况。2.4变压器安装技术负责人应对上述内容进行技术交底，技术交底应有记录。2.5安装场地周围应设围栏，现场要有醒目标志和警告牌，并有防火装置。并应按文明施工要求经常清理现场，保持现场整洁有序，消除安全隐患，防止事故发生。2.6所用起重工具（钢索、吊绳、吊环等）使用前必须做详细、认真的检查，经项目部专职安全员认可后方可使用。2.7到货验收：2.7.1主体变压器内残油化验：耐压值、微水试验符合厂规。2.7.2收到变压器后验证铭牌及产品合格证书与定货合同逐项校对，是否相符。2.7.3查看本体是否有损伤、破裂等现象。2.7.4按变压器“出厂技术文件一览表”查对技术文件是否齐全。2.7.5所到变压器油必须都有试验报告，无试验报告不办理接收手续。进行变压器油处理所用的滤油机、油管、油罐、阀门应完好，并在使用前清洗干净。2.8安装前附件的检查、保管2.8.1油箱及附件应齐全无锈蚀及机械损伤，密封良好。2.8.2油箱箱盖或封板的连接螺栓应齐全，且紧固良好。2.8.3充油套管的油位应正常，无渗漏，瓷体无损伤。2.8.4配件包装箱、坚固件、密封件、仪器仪表、各电压等级的套管等应保存在室内。2.8.5冷却器、储油柜、升高座、导油管路等应垫高平放，冷却器、储油柜、油管等贮存时腔内应严格密封贮存。升高座内干燥空气应为正常。2.8.6高压冲油套管用原运输包装贮存。垫高平放，并应注意对瓷件的保护。2.9安装前应注意以下条件2.9.1变压器油试验合格，达到标准。2.9.2气体继电器、压力释放阀、温度计等应试验合格。2.9.3冷却器、连接油管等应清洗干净，做气压试验合格。2.9.4升高座、各电压等级瓷套管常规试验合格。2.9.5储油柜胶囊完好，气压试验合格。2.9.6变压器新油试验达到国标要求。2.10安装前要进行的预试验序号试验对象要求1高压套管调试2升高座CT调试3瓦斯继电器调试4油流继电器调试5温度计调试6压力释放器接点调试7散热器密封试验持续30分钟压力为0.25Mpa8油枕皮囊皮囊在缓慢充气胀...
