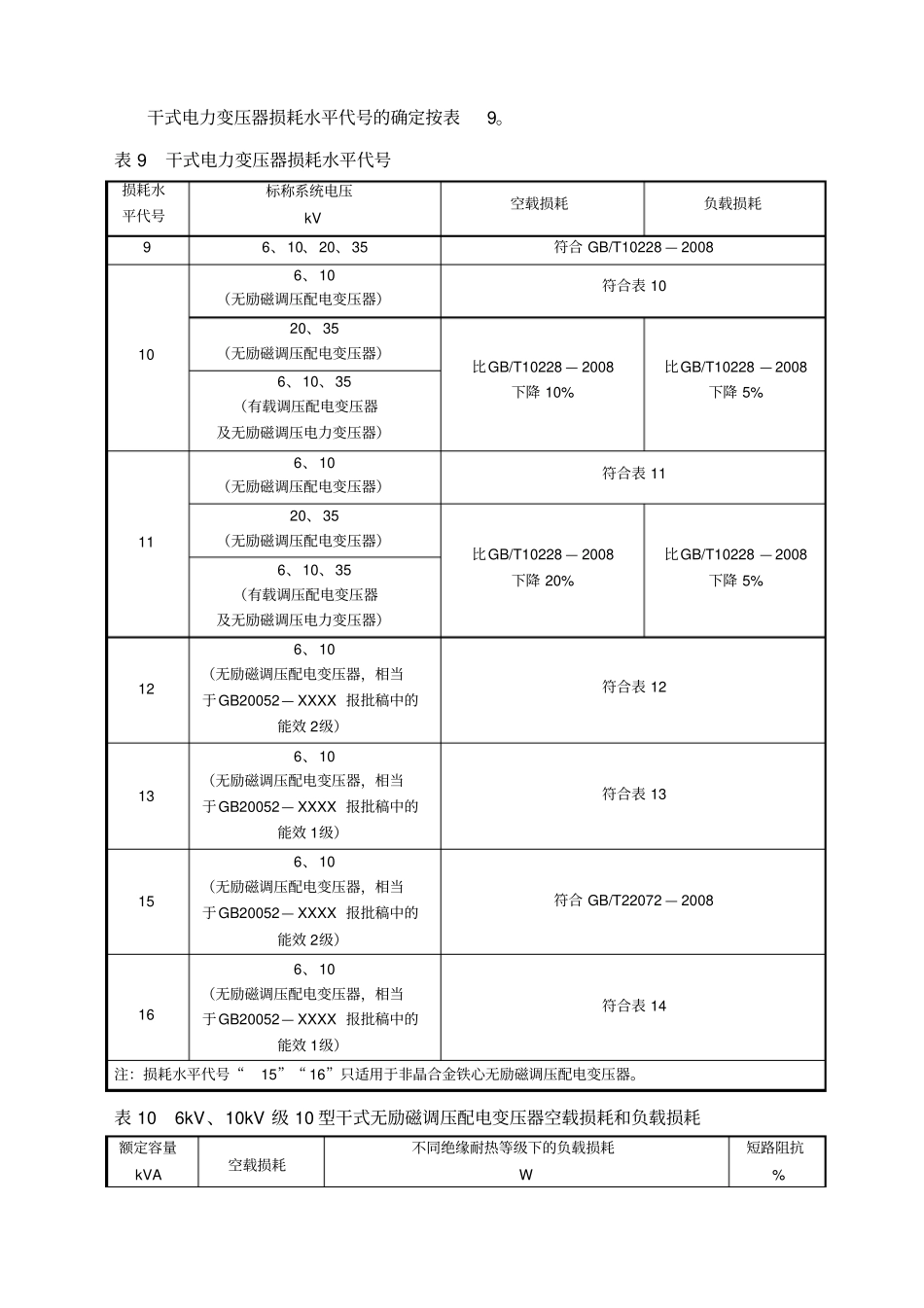

干式电力变压器损耗水平代号的确定按表9。表9干式电力变压器损耗水平代号损耗水平代号标称系统电压kV空载损耗负载损耗96、10、20、35符合GB/T10228—2008106、10（无励磁调压配电变压器）符合表1020、35（无励磁调压配电变压器）比GB/T10228—2008下降10%比GB/T10228—2008下降5%6、10、35（有载调压配电变压器及无励磁调压电力变压器）116、10（无励磁调压配电变压器）符合表1120、35（无励磁调压配电变压器）比GB/T10228—2008下降20%比GB/T10228—2008下降5%6、10、35（有载调压配电变压器及无励磁调压电力变压器）126、10（无励磁调压配电变压器，相当于GB20052—XXXX报批稿中的能效2级）符合表12136、10（无励磁调压配电变压器，相当于GB20052—XXXX报批稿中的能效1级）符合表13156、10（无励磁调压配电变压器，相当于GB20052—XXXX报批稿中的能效2级）符合GB/T22072—2008166、10（无励磁调压配电变压器，相当于GB20052—XXXX报批稿中的能效1级）符合表14注：损耗水平代号“15”“16”只适用于非晶合金铁心无励磁调压配电变压器。表106kV、10kV级10型干式无励磁调压配电变压器空载损耗和负载损耗额定容量kVA空载损耗不同绝缘耐热等级下的负载损耗W短路阻抗%WB(100℃)F(120℃)H(145℃)301906707107604.05027094010001070803701290138014801004001480157016901254701740185019801605402000213022802006202370253027102507202590276029603158803270347037304009803750399042805001160459048805230630134055305880629063013005610596064006.0800152065506960746010001770765081308760125020909100969010370160024501105011730125802000305013600144501556025003600161501717018450160024501228012960139008.02000305015020159601711025003600177601889020290南阳市瑞光变压器有限公司10kV三相干式变压器技术协议2016年4月1、总则1.2本协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也为充分引述有关标准和协议的条文，我方的制造标准以现行国家标准及两部共同的有关条件作为依据。1.3本协议书所使用的标准如遇我方所执行的标准不一致时，按较高标准执行。1.4如果我方没有以书面形式对本协议书的条文提出异议，这意味着我方提供的设备完全符合本协议书的要求。1.5本协议书经供需双方确认作为订货合同的技术附件，包括投标书及澄清文件与合同正文具有同等的法律效力。1.6遵循的标准GB1094.1—2013《总则》GB1094.2---2013电力变压器第2部分温升GB1094.3—2003电力变压器第3部分绝缘水平GB1094.5-2008电力变压器第5部分承受短路的能力GB1094.11—2007《干式电力变压器》GB/T10228—2008《干式电力变压器技术参数和要求》GB/T17211—1998《干式电力变压器负载导则》GB/T17468—1998《电力变压器选用导则》CECS115：2000《干式电力变压器选用、验收维护规程》GB/T7354局部放电测量JB/T10088-2004《6—500KV级变压器声级》JB/Y3837—2010《变压器类产品型号编制办法》2、使用环境条件2.1最高环境温度＋40℃2.2最低环境温度—40℃2.3最大日温差25K2.4户内相对湿度：日平均值≤95%月平均值≤90%2.5耐地震能力地面水平加速度0.2g；垂直加速度0.1g同时作用。采用共振、正弦、拍波试验方法；激振5次，每次5波，每次间隔2s。安全系数不小于1.67。2.6系统额定频率：50Hz2.7安装位置：户内2.8外绝缘爬电比距：户内≥20mm/KV3、供货范围三相环氧树脂浇注绝缘干式变压器设备名称规格型号单位数量干式变压器SCB10-315/10～0.4台1干式变压器SCB10-630/10～0.4台1干式变压器SCB10-800/10～0.4台1干式变压器SCB10-1250/10～0.4台1备注：1含冷却风机，温度控制器；铝合金外壳。4、技术要求4.1．1产品性能参数额定容量KVA电压组合空载损耗WF级绝缘耐热等级下的损耗W空载电流%短路阻抗UK（%）高压KV高压分接范围%低压KVF（120C）10±2×2.5%0.416002450117300.96.04.1.2产品型号：SCB10—1600/10，4.1.3系统标称电压：10KV4.1.4最高运行电压：12KV4.1.5额定频率：50Hz4.1.6相数：3相4.1.7接线组别：D，yn114.1.8短路阻抗：Ud=6%（误差不大于±10%）4.2绝缘水平：4.2.1线圈绝缘水平设备...
