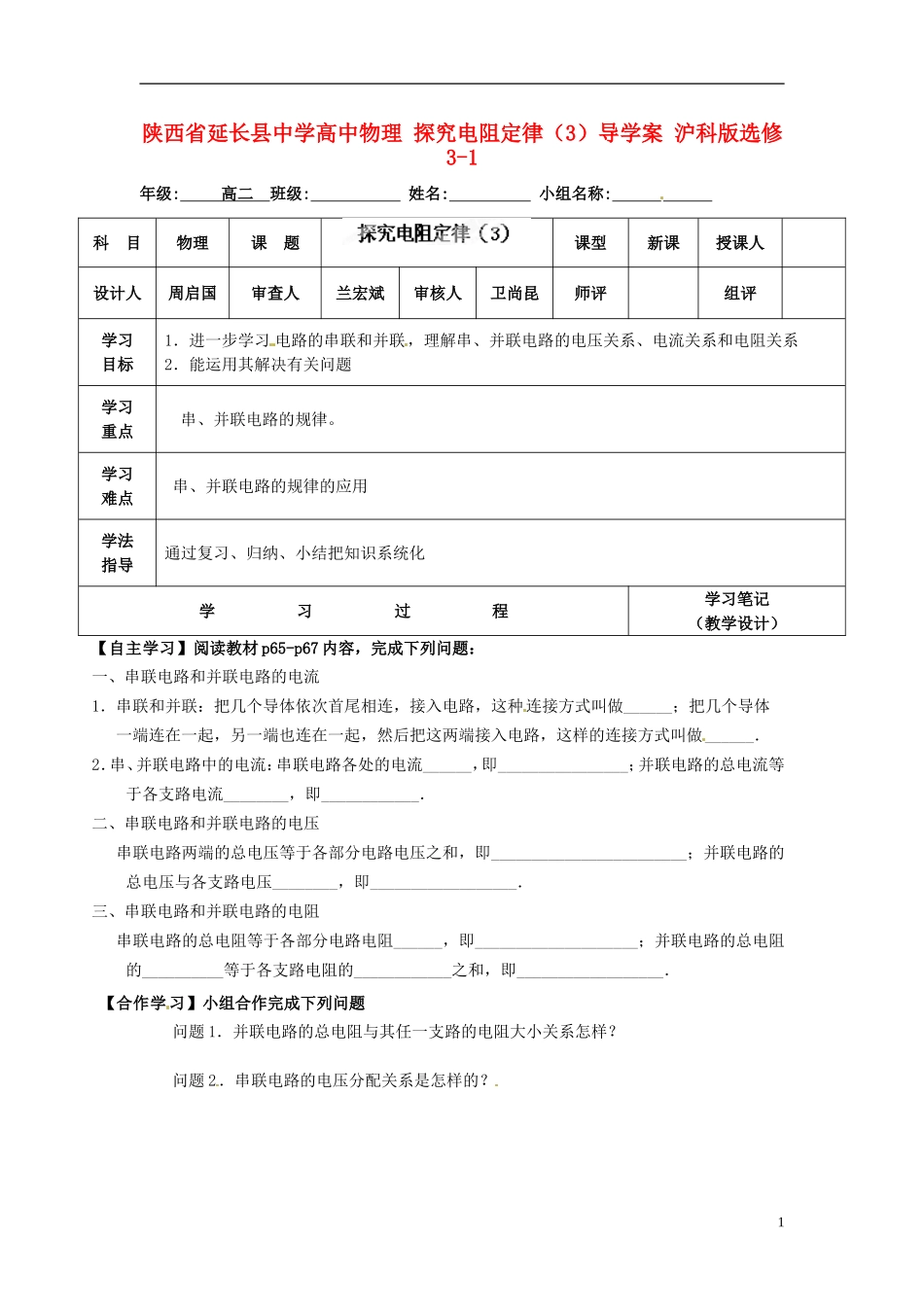

陕西省延长县中学高中物理探究电阻定律（3）导学案沪科版选修3-1年级:高二班级:姓名:小组名称:科目物理课题课型新课授课人设计人周启国审查人兰宏斌审核人卫尚昆师评组评学习目标1．进一步学习电路的串联和并联，理解串、并联电路的电压关系、电流关系和电阻关系2．能运用其解决有关问题学习重点串、并联电路的规律。学习难点串、并联电路的规律的应用学法指导通过复习、归纳、小结把知识系统化学习过程学习笔记（教学设计）【自主学习】阅读教材p65-p67内容，完成下列问题：一、串联电路和并联电路的电流1．串联和并联：把几个导体依次首尾相连，接入电路，这种连接方式叫做______；把几个导体一端连在一起，另一端也连在一起，然后把这两端接入电路，这样的连接方式叫做______．2．串、并联电路中的电流：串联电路各处的电流______，即________________；并联电路的总电流等于各支路电流________，即____________．二、串联电路和并联电路的电压串联电路两端的总电压等于各部分电路电压之和，即________________________；并联电路的总电压与各支路电压________，即__________________．三、串联电路和并联电路的电阻串联电路的总电阻等于各部分电路电阻______，即____________________；并联电路的总电阻的__________等于各支路电阻的____________之和，即__________________．【合作学习】小组合作完成下列问题问题1．并联电路的总电阻与其任一支路的电阻大小关系怎样？问题2．串联电路的电压分配关系是怎样的？1问题3．并联电路的电流分配关系是怎样的？【当堂检测】1．判断图4—13中L1与L2的连接方式．2．三个阻值都为12Ω的电阻，它们任意连接、组合，总电阻可能为()A．4ΩB．24ΩC．8ΩD．36Ω3.下列说法正确的是()A．一个电阻和一根无电阻的理想导线并联总电阻为零B．并联电路任一支路电阻都大于电路的总电阻C．并联电路任一支路电阻增大(其他支路不变)，总电阻也增大D．并联电路任一支路电阻增大(其他支路不变)，总电阻一定减少4．将两盏小灯泡和一个开关接入电路中，下列说法正确的是A．若开关同时控制两盏灯，两盏灯一定是串联B．若开关同时控制两盏灯，两盏灯一定是并联C．若开关只控制一盏灯，则两盏灯一定是并联D．以上说法都不正确【当堂小结】【课后巩固】1.如图所示的电路中，R1＝8Ω，R2＝4Ω，R3＝6Ω，R4＝3Ω.(1)求电路中的总电阻．(2)当加在电路两端的电压U＝42V时，通过每个电阻的电流是多少？22.如图所示，有三个电阻，已知R1∶R2∶R3＝1∶3∶6，则电路工作时，电压U1∶U2为()A．1∶6B．1∶9C．1∶3D．1∶23.电路如图4—15所示，闭合开关后，电路将_____，要使电路中两灯串联，只要拆除导线___.【纠错反思（教学反思）】3
