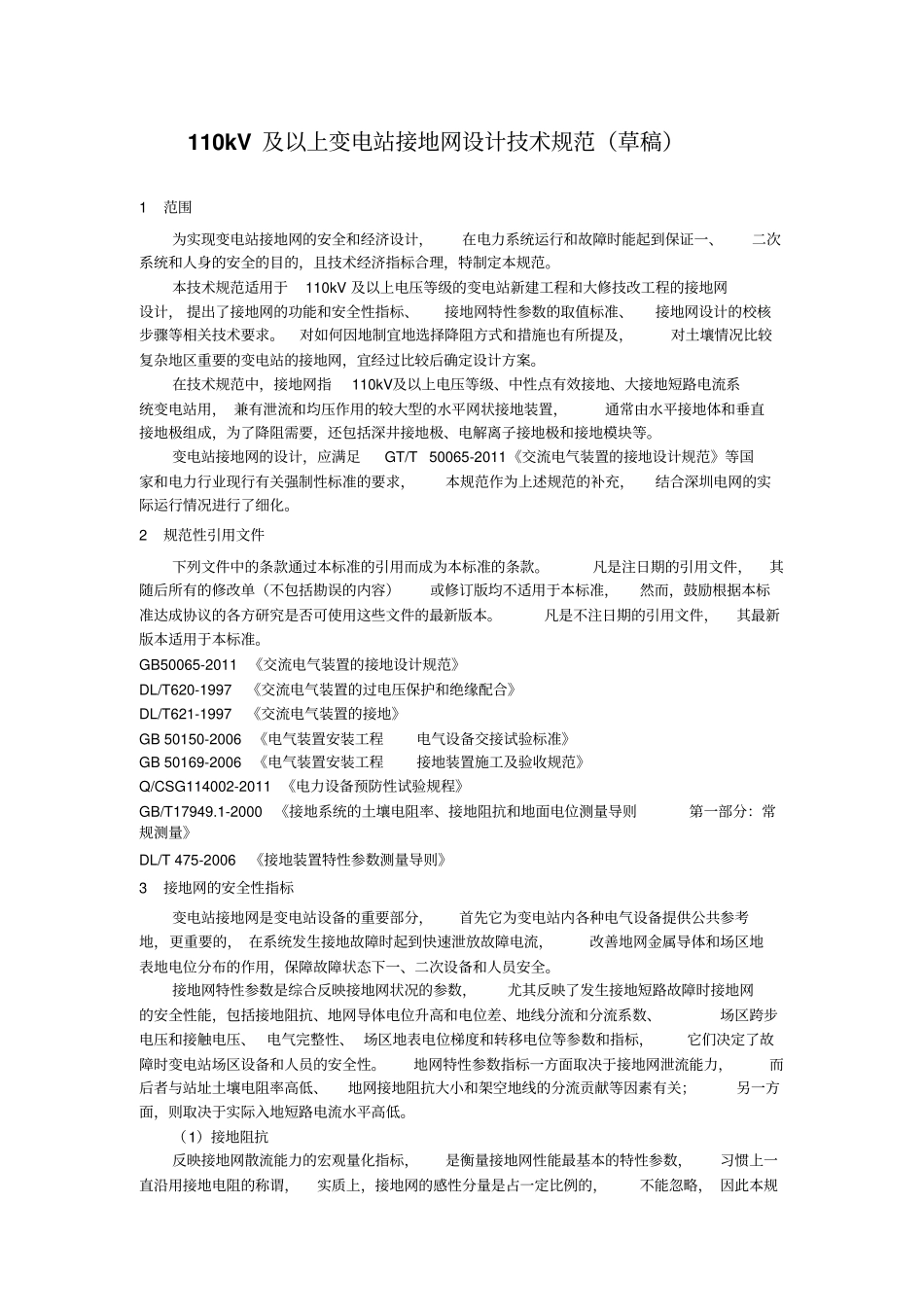

110kV及以上变电站接地网设计技术规范（草稿）1范围为实现变电站接地网的安全和经济设计，在电力系统运行和故障时能起到保证一、二次系统和人身的安全的目的，且技术经济指标合理，特制定本规范。本技术规范适用于110kV及以上电压等级的变电站新建工程和大修技改工程的接地网设计，提出了接地网的功能和安全性指标、接地网特性参数的取值标准、接地网设计的校核步骤等相关技术要求。对如何因地制宜地选择降阻方式和措施也有所提及，对土壤情况比较复杂地区重要的变电站的接地网，宜经过比较后确定设计方案。在技术规范中，接地网指110kV及以上电压等级、中性点有效接地、大接地短路电流系统变电站用，兼有泄流和均压作用的较大型的水平网状接地装置，通常由水平接地体和垂直接地极组成，为了降阻需要，还包括深井接地极、电解离子接地极和接地模块等。变电站接地网的设计，应满足GT/T50065-2011《交流电气装置的接地设计规范》等国家和电力行业现行有关强制性标准的要求，本规范作为上述规范的补充，结合深圳电网的实际运行情况进行了细化。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB50065-2011《交流电气装置的接地设计规范》DL/T620-1997《交流电气装置的过电压保护和绝缘配合》DL/T621-1997《交流电气装置的接地》GB50150-2006《电气装置安装工程电气设备交接试验标准》GB50169-2006《电气装置安装工程接地装置施工及验收规范》Q/CSG114002-2011《电力设备预防性试验规程》GB/T17949.1-2000《接地系统的土壤电阻率、接地阻抗和地面电位测量导则第一部分：常规测量》DL/T475-2006《接地装置特性参数测量导则》3接地网的安全性指标变电站接地网是变电站设备的重要部分，首先它为变电站内各种电气设备提供公共参考地，更重要的，在系统发生接地故障时起到快速泄放故障电流，改善地网金属导体和场区地表地电位分布的作用，保障故障状态下一、二次设备和人员安全。接地网特性参数是综合反映接地网状况的参数，尤其反映了发生接地短路故障时接地网的安全性能，包括接地阻抗、地网导体电位升高和电位差、地线分流和分流系数、场区跨步电压和接触电压、电气完整性、场区地表电位梯度和转移电位等参数和指标，它们决定了故障时变电站场区设备和人员的安全性。地网特性参数指标一方面取决于接地网泄流能力，而后者与站址土壤电阻率高低、地网接地阻抗大小和架空地线的分流贡献等因素有关；另一方面，则取决于实际入地短路电流水平高低。（1）接地阻抗反映接地网散流能力的宏观量化指标，是衡量接地网性能最基本的特性参数，习惯上一直沿用接地电阻的称谓，实质上，接地网的感性分量是占一定比例的，不能忽略，因此本规2范引用接地阻抗的概念。（2）变电站接地故障短路电流变电站内发生短路故障时，由系统提供的经接地网泄放的故障电流，包括单相短路故障和两相短路故障等情形，尤以单相短路故障的情形最为普遍。由于变电站不同电压等级场区发生短路时，系统提供的短路电流不同，又细分为故障时由每条线路和主变提供的故障电流。对于基建变电站，该电流通常由设计部门提供；对于运行变电站，短路电流计算归口单位为省调和各市调。（3）地线分流和地线分流系数变电站内发生接地短路故障时，由于运行变电站存在架空出线和电力电缆出线，出线线路杆塔和电力电缆终端（包括电缆分接箱）接地装置的存在，架空避雷线（包括普通地线和OPGW光纤地线）和电缆外护套将向外流出部分故障电流，即由于地线和电力电缆外护套分流的贡献，导致实际经接地网泄放的故障短路电流水平有较大幅度的下降。一般地，110kV及以上电压等级的电力电缆外护套非两端接地（一端经电缆护层保护器接地），不会引起分流；而110kV以下电压等级的电力电缆外护套通常采用两端接地，对故障电流或测试电流将造成一定程度的分流。地线分流系数为架空地线和电缆外护套对注入地网的故障...
