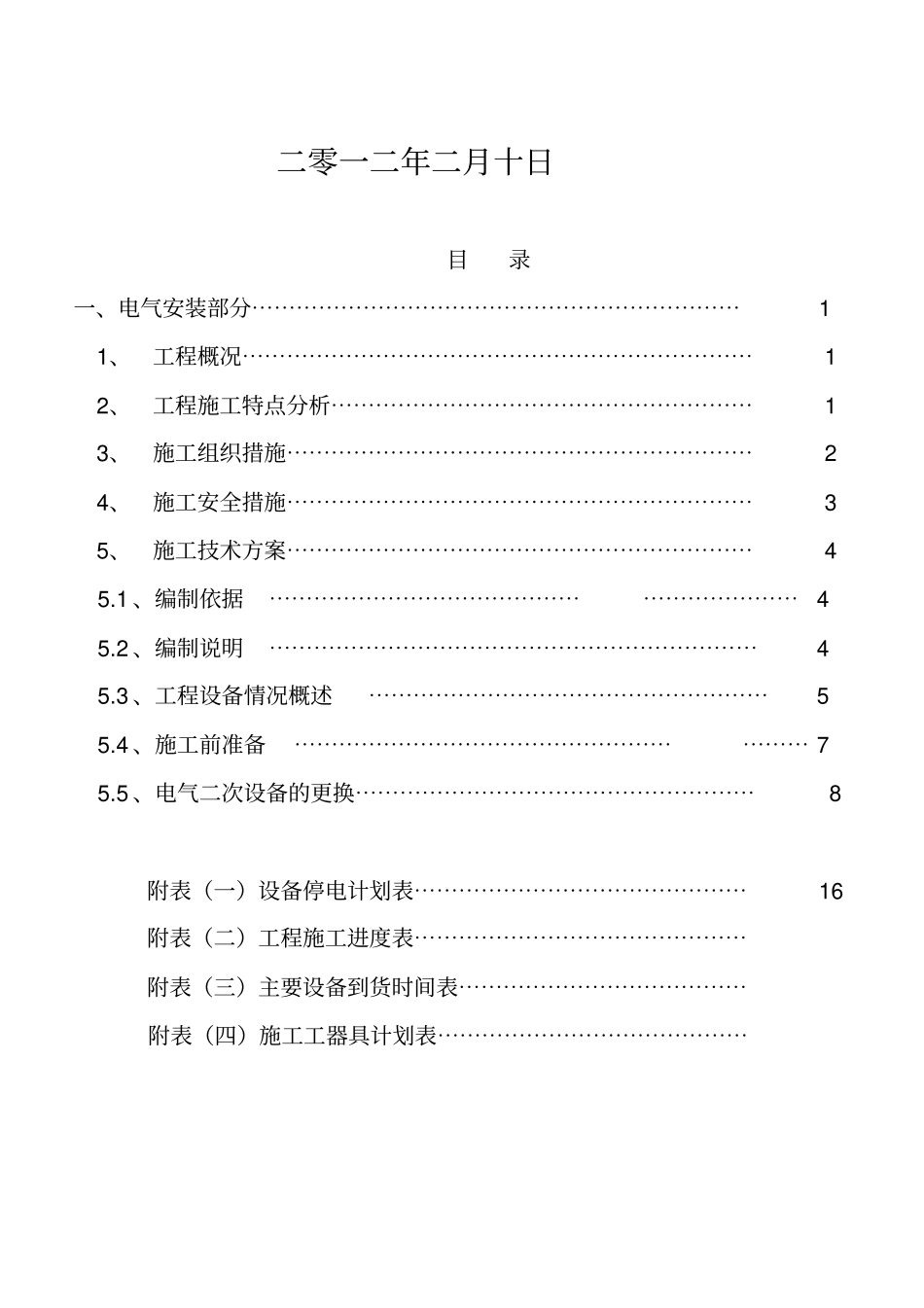

35KV**变电站改造工程施工组织方案批准：审定：审核：校核：编写：二零一二年二月十日目录一、电气安装部分⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12、工程施工特点分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13、施工组织措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24、施工安全措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯35、施工技术方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯45.1、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯45.2、编制说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯45.3、工程设备情况概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯55.4、施工前准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯75.5、电气二次设备的更换⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8附表（一）设备停电计划表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16附表（二）工程施工进度表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯附表（三）主要设备到货时间表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯附表（四）施工工器具计划表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1一、电气安装部分1.工程概况35KV**变电站于2001年建成投产以来，原有设备运行年限已十一年，由于设备运行时间较长，设备老化严重，对设备运行可靠性和系统安全稳定运行造成诸多隐患。为改善**变电站设备运行现状，经省公司批准,对**变电站进行改造。主要改造内容：对35KV**站原有总控屏进行拆除，更换测控装置（包括开关柜仪表室面板更换、开孔）新安装总控屏1面，安装于原总控屏位置配合厂家完成全站自动化系统的组网和调试（包括微机五防、各智能设备与监控系统的通讯安装调试）10KV合闸网络改造工程进度计划安排：计划开工时间2012年2月下旬，计划完工时间2012年3月，计划工期15天。具体工程进度计划安排详见工程施工进度表。2.工程施工特点分析由于本改造工程是在运行的终端变电站进行施工，这就决定了本工程电气施工具有不同于一般新建变电站的特点。本期(改造)工程施工组织设计重点和难点在于施工场地空间狭窄，相邻运行设备之间距离近，主变停电时间较短，10KV出线停电时间短。本工程施工不分5个阶段实施，具体分为：第一阶段（12年3月1日－12年3月2日）全站二次回路核实2在不停电的情况下，查清主控室综合屏原二次回路接线，查清总控屏内未用和通信系统、UPS等本期不做更换需移动到新上总控屏内的设备（需要甲方通讯班组相关人员配合），查清10KV开关柜内控制、操作、信号回路接线。此阶段需时约2天。第二阶段（12年3月3日－12年3月5日）总控屏拆除及安装、调试投运本次改造为不停电改造，总控屏的拆除及安装需要主变短时停电，主变停电后，10KV馈线供电方式由运行单位安排，同时拆除原总控屏，安装新总控屏并配线及调试，现场验收合格后将主变保护装置投入运行，主变恢复供电。此阶段需时约3天。第三阶段（12年3月6日－12年3月9日）10KV馈线保护测控装置更换，投运对10KV开关柜仪表室面板进行更换改造，四合一保护测控装置及其配件（压板、切换开关、复归按钮等）均安装于面板上，根据设备的具体尺寸现场开孔。馈线保护测控装置安装、配线、调试工作在停电前进行，馈线停电后，整体更换馈线开关柜面板。此阶段单条线路停电1天，共需时约4天。（建议两天）缺少停PT、站用变柜的计划，能否全站停一天，用于敷设公用电缆。3.施工组织措施为加强施工现场的行政、技术管理力度，公司将设置由项目经理负责的工程指挥部，3组织、协调现场的安装工作。指挥部及施工队的组成如下：3.1项目经理1名项目经理的职责：全面负责35KV**变电站改造工程电气安装施工现场管理；合理地安排控制施工进度，合理组织、安排施工队的工作；全面负责改造施工中的协调工作。3.2技术负责人1名技术负责人的职责：全面负责35KV**变电站改造工程电气安装施工的现场技术工作的管理；协助项目经理的日常管理工作；并负责制订改造方案的技术措施。3.3安全负责人1名（专职）安全负责人的职责：全面负责35KV**变电站改造工程电气安装施工的现场安全工作的监督管理；协助项目经理的日常管理工作；并...
