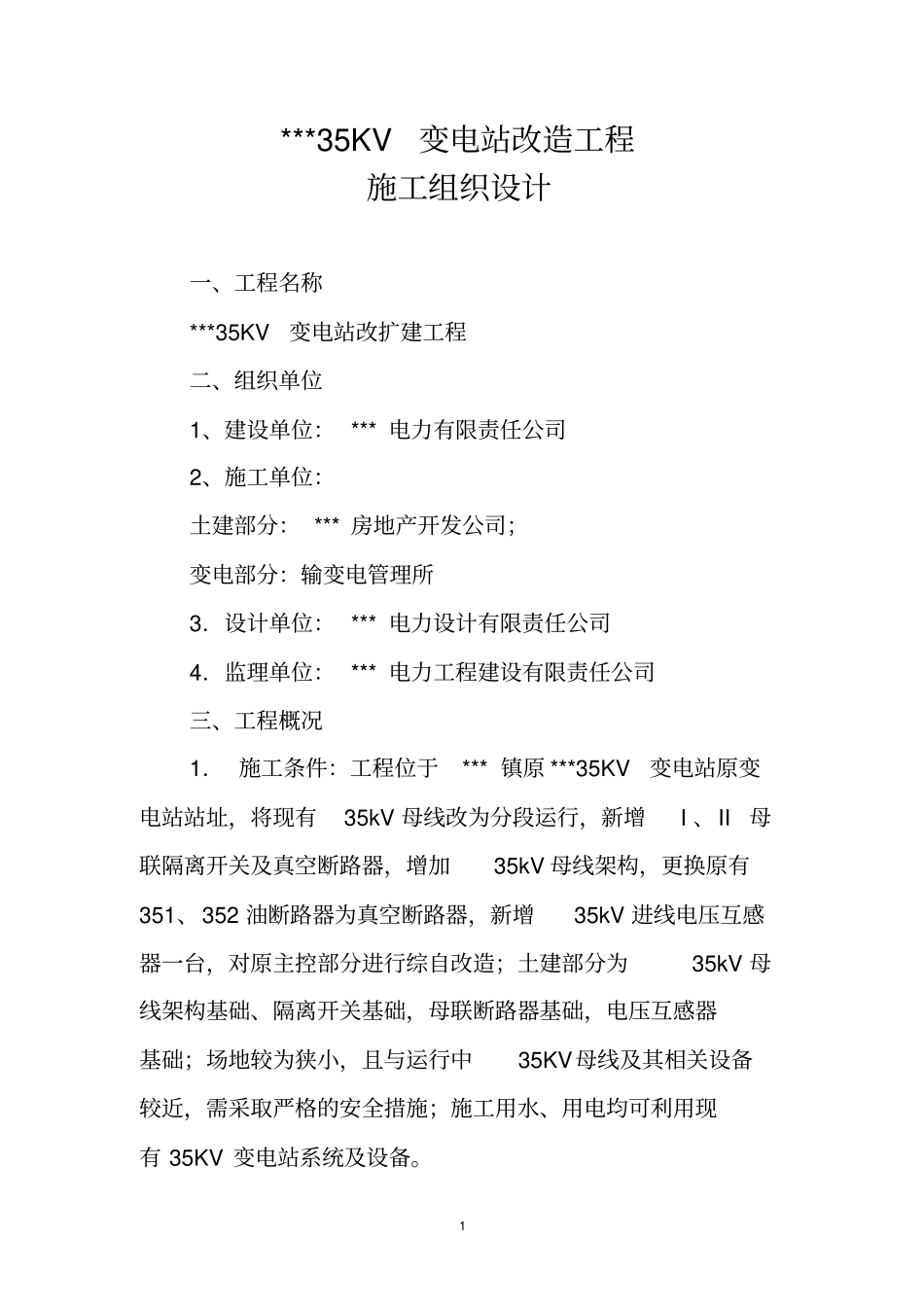

1***35KV变电站改造工程施工组织设计一、工程名称***35KV变电站改扩建工程二、组织单位1、建设单位：***电力有限责任公司2、施工单位：土建部分：***房地产开发公司；变电部分：输变电管理所3．设计单位：***电力设计有限责任公司4．监理单位：***电力工程建设有限责任公司三、工程概况1．施工条件：工程位于***镇原***35KV变电站原变电站站址，将现有35kV母线改为分段运行，新增I、II母联隔离开关及真空断路器，增加35kV母线架构，更换原有351、352油断路器为真空断路器，新增35kV进线电压互感器一台，对原主控部分进行综自改造；土建部分为35kV母线架构基础、隔离开关基础，母联断路器基础，电压互感器基础；场地较为狭小，且与运行中35KV母线及其相关设备较近，需采取严格的安全措施；施工用水、用电均可利用现有35KV变电站系统及设备。22．建设规模：1）土建部分：按照设计要求新增容的8000kVA主变基础、35kV电流互感器基础及电气部分已于2008年7月改造完毕；本次土建部分为35kV母线架构基础、隔离开关基础，母联断路器基础，电压互感器基础；2）电气安装：新增35kVI段母线间隔，35KV真空断路器3台，35kV隔离开关2台，35kV电压互感器1台；综合自动化系统1套；为保证该工程顺利完工，各施工单位均作了必要的准备。在公司领导及有关部门协助下，对工程情况进行了实地调查，对相关资料、图纸进行了了解，施工时按公司要求进行。因该工程为35KV改造，为保证进度和安全，减少停电时间，特制定本方案。工程开工后，土建基础按不停电施工，现场采取相应限高安全措施，设专人监护，并设置专用通道等，电气一次设备安装按停电计划申请执行，综自改造利用安装一次设备及母线分段时全站停电的时间，首先将直流屏、主变保护屏就位并进行二次保护接线；馈线及控制屏二次接线、保护整定试验、传动试验采取单条和相邻线路停电进行施工。32．变电站改造，35kV具备分段运行条件，原常规保护改为综自保护，35kV设备实现无油化，设备安全性、可靠性进一步提高。一、组织措施管理机构框图如下：（1）、职责和权限1、工作负责人1）负责建立与工程质量管理和安全管理体系相适应的组织机构。2）落实生产管理、安全管理、质量管理、技术管理和文明施工管理的管理。3）负责协调联系停送电工作。公司领导：生技部：安监部：土建工作负责人：电气工作负责人：施工人员：施工人员：施工人员：监理工程师：施工人员：施工人员：施工人员：施工人员：施工人员：施工人员：施工人员：施工人员：施工人员：44）负责指派人员组织工程原始资料、技术资料、评级卡片、材料合格证、试验报告的编制、收集和归档整理工作。2、生技部、安监部1）负责变电站停送电计划申请审核工作。2）对工程质量的过程控制实施监督检查，负责质量计划的和安全措施的审核，并在施工现场负责贯彻执行。3）坚持现场指导，解决施工中质量、安全问题。（2）、技术力量组织为实现本工程优质、安全、文明施工的目标，本工程设管理人员6人：公司领导、工程监理、安监部长、生技部长各1人、工作负责人2人。土建人员6人，电气人员6人，临时民工4人。施工机具安排根据工程情况，本工程施工机具采取自备和租赁两种形式，对于主要施工器具自备，特种机具采取租赁形式，具休配置见下表：土建施工机器具（图表3）序号名称单位数量配置方式1砼搅拌机台1自备2打夯机台1自备3砼振动器台1自备4振动棒台1自备5经纬仪台1自备6水准仪台1自备5电气施工机器具（图表4）序号名称单位数量配置方式1吊车辆1租赁2继电保护测试仪台1自备3打号机台1自备4电焊机台1自备5车辆辆1自备设备材料供应该项目土建所需水泥、砂石、圆钢、模具等材料均由施工单位自备，电缆由输变电管理所清购。1、严格执行管理制度；严格控制材料消耗；严防假冒伪劣产品（设备、元件、机具及消耗性材料）在现场流通。2、按工期要求督促供应部门及时供货，加强设备交接的衔接和验收，制定大型设备装卸及二次转运输方案，保证工程设备及材料供应畅通。3、该工程所有参战人员应文明施工，作到“工完材料尽场地清”，防止物资积压，历行节约，反对铺张浪费。4、现场设立专门库管人员，凡出入工地设...
