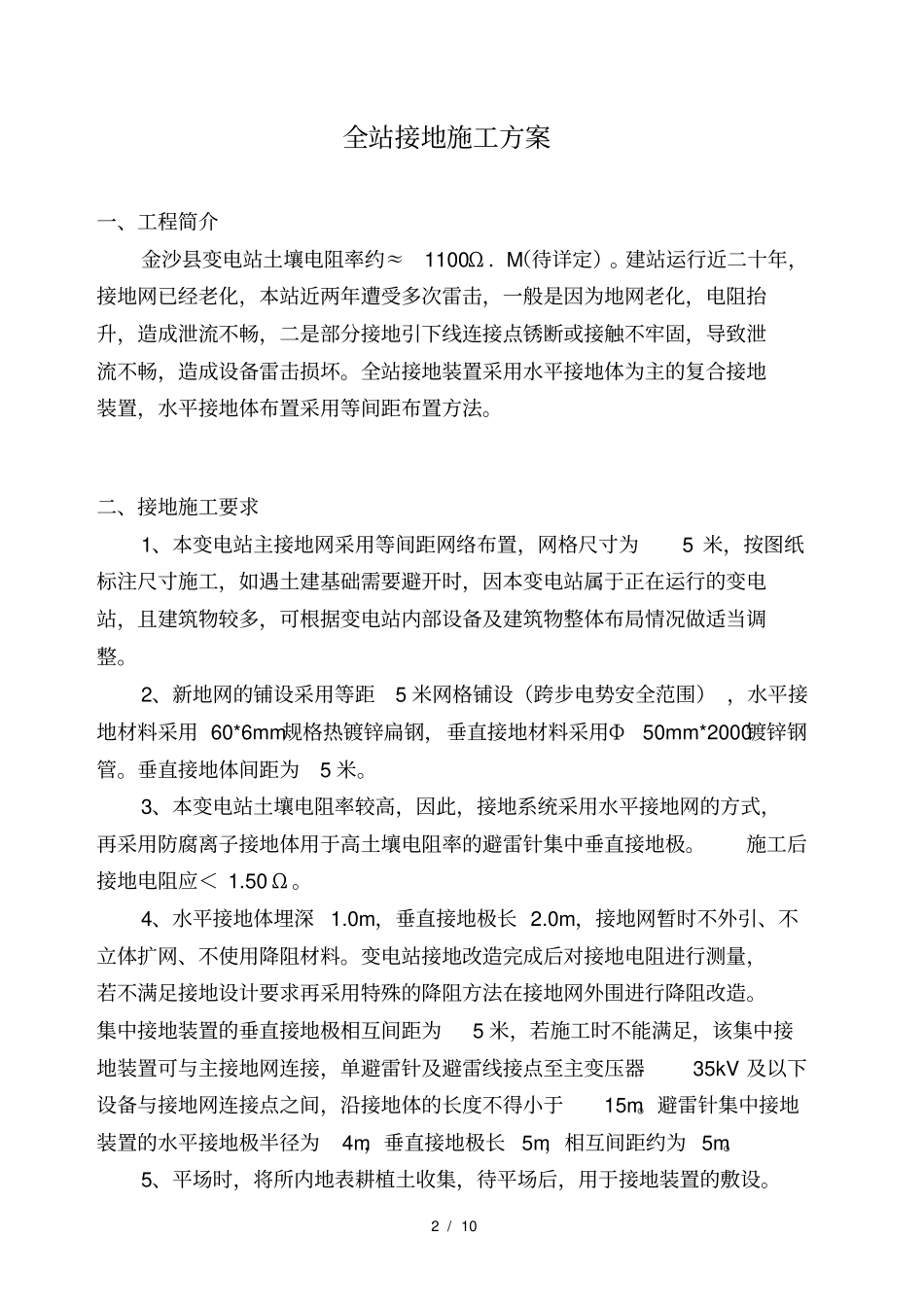

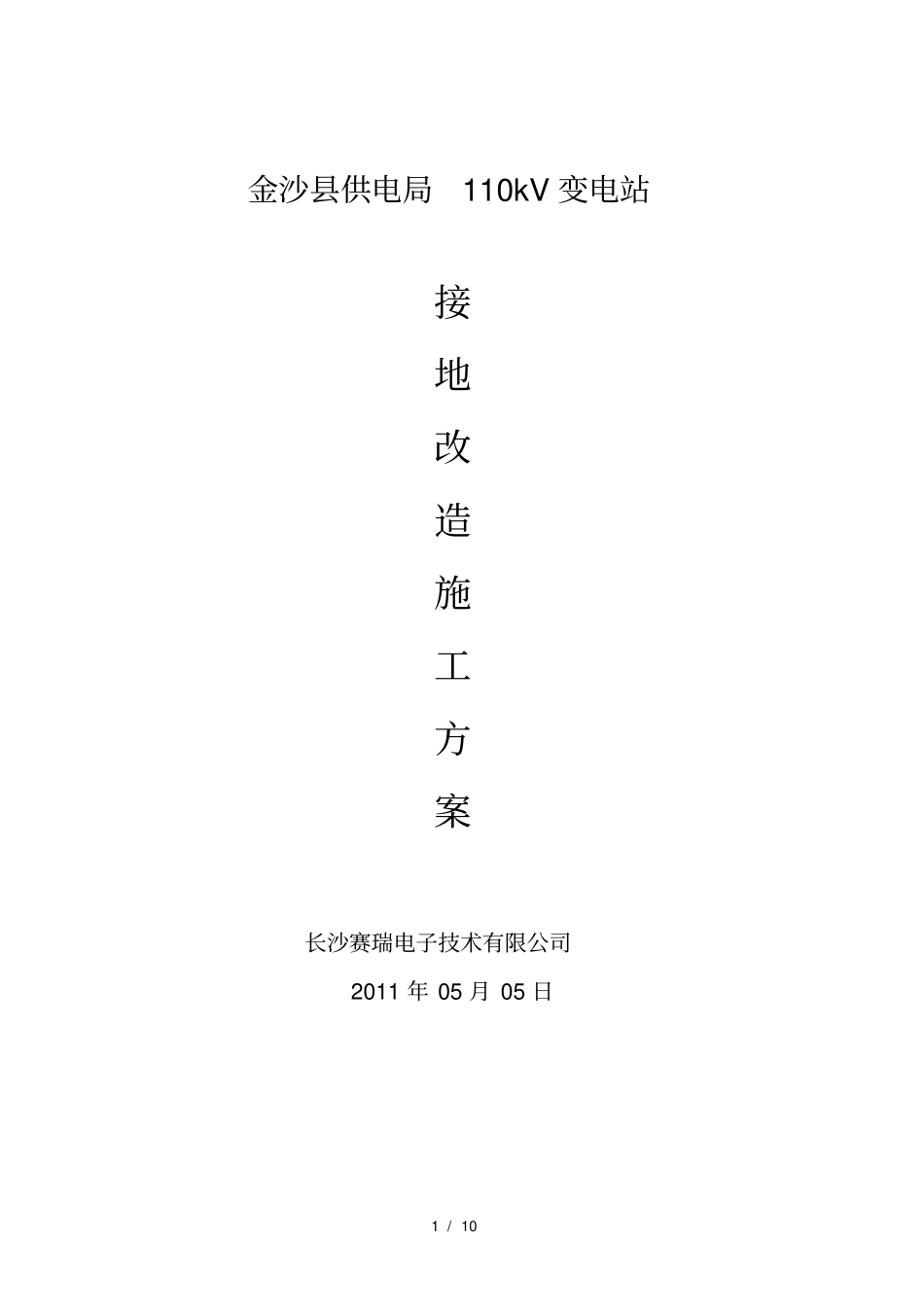

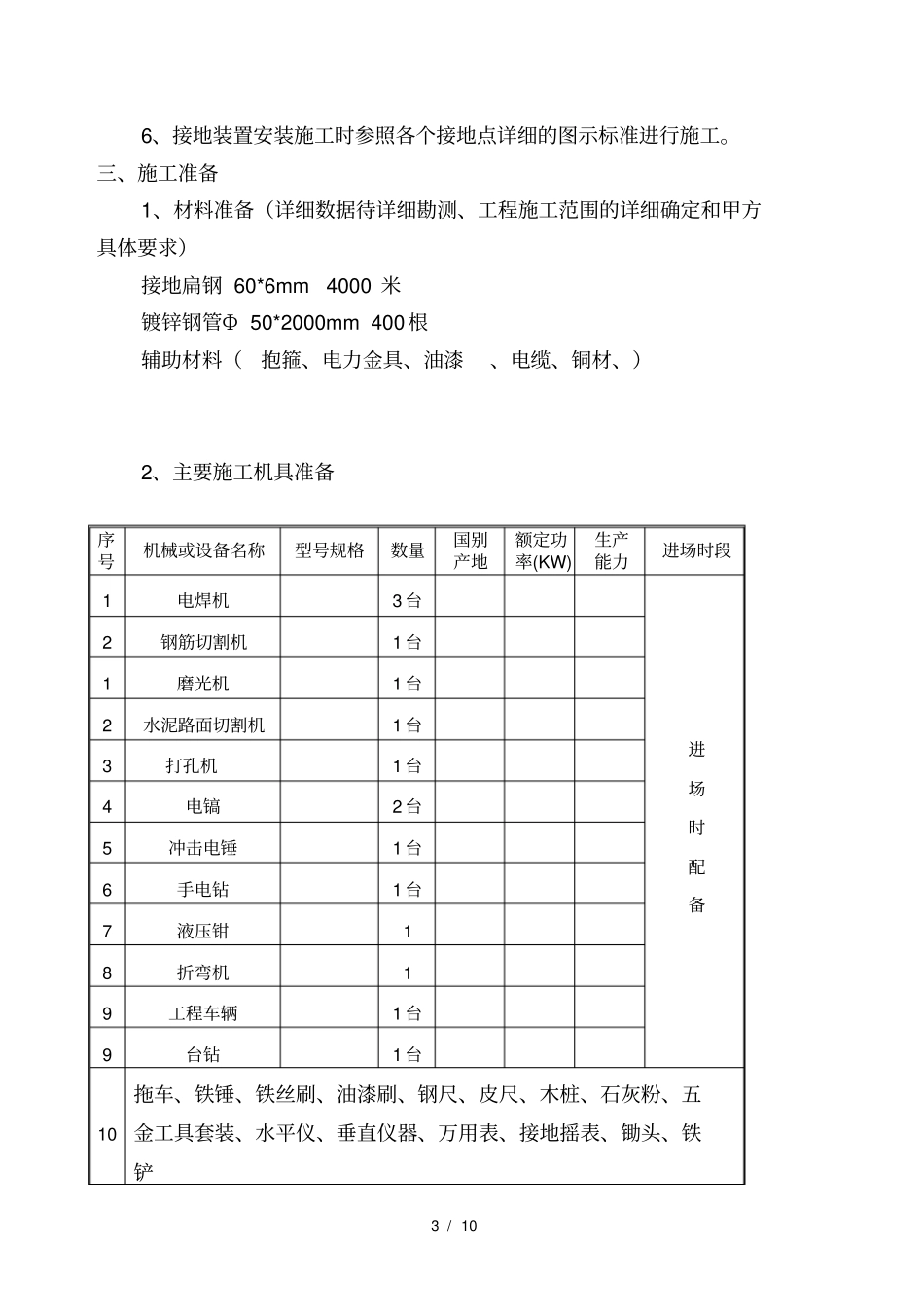

1/10金沙县供电局110kV变电站接地改造施工方案长沙赛瑞电子技术有限公司2011年05月05日2/10全站接地施工方案一、工程简介金沙县变电站土壤电阻率约≈1100Ω．M（待详定）。建站运行近二十年，接地网已经老化，本站近两年遭受多次雷击，一般是因为地网老化，电阻抬升，造成泄流不畅，二是部分接地引下线连接点锈断或接触不牢固，导致泄流不畅，造成设备雷击损坏。全站接地装置采用水平接地体为主的复合接地装置，水平接地体布置采用等间距布置方法。二、接地施工要求1、本变电站主接地网采用等间距网络布置，网格尺寸为5米，按图纸标注尺寸施工，如遇土建基础需要避开时，因本变电站属于正在运行的变电站，且建筑物较多，可根据变电站内部设备及建筑物整体布局情况做适当调整。2、新地网的铺设采用等距5米网格铺设（跨步电势安全范围），水平接地材料采用60*6mm规格热镀锌扁钢，垂直接地材料采用Ф50mm*2000镀锌钢管。垂直接地体间距为5米。3、本变电站土壤电阻率较高，因此，接地系统采用水平接地网的方式，再采用防腐离子接地体用于高土壤电阻率的避雷针集中垂直接地极。施工后接地电阻应＜1.50Ω。4、水平接地体埋深1.0m，垂直接地极长2.0m，接地网暂时不外引、不立体扩网、不使用降阻材料。变电站接地改造完成后对接地电阻进行测量，若不满足接地设计要求再采用特殊的降阻方法在接地网外围进行降阻改造。集中接地装置的垂直接地极相互间距为5米，若施工时不能满足，该集中接地装置可与主接地网连接，单避雷针及避雷线接点至主变压器35kV及以下设备与接地网连接点之间，沿接地体的长度不得小于15m。避雷针集中接地装置的水平接地极半径为4m，垂直接地极长5m，相互间距约为5m。5、平场时，将所内地表耕植土收集，待平场后，用于接地装置的敷设。3/106、接地装置安装施工时参照各个接地点详细的图示标准进行施工。三、施工准备1、材料准备（详细数据待详细勘测、工程施工范围的详细确定和甲方具体要求）接地扁钢60*6mm4000米镀锌钢管Ф50*2000mm400根辅助材料（抱箍、电力金具、油漆、电缆、铜材、）2、主要施工机具准备序号机械或设备名称型号规格数量国别产地额定功率(KW)生产能力进场时段1电焊机3台进场时配备2钢筋切割机1台1磨光机1台2水泥路面切割机1台3打孔机1台4电镐2台5冲击电锤1台6手电钻1台7液压钳18折弯机19工程车辆1台9台钻1台10拖车、铁锤、铁丝刷、油漆刷、钢尺、皮尺、木桩、石灰粉、五金工具套装、水平仪、垂直仪器、万用表、接地摇表、锄头、铁铲4/103、人员配置项目经理1名、技术工程师1名、焊工3人、辅工2人、人力若干4、作业条件①所有施工人员安全施工培训工作②施工电源安装完毕，施工材料和机具已经到位；③施工前的技术交底已经完成；④施工部位的清表工作结束并通过验收。四、施工工艺1、工艺流程测量定位放线→接地体敷设→接地体焊接→焊接部位防腐→验收→回填→测量接地电阻2、施工工艺⑴施工定位放线根据站内地网总体布局的要求，对待挖地沟的走向、敷设位置进行定位。水平接地体埋深1.0m，垂直接地极长2.0m，布置水平和垂直接地网格，采用皮尺和拉绳进行测距定位，并用石灰线进行放样做记号。水平接地沟槽开挖好后，要沟的尺寸进行验收。⑵接地敷设、焊接①接地体在敷设前应检查是否有机械损伤和腐蚀现象，如检查出应及时处理并采取防腐措施。②敷设时依据测量定位的控制点进行敷设,同时避开石头，不平处和跨水沟处应留有足够的裕度以防止在回填时压断接地线，外缘应闭合；③考虑到站内设备已在运行，原有老的地网部分被建筑物基础或部分设备基础覆盖，无法更换或者穿越，新的接地网可以通过基础两端的原有接地体焊接，或者与基础的内梁焊接相连，部分可以绕过基础边沿开挖焊5/10接同时与基础的主钢筋焊接，若部分基础较浅，条件许可，可从基础下方穿洞将接地体穿过。房建下的接地网沿地基内外边缘敷设。其他部位按图敷设，根据情况可适当调整。④新老地网相遇处，要将新、旧接地体可靠地焊接在一起⑤焊接采用双面搭接焊的方法，搭接长度不小于2倍扁钢宽度即120mm，焊缝长度不小于120mm，交叉连接时采用不少于三面搭接焊，焊缝长度不小于50mm，焊缝...
