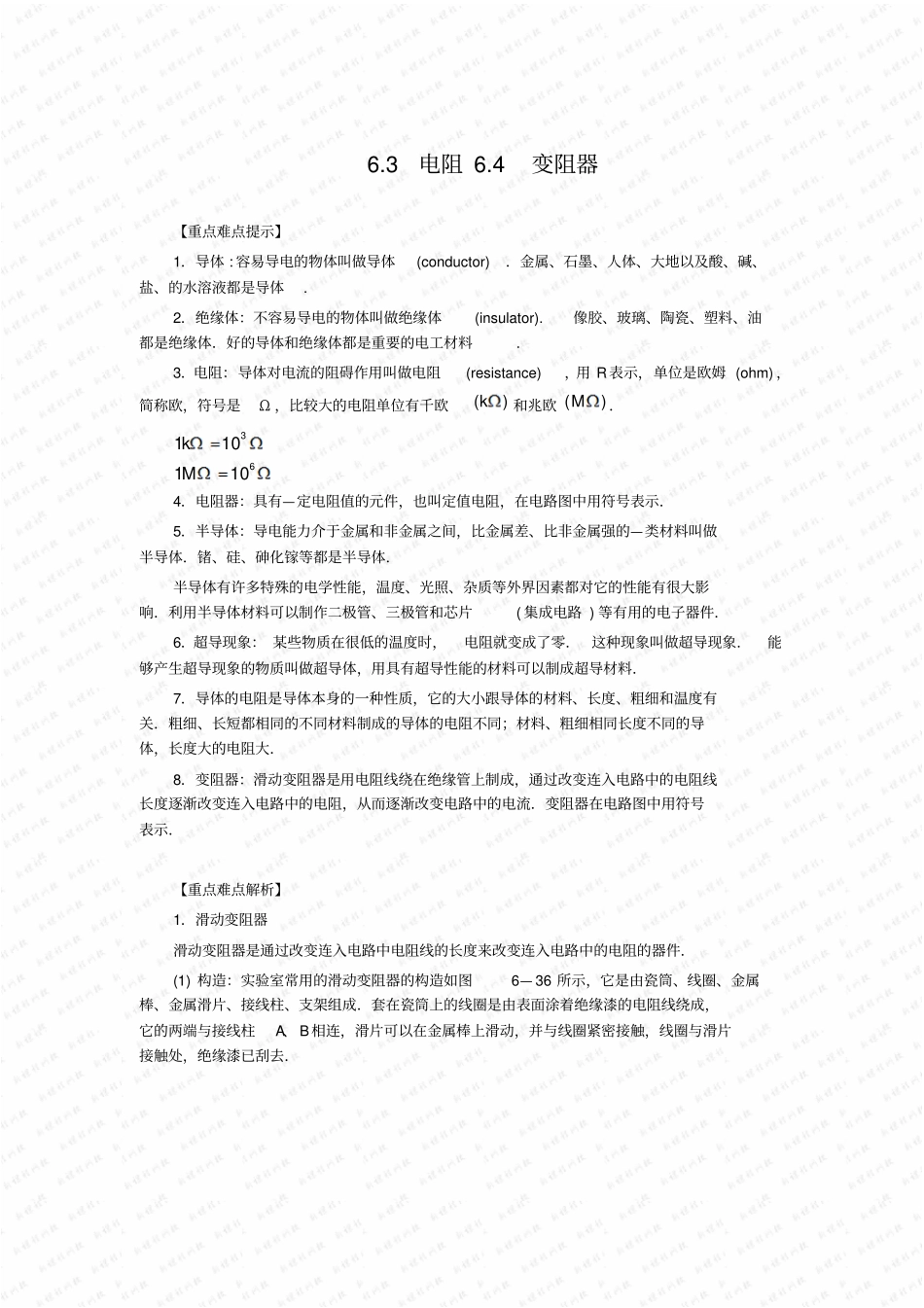

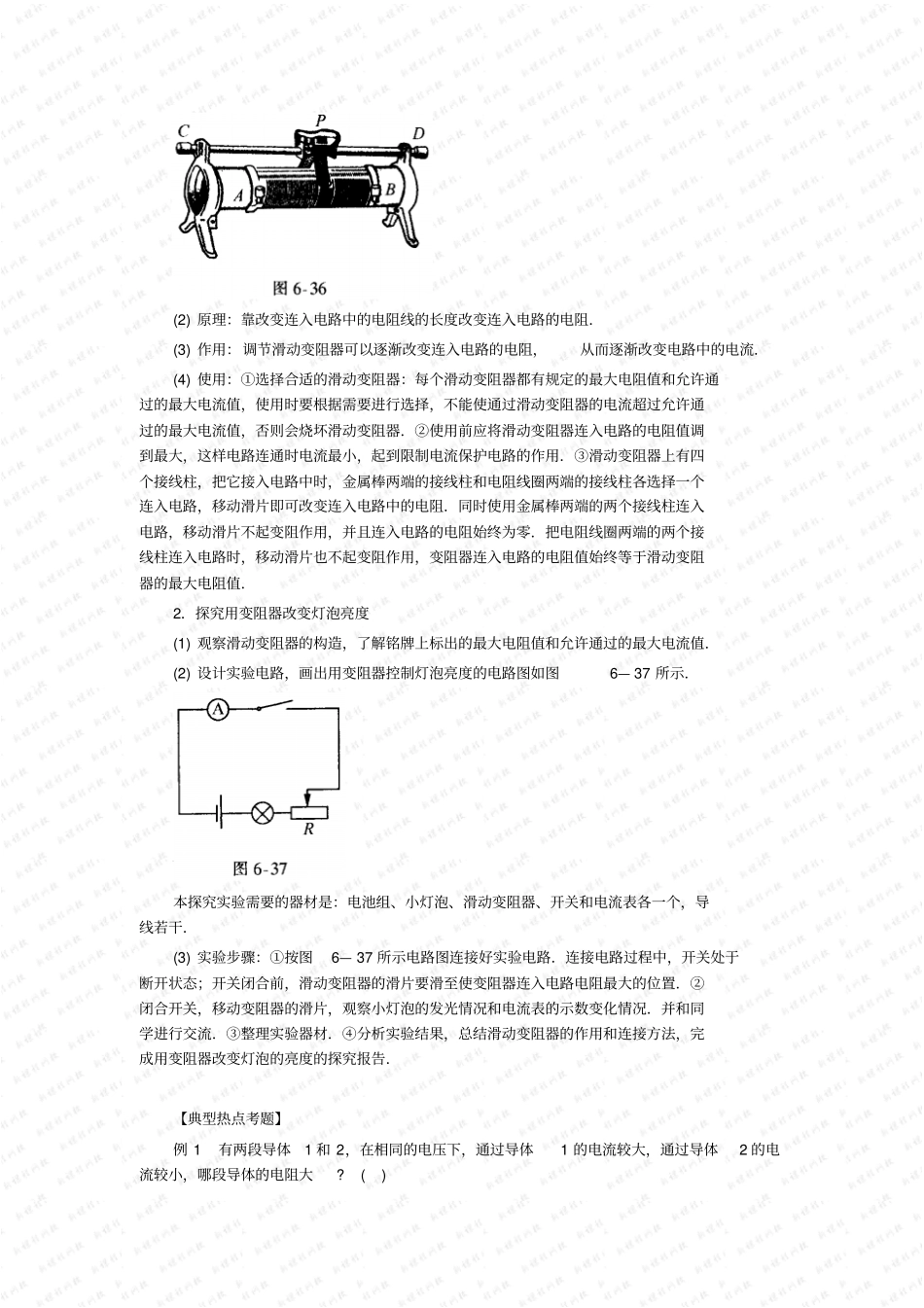

6.3电阻6.4变阻器【重点难点提示】1．导体:容易导电的物体叫做导体(conductor)．金属、石墨、人体、大地以及酸、碱、盐、的水溶液都是导体.2．绝缘体：不容易导电的物体叫做绝缘体(insulator).像胶、玻璃、陶瓷、塑料、油都是绝缘体．好的导体和绝缘体都是重要的电工材料.3．电阻：导体对电流的阻碍作用叫做电阻(resistance)，用R表示，单位是欧姆(ohm)，简称欧，符号是Ω，比较大的电阻单位有千欧)(k和兆欧)(M．63101101Mk4．电阻器：具有—定电阻值的元件，也叫定值电阻，在电路图中用符号表示．5．半导体：导电能力介于金属和非金属之间，比金属差、比非金属强的—类材料叫做半导体．锗、硅、砷化镓等都是半导体．半导体有许多特殊的电学性能，温度、光照、杂质等外界因素都对它的性能有很大影响．利用半导体材料可以制作二极管、三极管和芯片(集成电路)等有用的电子器件．6．超导现象：某些物质在很低的温度时，电阻就变成了零．这种现象叫做超导现象．能够产生超导现象的物质叫做超导体，用具有超导性能的材料可以制成超导材料．7．导体的电阻是导体本身的一种性质，它的大小跟导体的材料、长度、粗细和温度有关．粗细、长短都相同的不同材料制成的导体的电阻不同；材料、粗细相同长度不同的导体，长度大的电阻大．8．变阻器：滑动变阻器是用电阻线绕在绝缘管上制成，通过改变连入电路中的电阻线长度逐渐改变连入电路中的电阻，从而逐渐改变电路中的电流．变阻器在电路图中用符号表示．【重点难点解析】1．滑动变阻器滑动变阻器是通过改变连入电路中电阻线的长度来改变连入电路中的电阻的器件．(1)构造：实验室常用的滑动变阻器的构造如图6—36所示，它是由瓷筒、线圈、金属棒、金属滑片、接线柱、支架组成．套在瓷筒上的线圈是由表面涂着绝缘漆的电阻线绕成，它的两端与接线柱A、B相连，滑片可以在金属棒上滑动，并与线圈紧密接触，线圈与滑片接触处，绝缘漆已刮去．(2)原理：靠改变连入电路中的电阻线的长度改变连入电路的电阻．(3)作用：调节滑动变阻器可以逐渐改变连入电路的电阻，从而逐渐改变电路中的电流．(4)使用：①选择合适的滑动变阻器：每个滑动变阻器都有规定的最大电阻值和允许通过的最大电流值，使用时要根据需要进行选择，不能使通过滑动变阻器的电流超过允许通过的最大电流值，否则会烧坏滑动变阻器．②使用前应将滑动变阻器连入电路的电阻值调到最大，这样电路连通时电流最小，起到限制电流保护电路的作用．③滑动变阻器上有四个接线柱，把它接入电路中时，金属棒两端的接线柱和电阻线圈两端的接线柱各选择一个连入电路，移动滑片即可改变连入电路中的电阻．同时使用金属棒两端的两个接线柱连入电路，移动滑片不起变阻作用，并且连入电路的电阻始终为零．把电阻线圈两端的两个接线柱连入电路时，移动滑片也不起变阻作用，变阻器连入电路的电阻值始终等于滑动变阻器的最大电阻值．2．探究用变阻器改变灯泡亮度(1)观察滑动变阻器的构造，了解铭牌上标出的最大电阻值和允许通过的最大电流值．(2)设计实验电路，画出用变阻器控制灯泡亮度的电路图如图6—37所示．本探究实验需要的器材是：电池组、小灯泡、滑动变阻器、开关和电流表各一个，导线若干．(3)实验步骤：①按图6—37所示电路图连接好实验电路．连接电路过程中，开关处于断开状态；开关闭合前，滑动变阻器的滑片要滑至使变阻器连入电路电阻最大的位置．②闭合开关，移动变阻器的滑片，观察小灯泡的发光情况和电流表的示数变化情况．并和同学进行交流．③整理实验器材．④分析实验结果，总结滑动变阻器的作用和连接方法，完成用变阻器改变灯泡的亮度的探究报告．【典型热点考题】例1有两段导体1和2，在相同的电压下，通过导体1的电流较大，通过导体2的电流较小，哪段导体的电阻大?()(A)导体l的电阻大(B)导体2的电阻大(C)两段导体的电阻一样大(2003年，武汉)分析与解答：导体对电流有阻碍作用，电阻是导体本身固有的一种属性．由导体本身的因素决定，跟外部其他因素无关，但可通过检测在一定电压下导体中的电流大小来感知导体对电流阻碍作用的大小．导体1和导体2，在相同的电压作用下，导体1中通过的电流...
