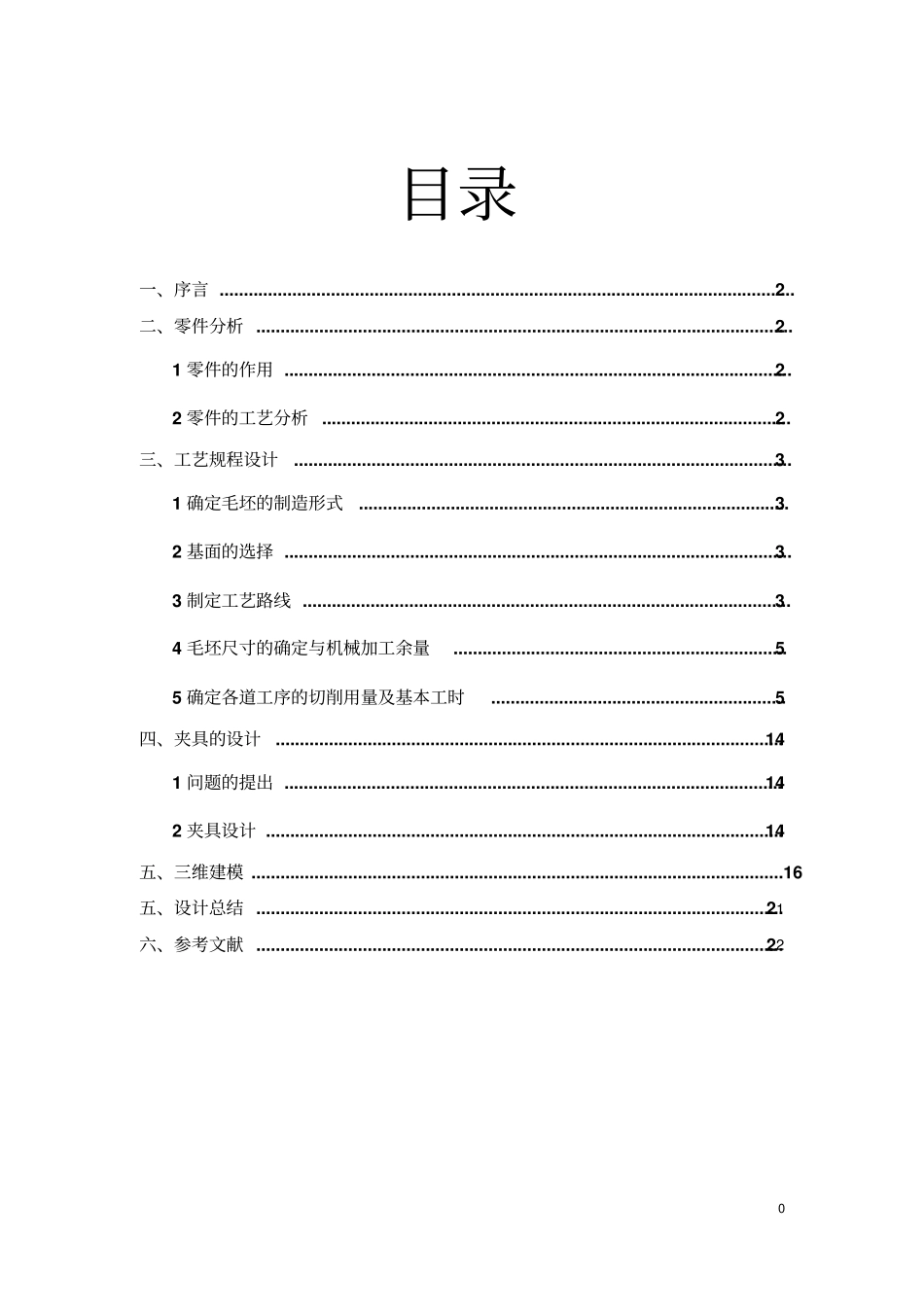

0目录一、序言.......................................................................................................................2二、零件分析...............................................................................................................21零件的作用.........................................................................................................22零件的工艺分析.................................................................................................2三、工艺规程设计.......................................................................................................31确定毛坯的制造形式.........................................................................................32基面的选择.........................................................................................................33制定工艺路线.....................................................................................................34毛坯尺寸的确定与机械加工余量.....................................................................55确定各道工序的切削用量及基本工时.............................................................5四、夹具的设计.........................................................................................................141问题的提出.......................................................................................................142夹具设计...........................................................................................................14五、三维建模..............................................................................................................16五、设计总结.............................................................................................................21六、参考文献.............................................................................................................221一、序言机械制造装备课程设计是在我们学完了大学的全部基础课、技术基础课、大部分专业课以及参加了生产实习之后进行的。这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我的大学生活中占有重要的地位。通过本次课程设计，应该得到下述各方面的锻炼：1、能熟练运用机械制造课程中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸确定等问题，保证零件的加工质量。2、提高结构设计的能力。通过设计夹具的训练，应当获得根据被加工零件的加工要求，设计出高效、省力、经济合理而且能保证加工质量的夹具的能力。3、学会使用手册及图表资料。掌握与本设计有关的各种资料的名称、出处、能够做到熟练运用。此次设计的是CA6140车床法兰盘及夹具设计。首先，对工件进行分析得出工艺路线；再着重进行夹具的设计，其中包括定位的设计、夹紧力的设计，夹紧和定位原件的选择。由于能力所限，设计尚存在许多不足之处，恳请老师予以指教。二、零件分析1、零件的作用题目所给的零件是法兰盘，为盘类零件，用于卧式车床上。车床的变速箱固定在主轴箱上，靠该法兰盘定心。法兰盘内孔与主轴的中间轴承外圆相配，外圆与变速箱体孔相配，以保证主轴三个轴承孔同心，使齿轮正确啮合。2、零件的工艺分析法兰盘零件，要求钻孔Ф6和Ф4，保证尺寸3.028，进行夹具设计，生产批量为中批量生产。以零件心轴和一端面定位，夹紧另外一端面。用快换钻套保证孔Ф6和Ф4的位置，即尺寸3.028。2三、工艺规程设计1、确定毛坯的制造形式零件材料是HT200。零件年产量是中批量,而且零件加工的轮廓尺寸不大,在考虑提高生产率保证加工精度后可采用铸造成型，采用方法为砂模机器造型。零...
