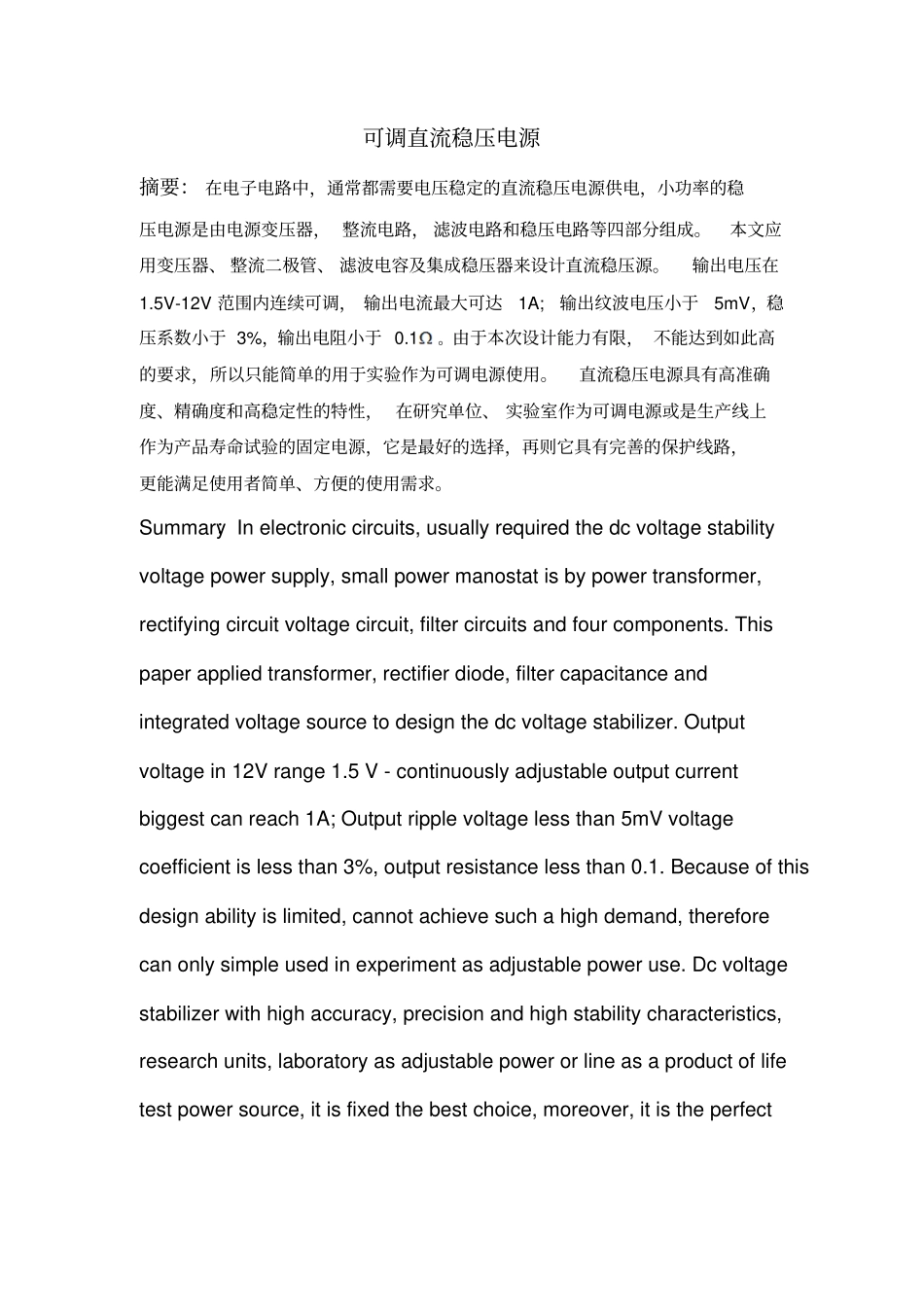

可调直流稳压电源摘要：在电子电路中，通常都需要电压稳定的直流稳压电源供电，小功率的稳压电源是由电源变压器，整流电路，滤波电路和稳压电路等四部分组成。本文应用变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压源。输出电压在1.5V-12V范围内连续可调，输出电流最大可达1A;输出纹波电压小于5mV，稳压系数小于3%，输出电阻小于0.1。由于本次设计能力有限，不能达到如此高的要求，所以只能简单的用于实验作为可调电源使用。直流稳压电源具有高准确度、精确度和高稳定性的特性，在研究单位、实验室作为可调电源或是生产线上作为产品寿命试验的固定电源，它是最好的选择，再则它具有完善的保护线路，更能满足使用者简单、方便的使用需求。Summary：Inelectroniccircuits,usuallyrequiredthedcvoltagestabilityvoltagepowersupply,smallpowermanostatisbypowertransformer,rectifyingcircuitvoltagecircuit,filtercircuitsandfourcomponents.Thispaperappliedtransformer,rectifierdiode,filtercapacitanceandintegratedvoltagesourcetodesignthedcvoltagestabilizer.Outputvoltagein12Vrange1.5V-continuouslyadjustableoutputcurrentbiggestcanreach1A;Outputripplevoltagelessthan5mVvoltagecoefficientislessthan3%,outputresistancelessthan0.1.Becauseofthisdesignabilityislimited,cannotachievesuchahighdemand,thereforecanonlysimpleusedinexperimentasadjustablepoweruse.Dcvoltagestabilizerwithhighaccuracy,precisionandhighstabilitycharacteristics,researchunits,laboratoryasadjustablepowerorlineasaproductoflifetestpowersource,itisfixedthebestchoice,moreover,itistheperfectprotectioncircuit,whichcanbettersatisfyuserssimple,convenientuserequirement.关键词：电源变压器、整流二极管、滤波电容、集成稳压器1引言近几年随着科技的发展，直流稳压电源的工作频率有原来的几十千赫发展到现在的几百千，直流稳压电源是电子技术领域不可缺少的设备，常见的直流稳压电源，大都采用串联式反馈式稳压原理，通过调整输出端取样电阻支路中的电位器来调整输出电压。由于电位器阻值变化的非线性和调整范围窄，使普通直流稳压电源难以实现输出电压的精确调整。稳压电源一般由变压器、整流器和稳压器三大部分组成，如图1所示。变压器把市电交流电压变为所需要的低压交流电。整流器把交流电变为直流电。经滤波后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。RL整流滤波电路稳压电路U0I0U1I1图1直流稳压电源基本组成框图由稳压电路所要求的输入直流来选择合适的变压器，确定整流滤波的电路形式，选择满足要求的整流桥和滤波元件；由输出电压和输出电流确定稳压电路形式，计算各项极限参数来选择稳压电路器件；组装电路，总体调试。实现了同时输出±1.5V电压，输出电流为2A。满足集成稳压电源的技术指标。直流电源输出电压和电流连续可调、稳压与稳流自动切换，输出电压从0伏起调，在额定输出电压范围内任意线性调节，限流保护点可任意设置。双路直流电源可独立输出，也可串联使用，串联时直流电源的从路输出电压跟踪主路输出电压，串联输出电压是额定值的2倍，并联输出时电流是额定值的2倍。该直流电源与开关电源相比，具有精度更高，纹波更小，无高频辐射干扰等特点，更具有适用场合广等优点。2基础理论2.1电源变压器城市电网提供的一般为220V（或380V）/50HZ的正弦交流电，电源变压器的作用是将电网交流电压变换成整流滤波电路所需要的交流电压。然后再将其次级输出电压去整流、滤波和稳压，最后得到所需要的直流电压幅值。如图2所示是各种变压器的符号。图2变压器符号2.2变压器部分参数介绍1、电压比初、次级电压和线圈圈数具有以下关系，即:2、效率在额定功率时，变压器的输出功率和输入功率的比值称为变压器的效率，即:变压器的效率与变压器的功率等级有密切关系，通常功率越大，损耗就越小，效率也就越高；反之，功率越小，效率也就越低。3、额定电压指在变压器的初级线圈上所允许施加的电压，正常工作时，变压器初级绕组上施加的电压不得大...
