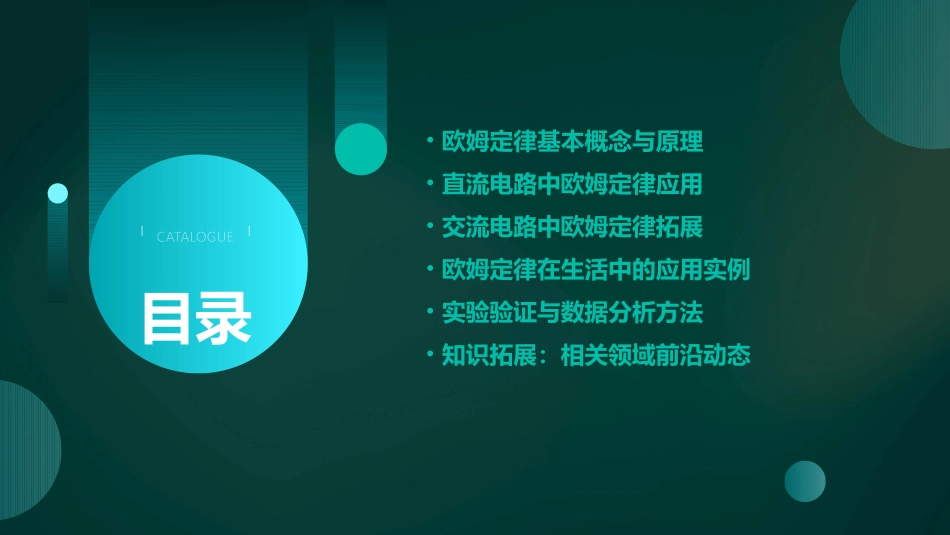

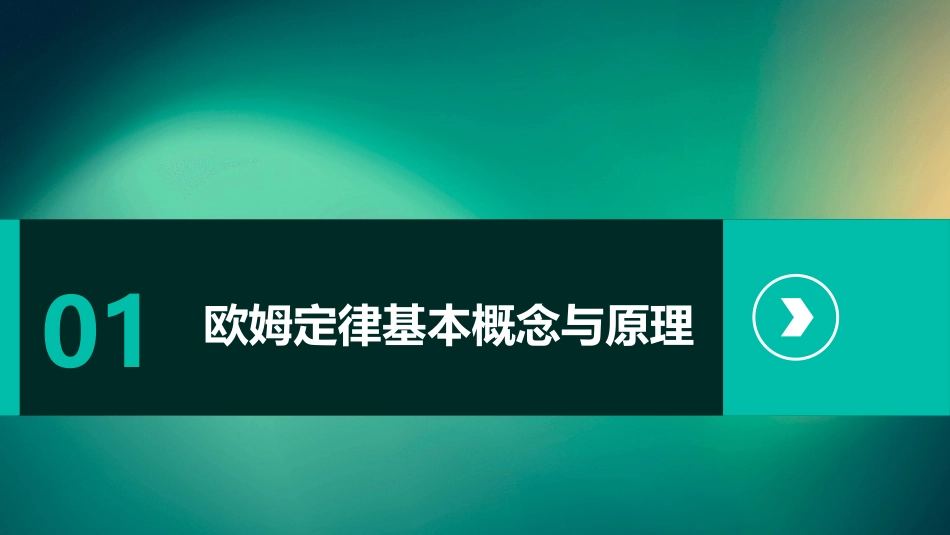

2024全新欧姆定律ppt课件CATALOGUE目录•欧姆定律基本概念与原理•直流电路中欧姆定律应用•交流电路中欧姆定律拓展•欧姆定律在生活中的应用实例•实验验证与数据分析方法•知识拓展：相关领域前沿动态01欧姆定律基本概念与原理电流、电压和电阻定义电流（I）电荷的定向移动形成电流，单位时间内通过导体横截面的电荷量定义为电流强度，单位是安培（A）。电压（U）电场中两点的电势之差称为电压，单位是伏特（V）。在电路中，电压是推动电荷定向移动形成电流的原因。电阻（R）表示导体对电流阻碍作用的大小，是一个反映导体导电性能的物理量。单位是欧姆（Ω），电阻越大，导体对电流的阻碍作用越强。欧姆定律公式I=U/R。该公式揭示了电流、电压和电阻之间的定量关系，是电路分析的基础。欧姆定律意义对于线性元件，当施加在其两端的电压一定时，通过它的电流与它的电阻成反比；反之，当通过线性元件的电流一定时，它两端的电压与它的电阻成正比。这一规律为电路分析和设计提供了重要依据。欧姆定律公式及意义线性与非线性元件特性在电路分析中，如果元件的伏安特性曲线是一条通过原点的直线，则称该元件为线性元件。线性元件的电阻值不随其两端的电压或通过的电流而变化，其伏安特性服从欧姆定律。线性元件特性与线性元件不同，非线性元件的伏安特性曲线不是一条直线。这意味着非线性元件的电阻值会随着其两端的电压或通过的电流而变化。典型的非线性元件有二极管、晶体管等。在分析包含非线性元件的电路时，不能直接应用欧姆定律，而需要采用其他分析方法。非线性元件特性02直流电路中欧姆定律应用串联电路分析方法电流路径唯一，电流处处相等；总电压等于各元件电压之和；串联与并联电路分析方法总电阻等于各元件电阻之和。并联电路分析方法各支路电流独立，总电流等于各支路电流之和；串联与并联电路分析方法0102串联与并联电路分析方法总电阻的倒数等于各支路电阻倒数之和。各支路电压相等，总电压等于任一支路电压；电源内阻是电源内部阻抗，影响电源输出性能；考虑内阻的电路分析方法根据欧姆定律分析电路，考虑内阻对电压、电流分配的影响。电源内阻概念及影响内阻越大，电源效率越低，输出电压随负载变化越大。将电源内阻纳入电路模型，作为串联电阻处理；010203040506电源内阻对电路影响测量误差来源仪表精度限制；环境因素（如温度、湿度）影响；测量误差来源及减小方法人为操作误差。减小测量误差方法选择高精度测量仪表；测量误差来源及减小方法控制环境因素，保持测量环境稳定；提高操作技能，规范测量步骤；采用多次测量取平均值等方法减小随机误差。测量误差来源及减小方法03交流电路中欧姆定律拓展在交流电路中，电阻、电感和电容对电流的阻碍作用被统一称为阻抗。阻抗定义复数表示阻抗角阻抗用复数表示，实部为电阻，虚部为电感和电容的反应性。复数阻抗的辐角表示阻抗角，反映电感和电容在交流电路中的相位差。030201复数阻抗概念引入123通过串并联公式，将交流电路中的电阻、电感和电容进行等效变换。电阻、电感和电容的串并联利用复数运算规则，实现复数阻抗的串并联等效变换。复数阻抗的串并联将交流电源等效为电压源或电流源，简化电路分析。电源的等效变换交流电路等效变换技巧频率响应特性分析交流电路对不同频率信号的响应特性称为频率响应。反映交流电路对不同频率信号幅度的放大或衰减特性。反映交流电路对不同频率信号相位的移动特性。用图形表示幅频特性和相频特性，便于分析和设计交流电路。频率响应概念幅频特性相频特性波特图04欧姆定律在生活中的应用实例电视机01电视机内部电路遵循欧姆定律，通过调节电阻控制电流大小，从而改变屏幕亮度、对比度等参数。安全使用指南包括避免长时间观看、定期清理灰尘、防止潮湿等。电冰箱02电冰箱制冷系统通过欧姆定律调节电流，控制压缩机运行，达到制冷效果。安全使用指南包括定期除霜、保持通风良好、避免频繁开关门等。洗衣机03洗衣机的电机控制系统遵循欧姆定律，通过调节电流控制电机转速，实现洗涤、脱水等功能。安全使用指南包括定期清洗滤网、避免超载、使用专用插座等。家用电器安全使用指南03空...
