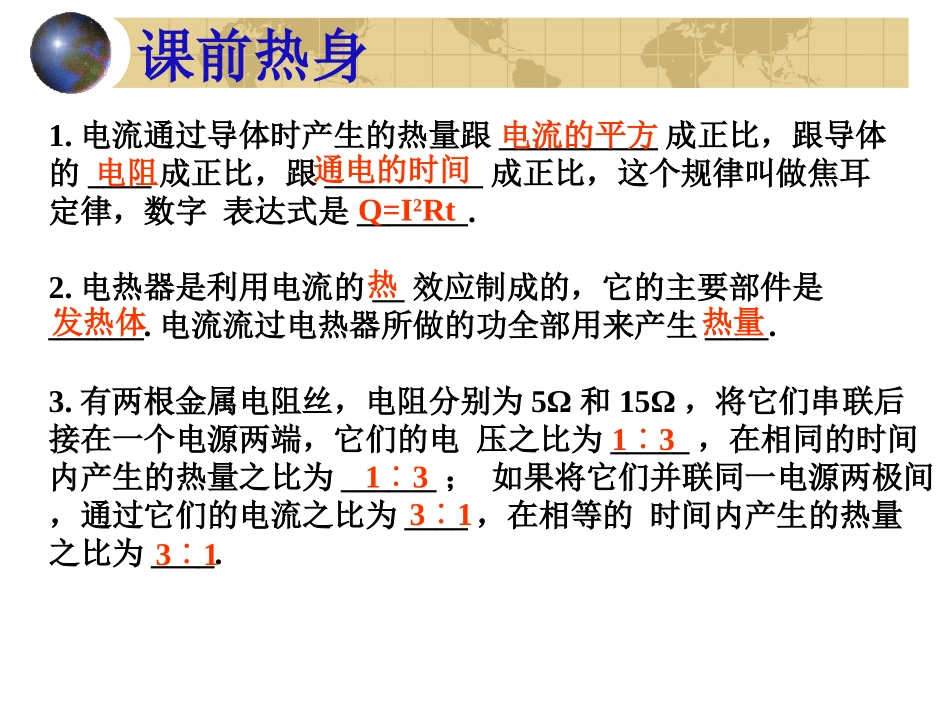

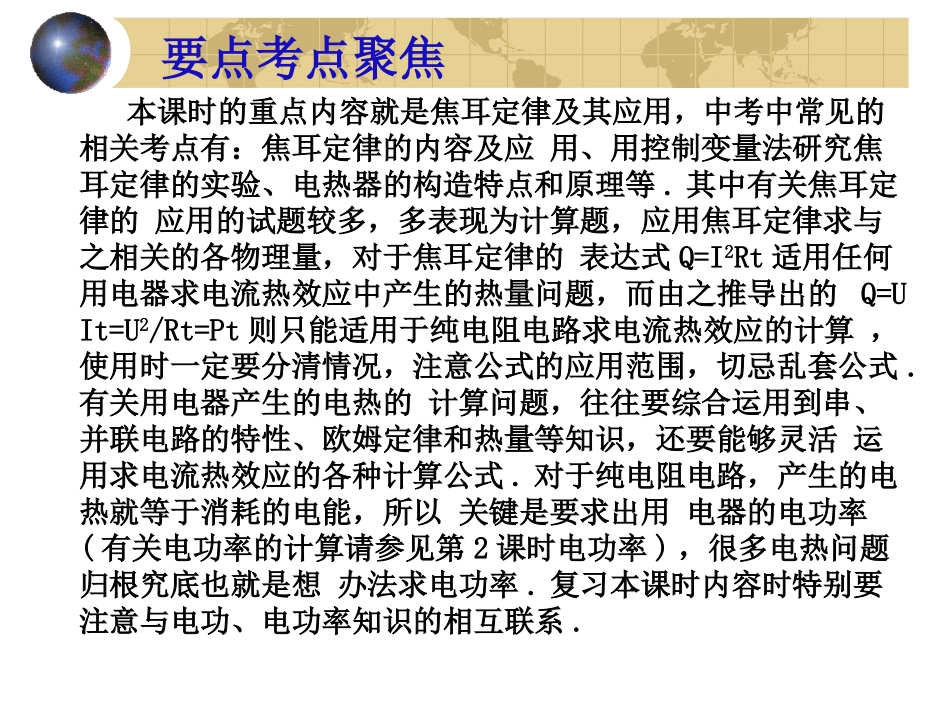

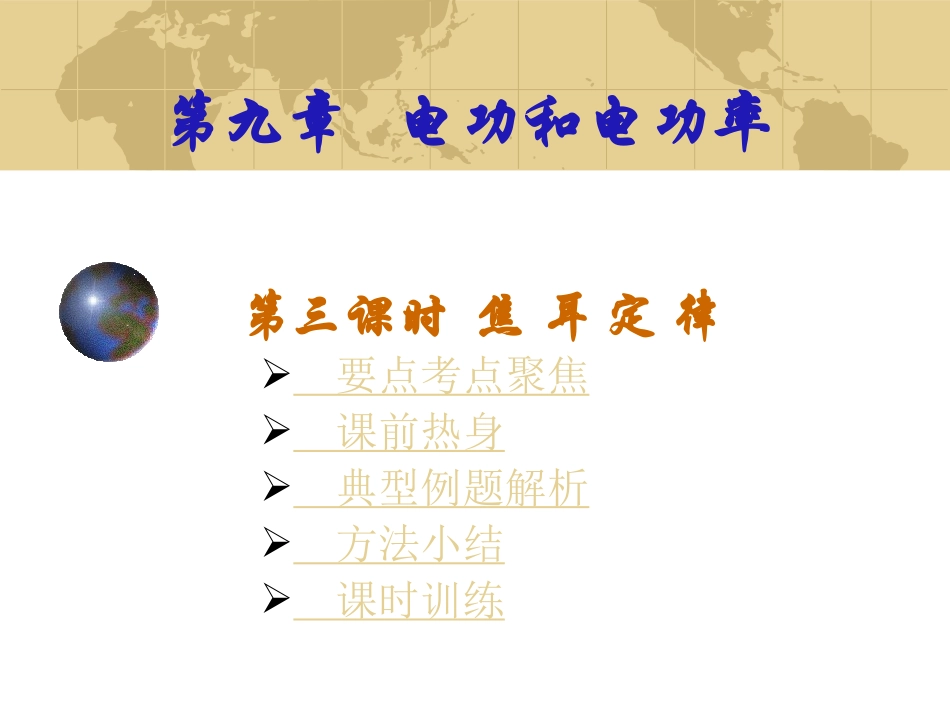

第三课时焦耳定律要点考点聚焦课前热身典型例题解析方法小结课时训练第九章电功和电功率要点考点聚焦本课时的重点内容就是焦耳定律及其应用，中考中常见的相关考点有：焦耳定律的内容及应用、用控制变量法研究焦耳定律的实验、电热器的构造特点和原理等.其中有关焦耳定律的应用的试题较多，多表现为计算题，应用焦耳定律求与之相关的各物理量，对于焦耳定律的表达式Q=I2Rt适用任何用电器求电流热效应中产生的热量问题，而由之推导出的Q=UIt=U2/Rt=Pt则只能适用于纯电阻电路求电流热效应的计算，使用时一定要分清情况，注意公式的应用范围，切忌乱套公式.有关用电器产生的电热的计算问题，往往要综合运用到串、并联电路的特性、欧姆定律和热量等知识，还要能够灵活运用求电流热效应的各种计算公式.对于纯电阻电路，产生的电热就等于消耗的电能，所以关键是要求出用电器的电功率(有关电功率的计算请参见第2课时电功率)，很多电热问题归根究底也就是想办法求电功率.复习本课时内容时特别要注意与电功、电功率知识的相互联系.课前热身1.电流通过导体时产生的热量跟__________成正比，跟导体的____成正比，跟__________成正比，这个规律叫做焦耳定律，数字表达式是_______.2.电热器是利用电流的__效应制成的，它的主要部件是______.电流流过电热器所做的功全部用来产生____.3.有两根金属电阻丝，电阻分别为5Ω和15Ω，将它们串联后接在一个电源两端，它们的电压之比为_____，在相同的时间内产生的热量之比为______；如果将它们并联同一电源两极间，通过它们的电流之比为____，在相等的时间内产生的热量之比为____.电流的平方电阻通电的时间Q=I2Rt热发热体热量13∶13∶31∶31∶课前热身4.在两根横截面积相同、长度不同的镍铬合金线两端分别加上相同的电压，那么下列说法中正确的是()A.长的镍铬合金线电阻较大，相同时间内产生的热量较多B.短的镍铬合金线电阻较大，相同时间内产生的热量较多C.长的镍铬合金线电阻较大，相同时间内产生的热量较少D.短的镍铬合金线电阻较小，相同时间内产生的热量较少5.一根电阻丝接在电压U=5V的电源上，在1s内产生的热量是2J，要让该电阻(其电阻大小恒定不变)产生8J的热量，可采用的办法是()A.使电源电压变为10V，通电时间仍为1SB.使电源电压仍为5V，通电时间变为2SC.使电源电压变为20V，通电时间变为SD.使电源电压变为10V，通电时间变为2SCA21课前热身6.有一种家用电熨斗的规格为“220V，300W”，这种电熨斗内部的电热丝的电阻是多少?如在额定电压下工作，1min内产生的热量是多少?【答案】161.3Ω，1.8×104J典型例题解析【例1】用电炉烧水时，电炉丝热得发红，而跟电炉丝连接着铜导线却不怎么热，这是为什么?电炉的电阻丝和铜导线是串联在同一电路中的，所以通过的电流是相同的，时间也是相同的，根据焦耳定律Q=I2Rt可知，当两导体中电流和通电时间均相同时，电流产生的热量与导体的电阻成正比.由于电炉的电阻丝的电阻比铜导线的电阻大得多，所以电炉丝产生的热量比铜导线要大得多.【例2】一台电动机正常工作时线圈两端的电压为380V，线圈的电阻为2Ω，通过线圈的电流为10A.这台电动机正常工作时，一秒钟消耗的电能为____J，产生的热量为___J.3800200典型例题解析【例3】在如图9-3-1所示的电路的方框内有一种发热装置，它是由三段阻值相同的电热丝组成，这个发热装置的电路与方框外的电路相连接.当开关S掷到A点时为高温，掷到B点时为低温(电源电压不变)，且在相同时间内，高温时产生的热量是低温时产生的热量的2倍，试在方框内画出它的电路图.图9-3-1答案典型例题解析典型例题解析【例4】现有甲、乙两只废旧电炉，分别标有“220V，1000W”和“220V，500W”字样，其中电热丝均完好无损.某同学想利用这些电热丝来自制一个电热器接入照明电路中使用，下列设想可行的是()A.要使电热器的电功率为250W，只要将乙电热丝的一半接入电路B.要使电热器的电功率为2000W，只要将乙电热丝分成等长的两段并联后接入电路C.要使电热器的电功率为400W，只要将乙电热丝与一半长的甲电热丝串联后接入电路D.要使电热器的电功率为750W，只要将两只电热丝各取一半串联...
