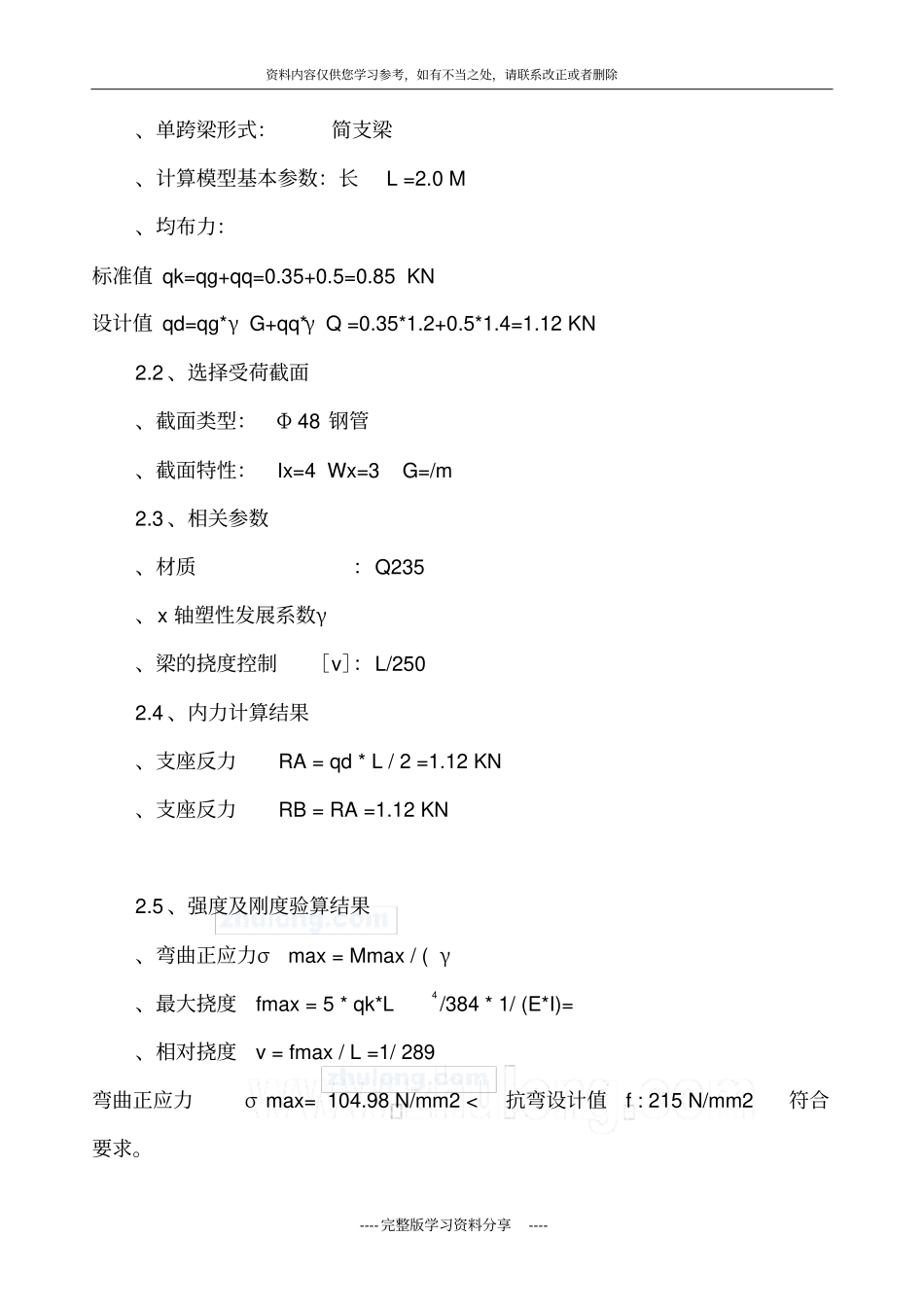

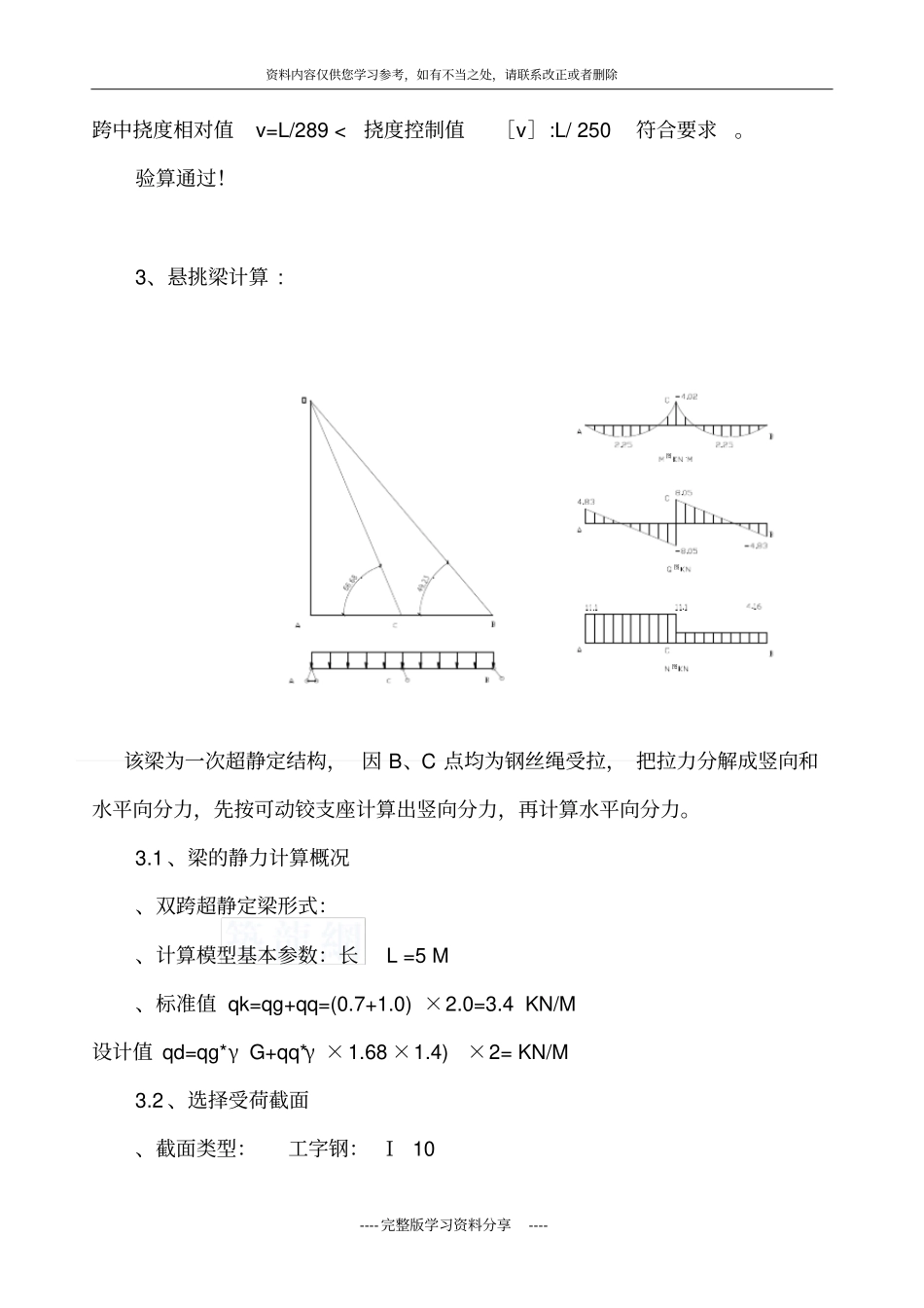

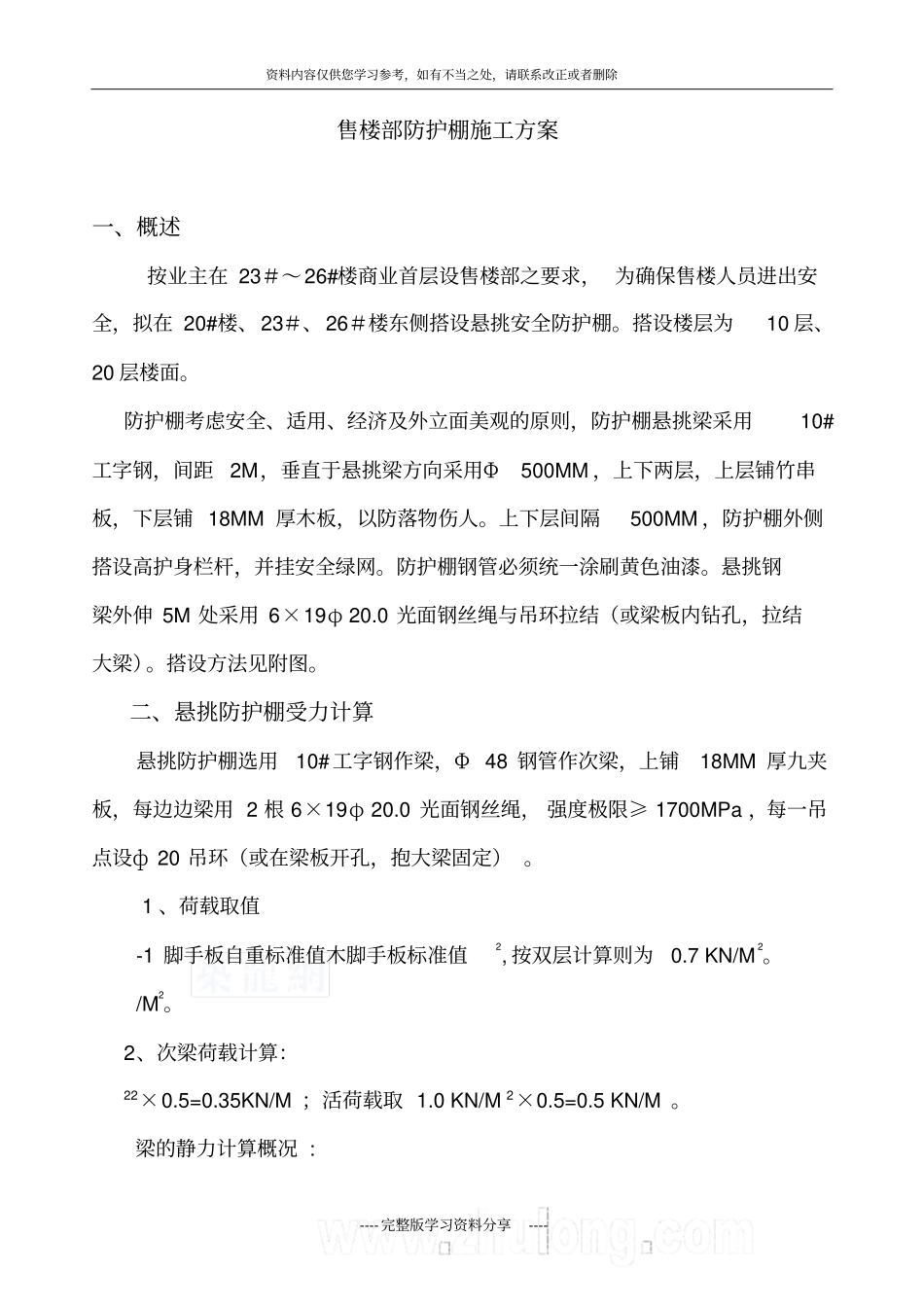

资料内容仅供您学习参考,如有不当之处,请联系改正或者删除----完整版学习资料分享----售楼部防护棚施工方案一、概述按业主在23#~26#楼商业首层设售楼部之要求,为确保售楼人员进出安全,拟在20#楼、23#、26#楼东侧搭设悬挑安全防护棚。搭设楼层为10层、20层楼面。防护棚考虑安全、适用、经济及外立面美观的原则,防护棚悬挑梁采用10#工字钢,间距2M,垂直于悬挑梁方向采用Φ500MM,上下两层,上层铺竹串板,下层铺18MM厚木板,以防落物伤人。上下层间隔500MM,防护棚外侧搭设高护身栏杆,并挂安全绿网。防护棚钢管必须统一涂刷黄色油漆。悬挑钢梁外伸5M处采用6×19φ20.0光面钢丝绳与吊环拉结(或梁板内钻孔,拉结大梁)。搭设方法见附图。二、悬挑防护棚受力计算悬挑防护棚选用10#工字钢作梁,Φ48钢管作次梁,上铺18MM厚九夹板,每边边梁用2根6×19φ20.0光面钢丝绳,强度极限≥1700MPa,每一吊点设ф20吊环(或在梁板开孔,抱大梁固定)。1、荷载取值-1脚手板自重标准值木脚手板标准值2,按双层计算则为0.7KN/M2。/M2。2、次梁荷载计算:22×0.5=0.35KN/M;活荷载取1.0KN/M2×0.5=0.5KN/M。梁的静力计算概况:资料内容仅供您学习参考,如有不当之处,请联系改正或者删除----完整版学习资料分享----、单跨梁形式:简支梁、计算模型基本参数:长L=2.0M、均布力:标准值qk=qg+qq=0.35+0.5=0.85KN设计值qd=qg*γG+qq*γQ=0.35*1.2+0.5*1.4=1.12KN2.2、选择受荷截面、截面类型:Φ48钢管、截面特性:Ix=4Wx=3G=/m2.3、相关参数、材质:Q235、x轴塑性发展系数γ、梁的挠度控制[v]:L/2502.4、内力计算结果、支座反力RA=qd*L/2=1.12KN、支座反力RB=RA=1.12KN2.5、强度及刚度验算结果、弯曲正应力σmax=Mmax/(γ、最大挠度fmax=5*qk*L4/384*1/(E*I)=、相对挠度v=fmax/L=1/289弯曲正应力σmax=104.98N/mm2<抗弯设计值f:215N/mm2符合要求。资料内容仅供您学习参考,如有不当之处,请联系改正或者删除----完整版学习资料分享----跨中挠度相对值v=L/289<挠度控制值[v]:L/250符合要求。验算通过!3、悬挑梁计算:该梁为一次超静定结构,因B、C点均为钢丝绳受拉,把拉力分解成竖向和水平向分力,先按可动铰支座计算出竖向分力,再计算水平向分力。3.1、梁的静力计算概况、双跨超静定梁形式:、计算模型基本参数:长L=5M、标准值qk=qg+qq=(0.7+1.0)×2.0=3.4KN/M设计值qd=qg*γG+qq*γ×1.68×1.4)×2=KN/M3.2、选择受荷截面、截面类型:工字钢:Ι10图图图.资料内容仅供您学习参考,如有不当之处,请联系改正或者删除----完整版学习资料分享----3.2.2、截面特性:Ix=245cm4Wx=49cm3Sx=cm3G=kg/m、翼缘厚度tf=mm腹板厚度tw=mm3.3、相关参数、材质:Q235、x轴塑性发展系数γ、梁的挠度控制[v]:L/2503.4、内力计算结果按C点挠度相等计算支座反力Yc左=-××2.5=-Y××得X得Pc=94.694.61.161.16、支座反力Y××2.5=-Xb=4.83/tg49.23=KN、支座反力Y××KNKN、最大弯矩Mmax=××2、最大压力N=KN、最大剪力Q=KN资料内容仅供您学习参考,如有不当之处,请联系改正或者删除----完整版学习资料分享----3.5、强度及刚度验算结果、正应力σmax=N/F+Mmax/W=22000/1430N/mm2<抗弯设计值f:215N/mm2符合要求、C处剪应力τC=Q*Sx/(Ix*tw)=25.89N/mm2<抗剪设计值fv:125N/mm2符合要求4、验算钢丝绳的抗拉强度钢丝绳选用6×19φ20.0光面钢丝绳,强度极限≥1700MPa,破断拉力总和≥257kN。断股、锈蚀严重的钢丝绳不得使用。1按下式计算:P=Pc×K式中K——荷载不均匀系数,取。P=1×1.5=26.3KN钢丝绳计算按下列公式:Px≤KaPg式中:Pg——钢丝绳计算拉力,为26.3KN;PG——钢丝绳的钢丝破断拉力总和(KN);a——考虑钢丝受力不均匀的钢丝破断拉力换算系数,取;K——钢丝绳使用安全系数,取8。若采用6×19,绳芯1钢丝绳:aKPPxg=8×26.3/0.85=247.53KNф20的钢丝绳,Pg=257KN>247.53KN安全。资料内容仅供您学习参考,如有不当之处,请联系改正或者删除----完整版学习资料分享----5.选择与钢丝绳配套的卡环钢丝绳吊环:由已选ф20钢丝绳,查表得适用的卡环型号为3.3,其安全荷重33KN>KN。安全。6....
