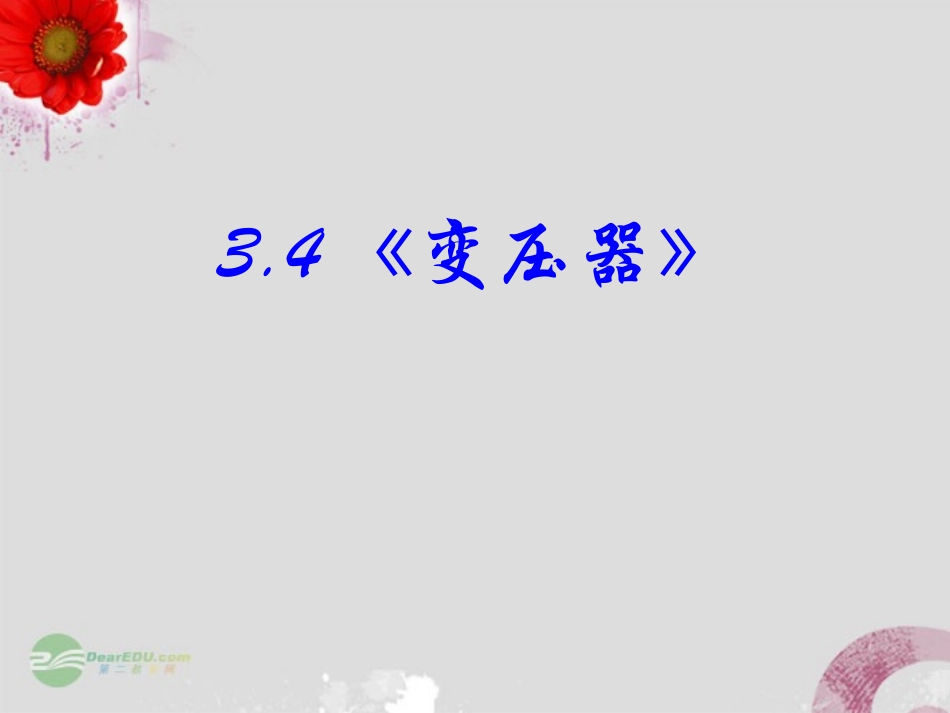

浙江省富阳市高二物理《变压器》课件VIP免费

浙江省富阳市高二物理《变压器》课件_第1页
1/14
浙江省富阳市高二物理《变压器》课件_第2页
2/14
浙江省富阳市高二物理《变压器》课件_第3页
3/14

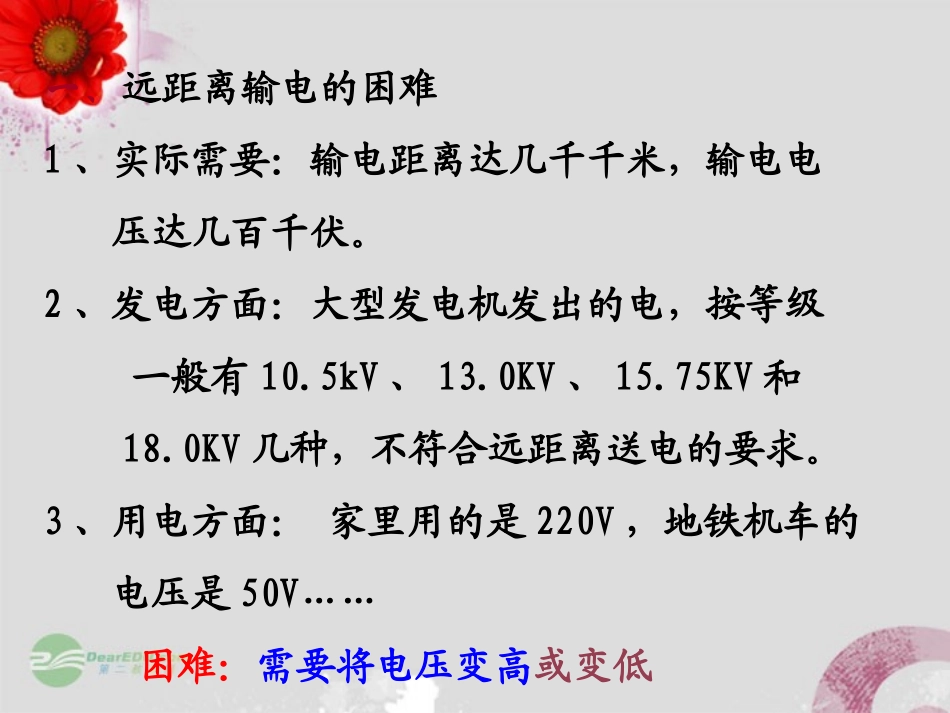

3.4《变压器》一、远距离输电的困难1、实际需要:输电距离达几千千米,输电电压达几百千伏。2、发电方面:大型发电机发出的电,按等级一般有10.5kV、13.0KV、15.75KV和18.0KV几种,不符合远距离送电的要求。3、用电方面:家里用的是220V,地铁机车的电压是50V……困难:需要将电压变高或变低输电过程示意图变压器二、变压器的结构二、变压器的结构变压器由闭合铁芯和绕在闭合铁芯上的原,副线圈组成。或称初级、次级线圈。U1U2原线圈闭合铁芯n1n2副线圈变压器的结构示意图铁芯由硅钢片叠合而成,结圈由漆包线绕成。说明:原线圈接前一级,副线圈接下一级。变压器在电路中的符号:原线圈铁芯副线圈U1U2三、变压器的作用——改变交流电压四、探究变压器两个线圈的电压关系四、探究变压器两个线圈的电压关系-实验结果1、关系:2、升压变压器:能升高电压的。……U2>U11122UnUn=21nn五、变压器为什么能改变电压——工作原理原线圈中通过电流时,铁芯中产生磁场,由于交变电流的大小和方向都在不断变化,铁芯中磁场的强弱和方向也都在不断变化。副线圈与原线圈是套在同一个铁芯上的,通过副线圈的磁场也在不断变化,于是就在副线圈内产生了感应电动势。这个过程叫互感。线圈的各匝之间是串联的,每匝的感应电动势加在一起就是整个线圈的感应电动势。因此,在同一个铁芯上,匝数多的电压高。电压与匝数成正比。小结一、变压器的构造:由闭合铁芯和绕在闭合铁芯上的原,副线圈组成。或称初级、次级线圈。二、电路符号图:三、变压器的作用:升高或降低交流电压,且注意:不能改变直流电压!四、变压器的工作原理:互感。U1n1n2U21122UnUn=【例2】一台理想变压器原线圈的匝数为4400匝,与220V的电源相连,当副线圈接入额定电压为36V的灯泡时,能够正常发光.则变压器副线圈的匝数为()A36匝B72匝C720匝D1440匝【例3】一理想变压器,其原线圈2200匝,副线圈440匝,并接一个100Ω的负载电阻,(1)当原线圈接在44V直流电源电源上时,电压表示数为________V.(2)当原线圈接在220V交变电源上时,电压表示数为________V,.
