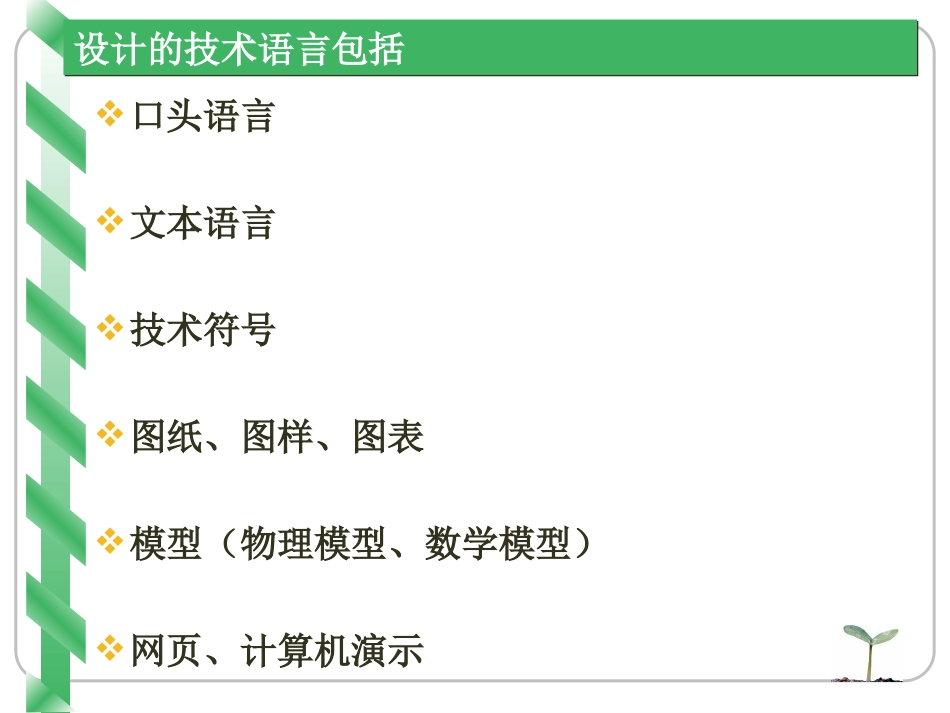

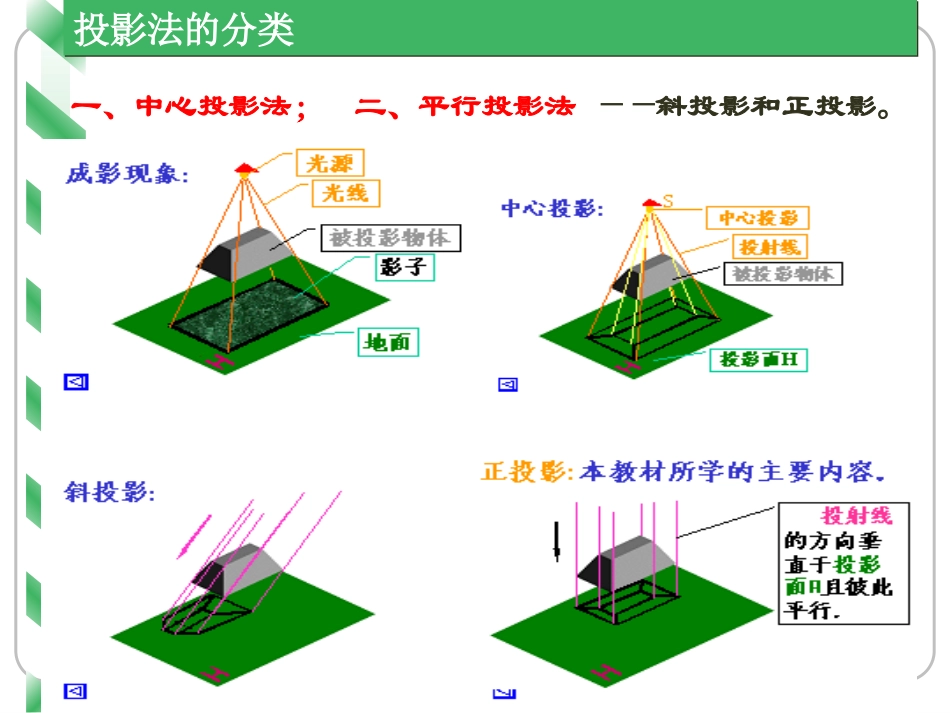

《三视图》设计和交流中的技术语言《三视图》设计的技术语言包括设计的技术语言包括口头语言文本语言技术符号图纸、图样、图表模型（物理模型、数学模型）网页、计算机演示《三视图》投影法的分类投影法的分类一、中心投影法；二、平行投影法——斜投影和正投影。《三视图》正投影法：正投影法：概念：投影光线相互平行并且投影光线与投影平面垂直时，在投影平面上得到物体视图的方法。真实性积聚性收缩性性质：《三视图》下面是一物体正投影得到的一张图，你能看出它是什么形状嘛？《三视图》问题:1.一个方向的投影能不能完整地表达物体的形状和大小，能不能区分不同的物体？问题:1.一个方向的投影能不能完整地表达物体的形状和大小，能不能区分不同的物体？答案：不能怎样才能更完整地表达物体的形状和大小呢？答案:多方向投影（二视图）.《三视图》二视图的特点及三视图《三视图》a.a.正面投影面用正面投影面用““VV””标记；标记；verticalside竖直面b.b.侧面投影面用侧面投影面用““WW””标记；标记；wingside侧面c.c.水平投影面用水平投影面用““HH””标记；标记；horizontalside水平面三视图的形成（1）主视图和俯视图都发映了物体的长度，而且“长对正”；（2）主视图和左视图都反映了物体的高度，而且“高平齐”；（3）俯视图和左视图都反映了物体的宽度，而且“宽相等”；《三视图》课后练习：画出下列物体的三视图《三视图》小结小结《三视图》谢谢观看！
