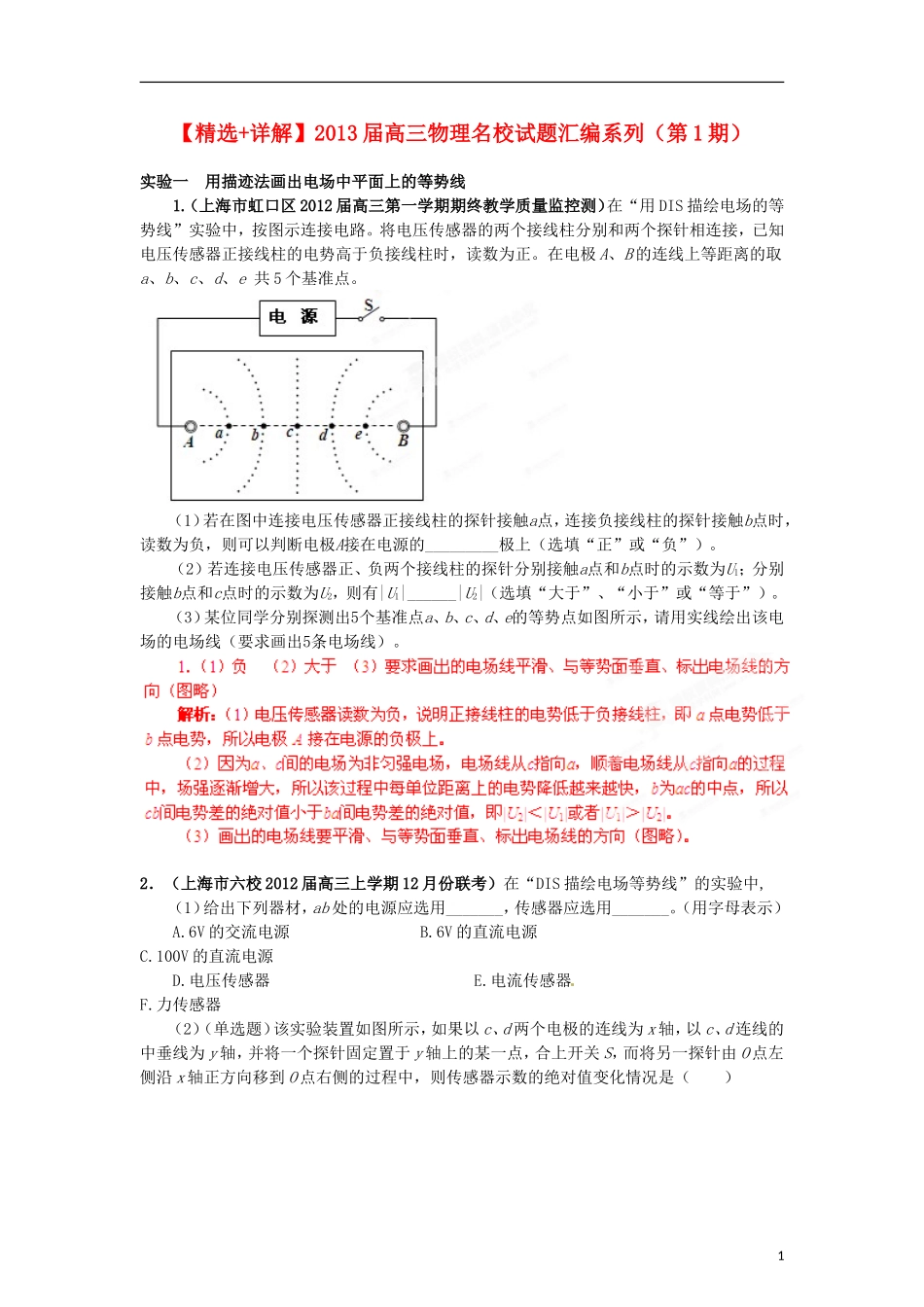

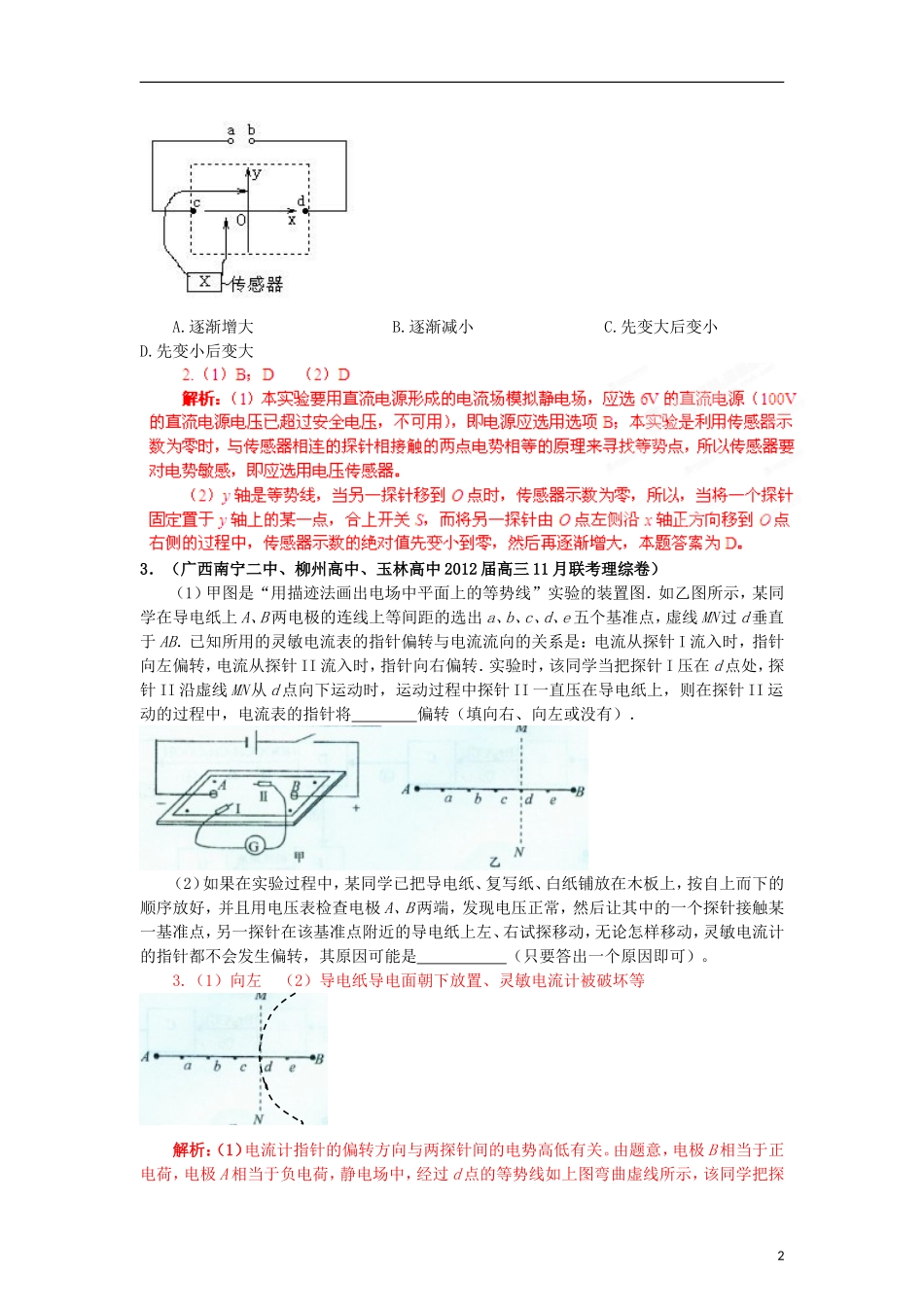

【精选+详解】2013届高三物理名校试题汇编系列（第1期）实验一用描迹法画出电场中平面上的等势线1.（上海市虹口区2012届高三第一学期期终教学质量监控测）在“用DIS描绘电场的等势线”实验中，按图示连接电路。将电压传感器的两个接线柱分别和两个探针相连接，已知电压传感器正接线柱的电势高于负接线柱时，读数为正。在电极A、B的连线上等距离的取a、b、c、d、e共5个基准点。（1）若在图中连接电压传感器正接线柱的探针接触a点，连接负接线柱的探针接触b点时，读数为负，则可以判断电极A接在电源的_________极上（选填“正”或“负”）。（2）若连接电压传感器正、负两个接线柱的探针分别接触a点和b点时的示数为U1；分别接触b点和c点时的示数为U2，则有|U1|______|U2|（选填“大于”、“小于”或“等于”）。（3）某位同学分别探测出5个基准点a、b、c、d、e的等势点如图所示，请用实线绘出该电场的电场线（要求画出5条电场线）。2．（上海市六校2012届高三上学期12月份联考）在“DIS描绘电场等势线”的实验中,（1）给出下列器材，ab处的电源应选用_______，传感器应选用_______。（用字母表示）A.6V的交流电源B.6V的直流电源C.100V的直流电源D.电压传感器E.电流传感器F.力传感器（2）（单选题）该实验装置如图所示，如果以c、d两个电极的连线为x轴，以c、d连线的中垂线为y轴，并将一个探针固定置于y轴上的某一点，合上开关S，而将另一探针由O点左侧沿x轴正方向移到O点右侧的过程中，则传感器示数的绝对值变化情况是（）1A.逐渐增大B.逐渐减小C.先变大后变小D.先变小后变大3．（广西南宁二中、柳州高中、玉林高中2012届高三11月联考理综卷）（1）甲图是“用描迹法画出电场中平面上的等势线”实验的装置图．如乙图所示，某同学在导电纸上A、B两电极的连线上等间距的选出a、b、c、d、e五个基准点，虚线MN过d垂直于AB．已知所用的灵敏电流表的指针偏转与电流流向的关系是：电流从探针I流入时，指针向左偏转，电流从探针II流入时，指针向右偏转．实验时，该同学当把探针I压在d点处，探针II沿虚线MN从d点向下运动时，运动过程中探针II一直压在导电纸上，则在探针II运动的过程中，电流表的指针将偏转（填向右、向左或没有）．（2）如果在实验过程中，某同学已把导电纸、复写纸、白纸铺放在木板上，按自上而下的顺序放好，并且用电压表检查电极A、B两端，发现电压正常，然后让其中的一个探针接触某一基准点，另一探针在该基准点附近的导电纸上左、右试探移动，无论怎样移动，灵敏电流计的指针都不会发生偏转，其原因可能是（只要答出一个原因即可）。3.（1）向左（2）导电纸导电面朝下放置、灵敏电流计被破坏等解析：（1）电流计指针的偏转方向与两探针间的电势高低有关。由题意，电极B相当于正电荷，电极A相当于负电荷，静电场中，经过d点的等势线如上图弯曲虚线所示，该同学把探2针I压在d点处，探针I的电势与等势线上的任何一点的电势相同，当探针II沿虚线MN从d点向下运动时，探针II的电势始终小于上图等势线处电势，即探针I的电势较大，电流从探针I流入电流计，指针向左偏转。实验二描绘小灯泡的伏安特性4．（吉林省长春市2012届高三上学期第一调研测试）某物理学习小组的同学在研究性学习过程中，用伏安法研究某电子元件R1（6V，2.5W）的伏安特性曲线，要求多次测量尽可能减小实验误差，备有下列器材：A．直流电源（6V，内阻不计）B．电流表G（满偏电流3mA，内阻Rg=10Ω）C．电流表A（，内阻未知）D．滑动变阻器R（0~20Ω，5A）E．滑动变阻器R’（0~200Ω，1A）F．定值电阻R0（阻值1990Ω）G．开关与导线若干（1）根据题目提供的实验器材，请你设计出测量电子元件R1伏安特性曲线的电路原理图（R1可用“”表示）。（画在方框内）（2）在实验中，为了操作方便且能够准确地进行测量，滑动变阻器应选用。（填写器材序号）（3）将上述电子元件R1和另一电子元件R2接入如图所示的电路甲中，它们的伏安特性曲线分别如图乙中oa、ob所示。电源的电动势E=6.0V，内阻忽略不计。调节滑动变阻器R3，使电子元件R1和R2消耗的电功率恰好相等，则此时电子元件R1的阻值为Ω，R3接入电路的阻值为Ω（结果保...
