2024版新教材高考物理复习特训卷考点17动力学中的图像问题 VIP免费

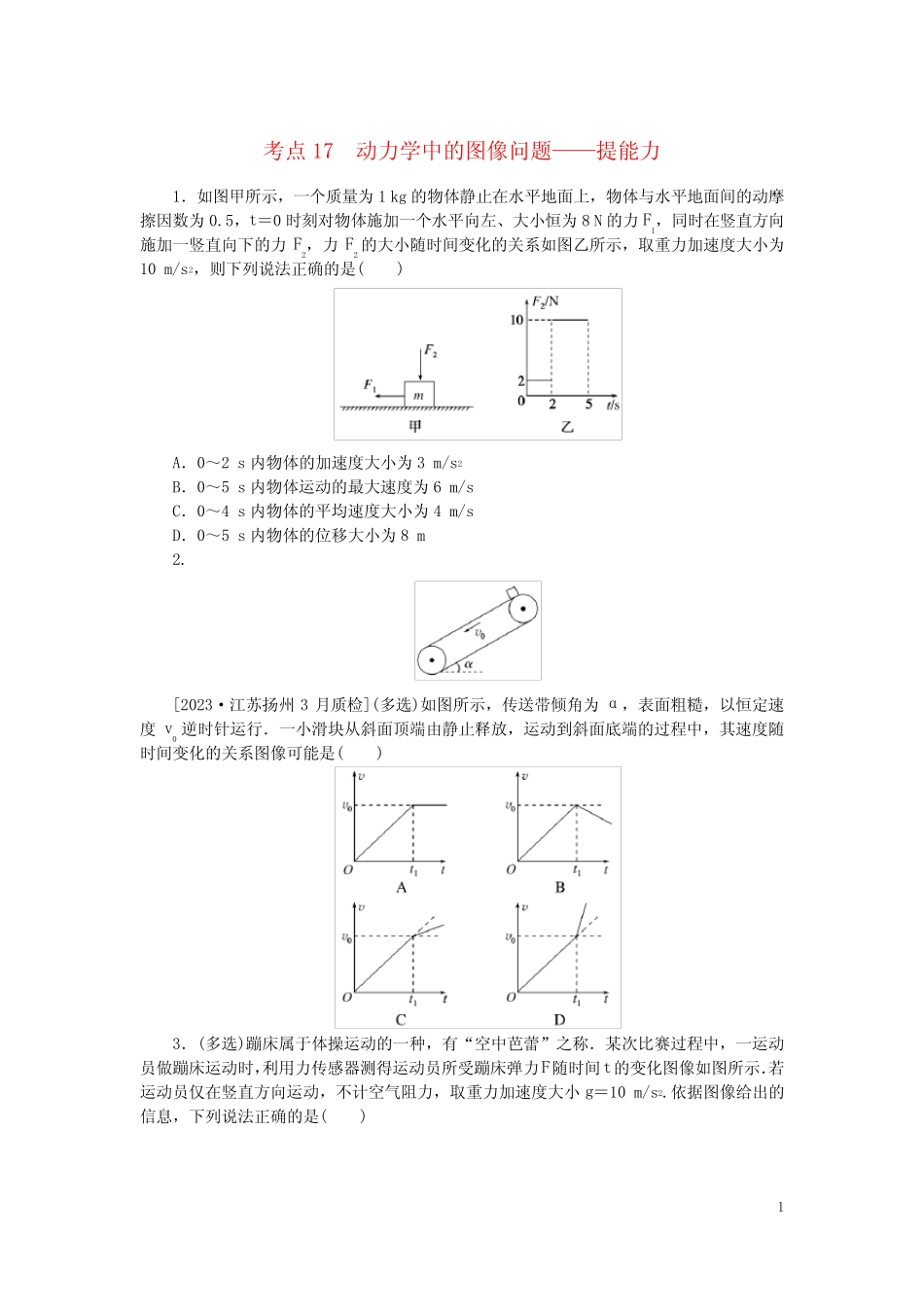

1考点17动力学中的图像问题——提能力1．如图甲所示，一个质量为1kg的物体静止在水平地面上，物体与水平地面间的动摩擦因数为0.5，t＝0时刻对物体施加一个水平向左、大小恒为8N的力F1，同时在竖直方向施加一竖直向下的力F2，力F2的大小随时间变化的关系如图乙所示，取重力加速度大小为10m/s2，则下列说法正确的是()A．0～2s内物体的加速度大小为3m/s2B．0～5s内物体运动的最大速度为6m/sC．0～4s内物体的平均速度大小为4m/sD．0～5s内物体的位移大小为8m2.[2023·江苏扬州3月质检](多选)如图所示，传送带倾角为α，表面粗糙，以恒定速度v0逆时针运行．一小滑块从斜面顶端由静止释放，运动到斜面底端的过程中，其速度随时间变化的关系图像可能是()3．(多选)蹦床属于体操运动的一种，有“空中芭蕾”之称．某次比赛过程中，一运动员做蹦床运动时，利用力传感器测得运动员所受蹦床弹力F随时间t的变化图像如图所示．若运动员仅在竖直方向运动，不计空气阻力，取重力加速度大小g＝10m/s2.依据图像给出的信息，下列说法正确的是()2A．运动员的质量为60kgB．运动员的最大加速度为45m/s2C．运动员离开蹦床后上升的最大高度为5mD．9.3s至10.1s内，运动员一直处于超重状态4．(多选)某同学站在力的传感器上连续完成多次下蹲起立．某时刻作为计时起点，传感器与计算机连接，经计算机处理后得到力的传感器示数F随时间t变化的情况，如图所示．已知该同学质量m＝60kg，重力加速度g＝10m/s2.下列说法正确的是()A．0～4s完成了一次下蹲过程B．0～8s该同学向下的最大加速度约为4.7m/s2C．0～8s该同学向上的最大加速度约为5.3m/s2D．1.8s该同学向下速度达到最大5.(多选)很多智能手机都有加速度传感器，能通过图像显示加速度情况．用手掌托着手机，打开加速度传感器，手掌从静止开始迅速上下运动，得到如图所示的竖直方向上加速度随时间变化的图像，该图像以竖直向上为正方向．由此可判断出()A．手机可能离开过手掌B．手机在t1时刻运动到最高点C．手机在t2时刻开始减速上升D．手机在t1～t3时间内，受到的支持力先减小再增大6．若电梯在运动过程中只受本身的重力与绳索拉力，已知电梯在t＝0时由静止开始上升，其加速度a与时间t的关系如图所示，则下列相关说法正确的是()3A．t＝6s时，电梯处于失重状态B．7～53s时间内，绳索拉力最小C．t＝59s时，电梯处于超重状态D．t＝60s时，电梯速度恰好为07．[2023·黑龙江哈尔滨模拟](多选)如图甲所示，在水平地面上有一长木板B，其上叠放木块A.已知最大静摩擦力等于滑动摩擦力．用一水平力F作用于B，A、B的加速度与F的关系如图乙所示(g＝10m/s2)，则下列说法中正确的是()A．A的质量为0.8kgB．B的质量为0.5kgC．A、B间的动摩擦因数为0.5D．B与地面间的动摩擦因数为0.48．如图甲所示，物块的质量m＝1kg，初速度v0＝10m/s，在一水平向左的恒力F作用下，从O点沿粗糙的水平面向右运动，某时刻恒力F突然反向，大小不变，则整个过程中物块速度的平方随位置坐标变化的关系图像如图乙所示(取g＝10m/s2)，则下列说法正确的是()A．0～5s内物块做匀减速运动B．在t＝1s时刻恒力F反向C.恒力F大小为10ND．物块与水平面间的动摩擦因数为0.49．[2023·广东深圳二模](多选)如图，工人用传送带运送货物，传送带倾角为30°，顺时针匀速转动，把货物从底端A点运送到顶端B点，其速度随时间变化关系如图所示．已知货物质量为10kg，重力加速度取10m/s2.则()4A．传送带匀速转动的速度大小为1m/sB．货物与传送带间的动摩擦因数为32C．A、B两点的距离为16mD．运送货物的整个过程中摩擦力对货物做功15J10．(多选)某实验小组在探究接触面间的动摩擦因数实验中，如图甲所示，将一质量为M的长木板放置在水平地面上，其上表面有另一质量为m的物块，刚开始均处于静止状态．现使物块受到水平力F的作用，用传感器测出水平拉力F，画出F与物块的加速度a的关系如图乙所示．已知重力加速度g＝10m/s2，最大静摩擦力等于滑动摩擦力，整个运动过程中物块从未脱离长木板．则()A．长木板的质量为2kgB．长木板与地面之间的动摩擦因数为0.4C．长木板与物块之间的动摩擦因数为0.1D．当拉力F增大时，长木板的加速度可...
