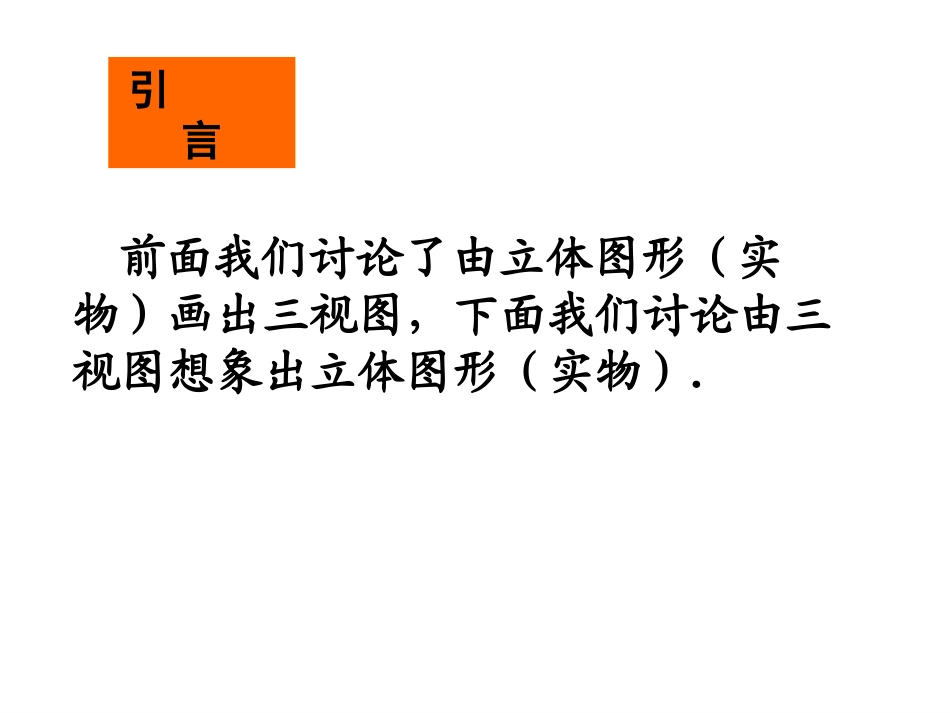

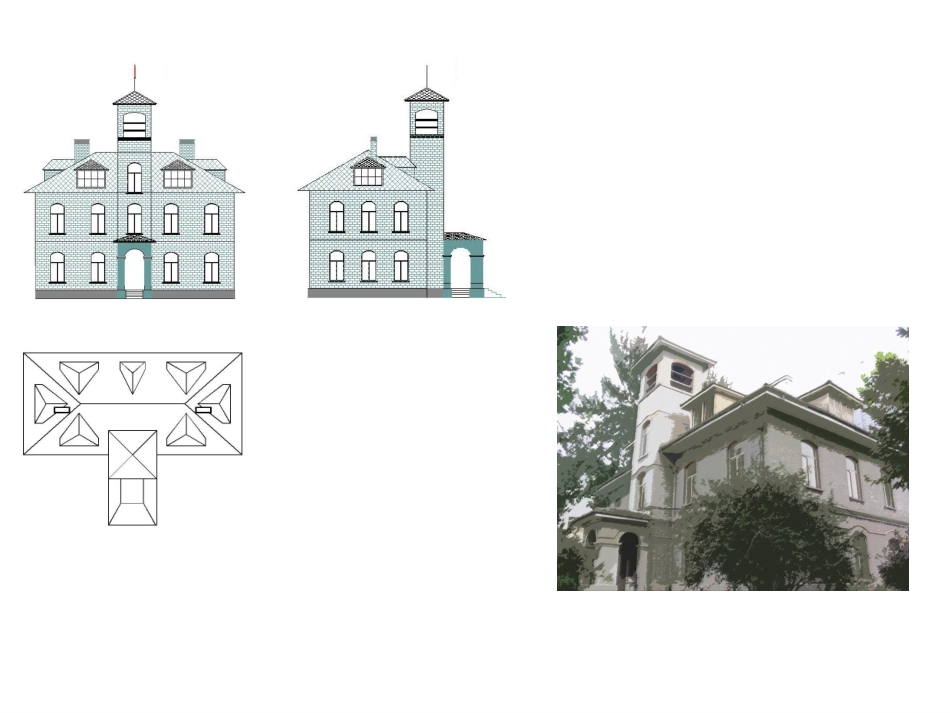

前面我们讨论了由立体图形（实物）画出三视图，下面我们讨论由三视图想象出立体图形（实物）．引言例4根据三视图说出立体图形的名称．分析：由三视图想象立体图形时，要先分别根据主视图、俯视图和左视图想象立体图形的前面、上面和左侧面，然后再综合起来考虑整体图形．解：（1）从三个方向看立体图形，图象都是矩形，可以想象出：整体是长方体，如图所示．（2）从正面、侧面看立体图形，图象都是等腰三角形；从上面看，图象是圆；可以想象出：整体是圆锥，如图所示例5根据物体的三视图摸索物体的现状．分析：由主视图可知，物体正面是正五边形；由俯视图可知，由上向下看物体是矩形的，且有一条棱（中间的实线）可见到，两条棱（虚线）被遮挡；由左视图可知，物体的侧面是矩形的，且有一条棱（中间的实线）可见到．综合各视图可知，物体是五棱柱现状的．解：物体是五棱柱现状的，如图所示．练习由三视图想象实物现状：实物实物使用帮助实物实物5.根据三视图描述物体的形状，试画出物体的表面展开图．主视图俯视图左视图实物形状展开图P118由三视图描述实物形状，画出物体表面展开图(2)P1118由三视图描述实物形状，画出物体表面展开图(2)P1175题根据三视图描述物体的形状．主视图俯视图左视图实物形状主视图俯视图左视图实物形状下面所给的三视图表示什么几何体?直四棱柱下面所给的三视图表示什么几何体?直五棱柱下面所给的三视图表示什么几何体?圆锥下面所给的三视图表示什么几何体?下面所给的三视图表示什么几何体?下面所给的三视图表示什么几何体?下列是一个物体的三视图，请描述出它的形状主视图左视图俯视图三棱锥下面是一个物体的三视图，试说出它的形状主视图左视图俯视图下列是一个物体的三视图，请描述出它的形状主视图左视图俯视图下列是一个物体的三视图，请描述出它的形状用小立方块搭出符合下列三视图的几何体：主视图左视图俯视图主视图左视图俯视图下列是一个物体的三视图，请描述出它的形状主视图俯视图左视图探究根据三视图摆出它的立体图形主视图左视图俯视图例6某工厂要加工一批密封罐，设计者给出了密封罐的三视图，请你按照三视图确定制作每个密封罐所需钢板的面积．分析：对于某些立体图形，沿着其中一些线（例如棱柱的棱）剪开，可以把立体图形的表面展开成一个平面图形——展开图．在实际的生产中，三视图和展开图往往结合在一起使用．解决本题的思路是，由三视图想象出密封罐的立体形状，再进一步画出展开图，从而计算面积．1005050100解：由三视图可知，密封罐的现状是正六棱柱．密封罐的高为50mm，店面正六边形的直径为100mm，边长为50mm，图是它的展开图．由展开图可知，制作一个密封罐所需钢板的面积为60sin5050216250506231506227990（mm2）根据几何体的三视图画出它的表面展开图：练习展开图实物展开图实物练习:1、如图是由一些相同的小正方体构成的几何体的三视图，这些相同的小正方体的个数是()A.4个B.5个C.6个D.7个主视图左视图俯视图2、一个机器零件的三视图如图所示(单位:cm)，这个机器零件是一个什么样的立体图形？它的体积是多少？1510121510主视图左视图俯视图3、一个画家有14个边长为1m的正方体，他在地面上把它们摆放成如图所示的形式，然后他把露出的表面都涂上颜色，那么被涂上颜色的总面积是多少？•⒉由三视图描述几何体（或实物原型），一般步骤为：•①想象：根据各视图想象从各个方向看到的几何体形状；•②定形：综合确定几何体（或实物原型）的形状；•③定大小位置：根据三个视图“长对正，高平齐，宽相等”的关系，确定轮廓线的位置，以及各个方向的尺寸.画三视图是培养空间想象力的一个重要途径.在挑战自我的平台(由物体画三视图,反过来由三视图想象实物的形状)充分展现自我才华.
