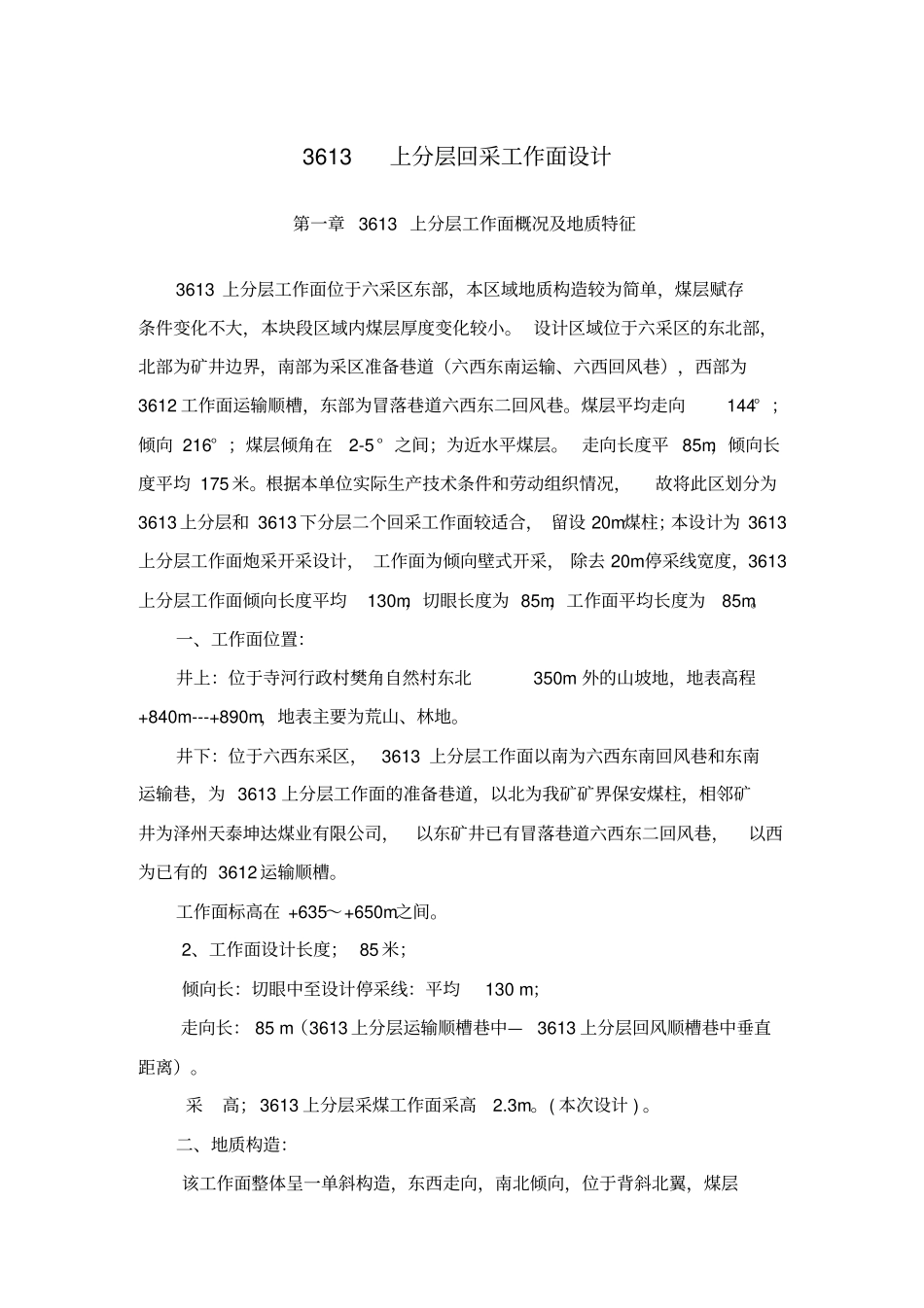

3613上分层回采工作面设计第一章3613上分层工作面概况及地质特征3613上分层工作面位于六采区东部，本区域地质构造较为简单，煤层赋存条件变化不大，本块段区域内煤层厚度变化较小。设计区域位于六采区的东北部，北部为矿井边界，南部为采区准备巷道（六西东南运输、六西回风巷），西部为3612工作面运输顺槽，东部为冒落巷道六西东二回风巷。煤层平均走向144°；倾向216°；煤层倾角在2-5°之间；为近水平煤层。走向长度平85m，倾向长度平均175米。根据本单位实际生产技术条件和劳动组织情况，故将此区划分为3613上分层和3613下分层二个回采工作面较适合，留设20m煤柱；本设计为3613上分层工作面炮采开采设计，工作面为倾向壁式开采，除去20m停采线宽度，3613上分层工作面倾向长度平均130m，切眼长度为85m，工作面平均长度为85m。一、工作面位置：井上：位于寺河行政村樊角自然村东北350m外的山坡地，地表高程+840m---+890m，地表主要为荒山、林地。井下：位于六西东采区，3613上分层工作面以南为六西东南回风巷和东南运输巷，为3613上分层工作面的准备巷道，以北为我矿矿界保安煤柱，相邻矿井为泽州天泰坤达煤业有限公司，以东矿井已有冒落巷道六西东二回风巷，以西为已有的3612运输顺槽。工作面标高在+635～+650m之间。2、工作面设计长度；85米；倾向长：切眼中至设计停采线：平均130m；走向长：85m（3613上分层运输顺槽巷中—3613上分层回风顺槽巷中垂直距离）。采高；3613上分层采煤工作面采高2.3m。(本次设计)。二、地质构造：该工作面整体呈一单斜构造，东西走向，南北倾向，位于背斜北翼，煤层倾角2—5°，平均3°左右。煤层厚度在6.2-6.45m之间，比较稳定，平均厚度为6.3米，构造简单。三、煤层1、本工作面设计开采煤层为3号煤，通过地质资料分析煤层厚度6.3m，上分层采高为2.3米。煤层结构较简单煤层倾角（度）2-5°开采煤层3#煤种无烟煤稳定程度较稳定2、煤层情况描述3613上分层工作面回采的煤层为山西组下组3#煤。煤层结构简单，具有带状结构，层状构造，中大型节理比较发育。该3#煤层为特低硫、中灰、高发热量无烟煤，为良好的动力用煤。普氏硬度f=2.5，煤体容重1.45t/m3,倾角2—5°。三、水文地质：(一)顶底板水源3613上分层工作面水文地质条件比较简单,回采波及的含水层主要是3#煤顶板砂岩,含水性中等，一般为顶板淋水，在揭露附近上分层巷道时未有顶板淋水，估计回采期间水量小于小于0.2m3/h，与其它含水层无直接补给关系，对回采的影响较小。底部含水层对本工作面的开采没有影响。(二)、其它水源的分析由于3613上分层回采巷道为新掘巷道，与相邻各巷道都留设有防水煤柱，为了防治可能与其他采空区或巷道存在水力联系，为确保矿井施工安全，预防突水事故的发生，在工作面回采过程中应坚持'有疑必探，先探后掘'的探放水原则。在掘进前，需安设排水设备，完善排水系统。。其他防尘洒水及注液水量较小，对开采的影响不明显。(三)、涌水量预计该面正常涌水量为0.1m3/h,最大涌水量0.3m3/h。四、顶底板岩性：经过实际揭露，本区域3#煤层顶板常有一层厚度为0.2m伪顶，受采动影响随煤层跨落而跨落。直接顶板一般为细砂岩或泥岩，老顶为细料或中料砂岩。直接顶板较松软，开采后成片或成层冒落，老顶较稳定，一般不易冒落，直接顶板一般在开采后3~5天冒落，岩石硬度系数为2~4。附图一:煤层顶底板综合柱状图五、瓦斯及自燃性：1、掘进、回采时绝对瓦斯涌出量（依据临近3#煤3607工作面工作面的瓦斯参数）、煤尘情况：掘进：qCH4＝0.2—1.2m3/minqCO2＝0.1—0.8m3/min煤尘：6mg/m3回采：qCH4＝2—4.12m3/minqCO2＝1—1.6m3/min煤尘：9mg/m32、煤尘及煤的自燃性：根据山西省煤炭工业局综合测试中心2008年9月的检验报告，3号煤煤尘爆炸性试验结果为火焰长度为0mm，加岩粉量0％，煤尘属无爆炸危险性。3号煤层煤样的自燃倾向性测试结果吸氧量为1.06cm3/g，煤层自燃倾向性等级为Ⅲ级，属不易自燃煤层。六、储量：本区域煤层平均厚度6.3米，3613上分层工作面，设计采高2.3米。1、工业储量：倾斜长×(工作面走向长+工作面保护煤柱)×煤厚×容重＝(170+160)÷2×(85+20)×2.3×1.45≈5.78...
