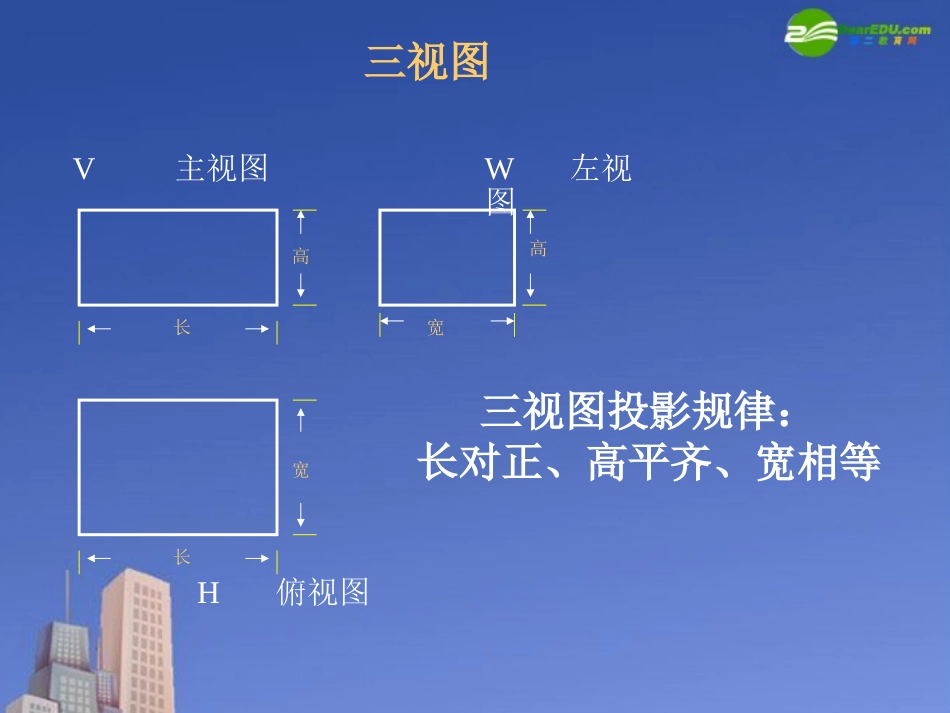

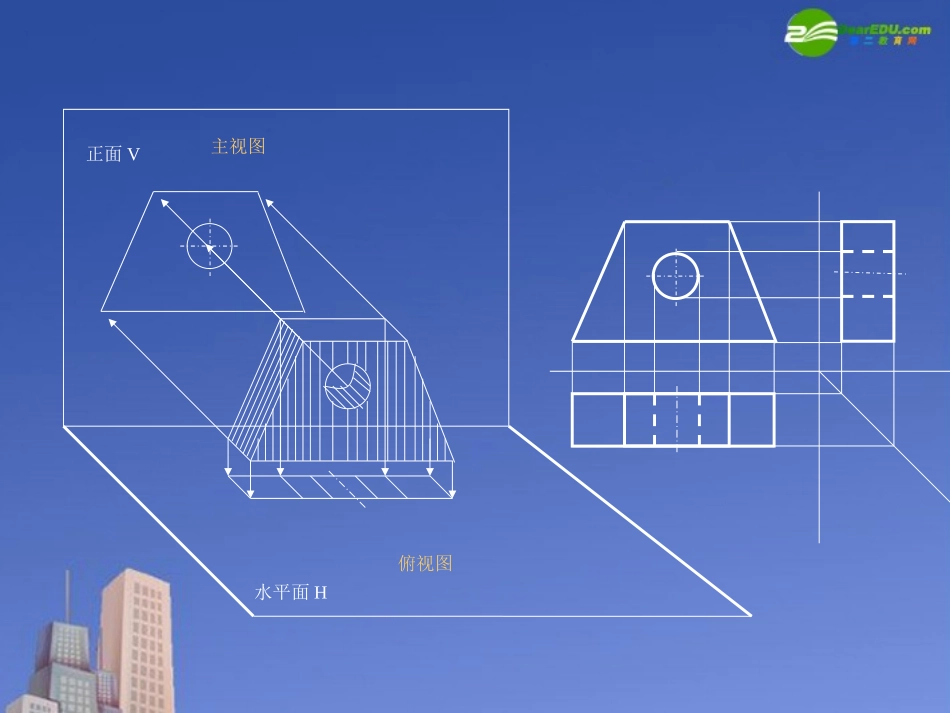

通用技术—技术与设计1第三节、设计和交流中的技术语言三、三视图的画法三视图长V主视图W左视图H俯视图宽长高高宽三视图投影规律：长对正、高平齐、宽相等正面V水平面H主视图俯视图三、三视图的画法组合体是指由若干基本体按不同的形式组合而成的物体。任何复杂机器零件或工程建筑物，都可以看成是由基本体组合而成，所以研究组合体的投影是绘制和阅读工程图样的重要基础。组合体的组合形式一般可分为叠加、挖切、综合三种形式。叠加和挖切是组合的基本形式，多数组合形式既有叠加，又有挖切，属于综合型。轴承座1.选择绘图比例和图纸幅面根据组合体的尺寸大小，选择适当的绘图比例和图纸幅面。在对组合体进行画图、读图和标注时，通常假想把组合体分解成若干个基本体，并搞清各个基本体的形状、基本体间的组合方式，相对位置及其表面连接关系，最后组合综合起来了解整体。这种分析方法称为形体分析法。2.形体分析相交相切2.选择主视图为方便看图，应选择最能反映该组合体形状特征和位置关系的视图作为主视图。比较下图中的A、B、C和D四个方向，沿B向观察所得视图较好。另外，在选择视图时还应考虑：⑴尽可能减少视图中的虚线；⑵尽量使视图中的长方向尺寸大于宽度方向尺寸。3.画底稿画底稿时要用稍硬的铅笔（2H铅笔），逐个画出各组成部分的三视图，一般顺序为由大到小，由外形到内形及3个视图配合作图，并使各部分符合投影规律。4.检查和描深画图步骤：
