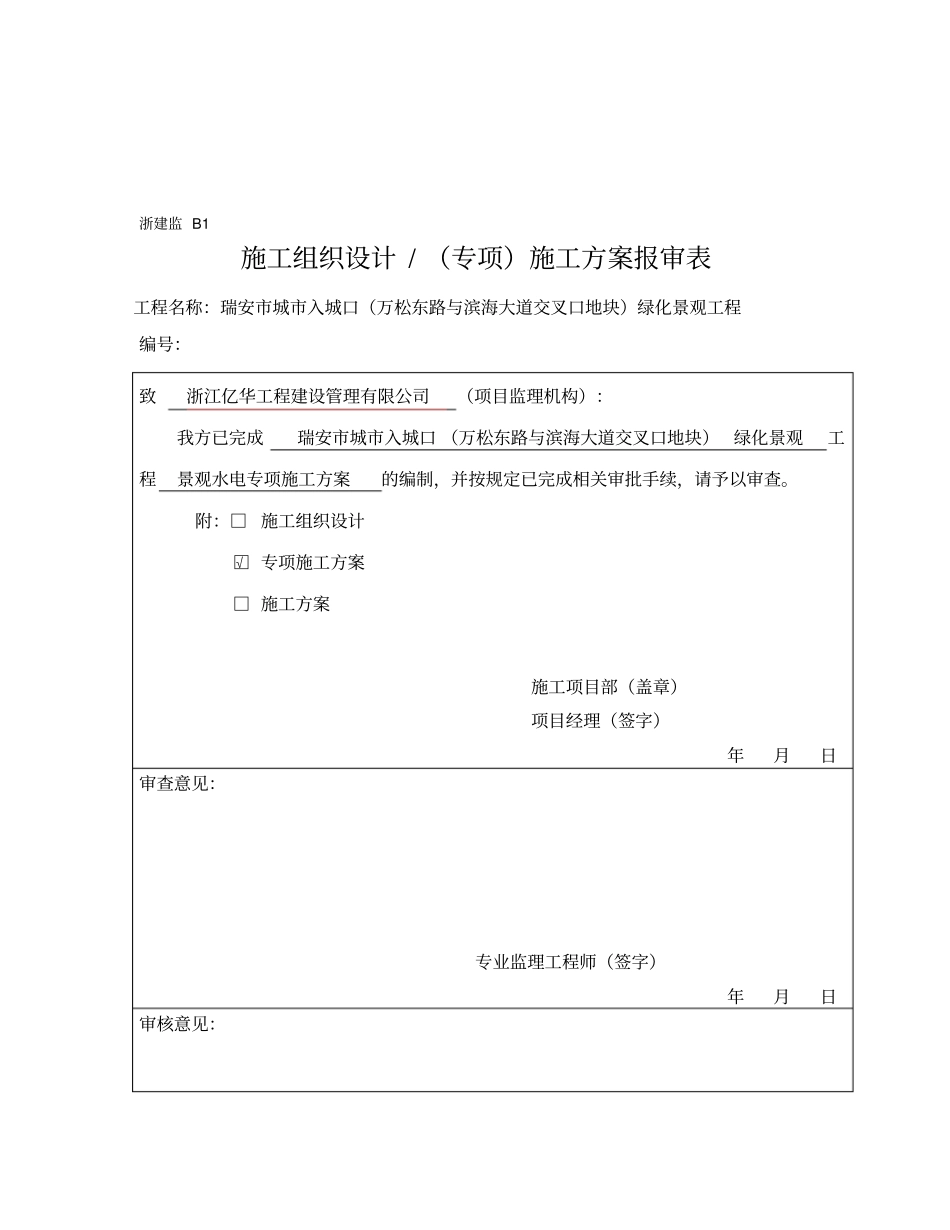

浙建监B1施工组织设计/（专项）施工方案报审表工程名称：瑞安市城市入城口（万松东路与滨海大道交叉口地块）绿化景观工程编号：致浙江亿华工程建设管理有限公司（项目监理机构）：我方已完成瑞安市城市入城口（万松东路与滨海大道交叉口地块）绿化景观工程景观水电专项施工方案的编制，并按规定已完成相关审批手续，请予以审查。附：□施工组织设计□√专项施工方案□施工方案施工项目部（盖章）项目经理（签字）年月日审查意见：专业监理工程师（签字）年月日审核意见：项目监理机构（盖章）总监理工程师（签字）年月日注：本表一式三份，项目监理机构、建设单位、施工单位各一份。瑞安市城市入城口（万松东路与滨海大道交叉口地块）绿化景观工程景观水电施工方案编制：审核：审批：浙江沧海市政园林建设有限公司二零一六年七月二十五日一、工程概况1、工程名称：瑞安市城市入城口（万松东路与滨海大道交叉口地块）绿化景观工程2、建设地点：温万松东路与滨海大道交叉口；3、工程范围：本次建设内容：包括园林景观、绿化及景观照明、浇灌给水、排水工程等；总用地面积12815㎡，绿地面积约12815平方米。本工程由瑞安滨海新区开发建设管理委员会投资建设，温州同邦建筑设计有限公司设计，浙江亿华工程建设管理有限公司监理，浙江沧海市政园林建设有限公司总承包施工。4、施工条件：本工程施工场地内各种杂物清楚完毕，水电已接入现场，已具备“三通一平”条件。5、质量目标：本工程绿化质量目标目测为合格6、工期要求：105日历天（除特殊天气如暴雨、暴雪外）本工程景观水电主要包括绿化浇灌和景观照明及室外排水3个部分，其中浇灌管道材料为钢塑给水管，长度约为650米，安装水表和阀门2套，安装洒水栓25个；景观照明电线管材为PE保护管长度约为1300米，镀锌钢管保护管长度约为200米，安装室外配电箱1台、景观装饰灯123套；室外雨水管道为HDPE双壁波纹管，长度约为500米，砌筑雨水口14座、雨水检查井12座、出水口2座。二、质量控制依据1、招投标文件2、设计图纸3、图纸会审纪要及设计变更文件4、《建筑工程质量验收统一标准（GB50300-2013）5、给水排水构筑物工程施工及验收规范（GB50141—2008）；6、建筑电气工程施工质量验收规范（GB50210－2011）。三、施工准备根据工程的进展情况组织劳动力进场。组织好施工人员熟悉施工图纸和国家有关施工规范，认真做好图纸会审工作。景观水电施工员应分别编制好施工方案，并在施工前对参加施工的工人班组进行详细的施工技术交底，对于一些关健的施工工艺，施工员应先组织好操作示范的观摩，然后再按工艺要求严格施工。落实好工地的临时设施，如工地办公室、材料仓库和工具房等临时用房必须在开工前准备完备。采购部门根据施工员提供的材料机具计划和施工进度计划及时做好材料机具的采购供应工作。四、施工工艺流程五、施工方案在基础和主体施工阶段，必须做好安装前的准备工作，如熟悉施工图、技术交底、备料、管道支架加工、管件加工、管道除锈、刷油防腐等工作。当基础施工达到一定程度并具备安装条件时，即可进行管道安装。管道安装一般按自下而上、分层安装的原则进行。（一）、园林喷灌工程1、给水管道施工工艺：测量放线--沟槽开挖—套接施工----填砂---管线试压---回填土（1）管沟工程a.安全防护：施工期间，应具备充分的安全设备，以保安全。测量放样管道预埋电缆穿管给水配件安装景观灯具安装配电箱安装系统调试b.管沟定线：定线前，应清除管沟经过路线所有的障碍物，按照技术人员的指示，定线放样，经监理人员校验认可后，才可挖土。c.管沟挖掘：每次挖掘的长度，应视交通情况、地形及管径大小，由技术人员决定，凡挖至交通关键部位，应放置铁板或木板，板的厚度，以能安全通过车辆行人为准。管沟的挖掘必须按照管线设计线路，正直平整，不得任意偏斜曲折，管线必须弯曲时，其弯曲角度应按照管子每一承口容许弯度进行。一般允许弯度2o以内。d.管沟断面：管沟宽度及深度应根据规范规定尺寸挖掘。然后再放置水管。管沟中如有积水，须排除才可放管。直管与其他埋设物交叉或接近时，至少应保持20cm间距，以利施工。（2）管粘接施工与...
