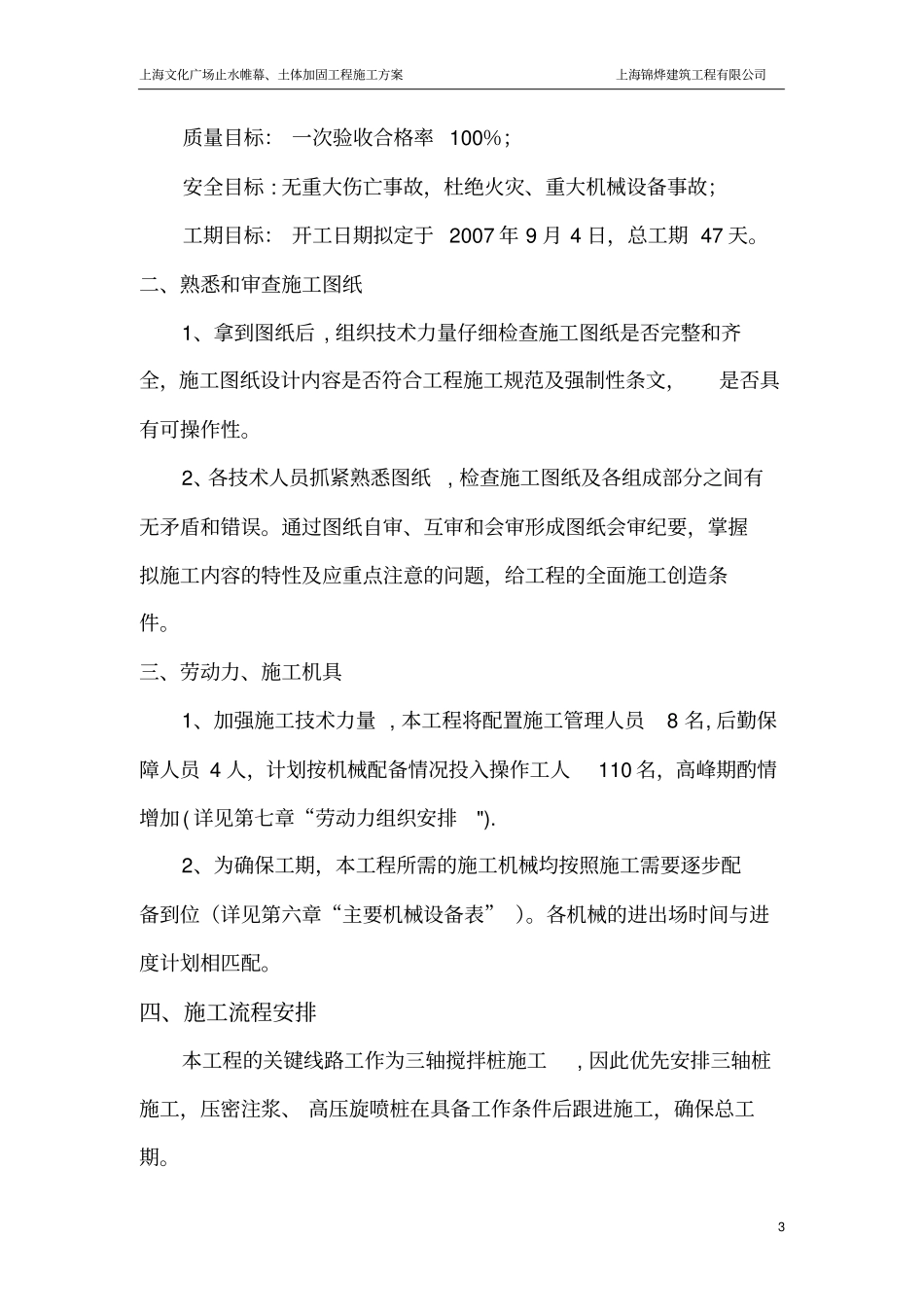

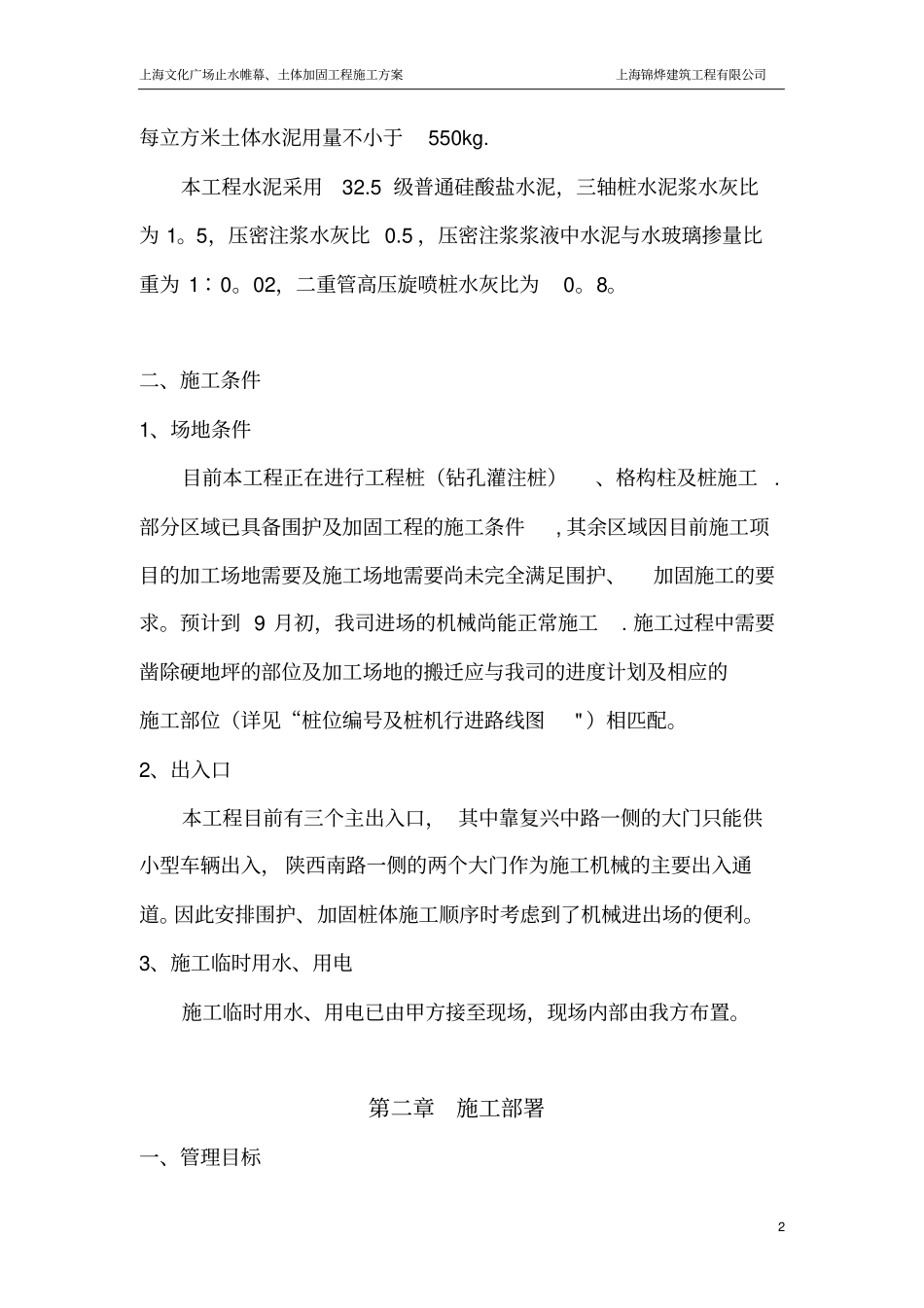

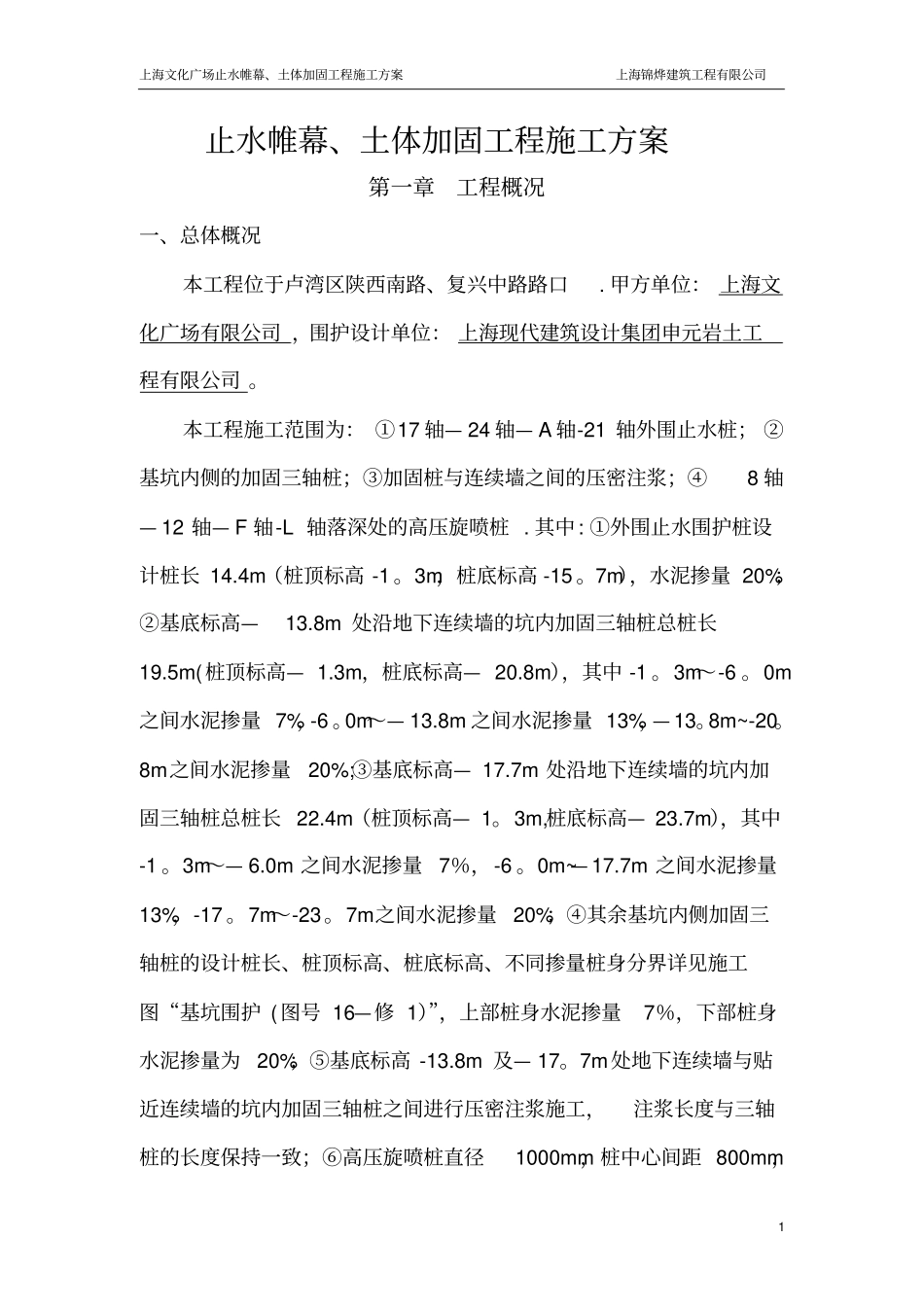

上海文化广场止水帷幕、土体加固工程施工方案上海锦烨建筑工程有限公司1止水帷幕、土体加固工程施工方案第一章工程概况一、总体概况本工程位于卢湾区陕西南路、复兴中路路口.甲方单位：上海文化广场有限公司，围护设计单位：上海现代建筑设计集团申元岩土工程有限公司。本工程施工范围为：①17轴—24轴—A轴-21轴外围止水桩；②基坑内侧的加固三轴桩；③加固桩与连续墙之间的压密注浆；④8轴—12轴—F轴-L轴落深处的高压旋喷桩.其中:①外围止水围护桩设计桩长14.4m（桩顶标高-1。3m，桩底标高-15。7m），水泥掺量20%；②基底标高—13.8m处沿地下连续墙的坑内加固三轴桩总桩长19.5m(桩顶标高—1.3m，桩底标高—20.8m），其中-1。3m～-6。0m之间水泥掺量7%，-6。0m～—13.8m之间水泥掺量13%，—13。8m~-20。8m之间水泥掺量20%;③基底标高—17.7m处沿地下连续墙的坑内加固三轴桩总桩长22.4m（桩顶标高—1。3m,桩底标高—23.7m），其中-1。3m～—6.0m之间水泥掺量7％，-6。0m~—17.7m之间水泥掺量13%，-17。7m～-23。7m之间水泥掺量20%；④其余基坑内侧加固三轴桩的设计桩长、桩顶标高、桩底标高、不同掺量桩身分界详见施工图“基坑围护(图号16—修1）”，上部桩身水泥掺量7％，下部桩身水泥掺量为20%；⑤基底标高-13.8m及—17。7m处地下连续墙与贴近连续墙的坑内加固三轴桩之间进行压密注浆施工，注浆长度与三轴桩的长度保持一致；⑥高压旋喷桩直径1000mm，桩中心间距800mm，上海文化广场止水帷幕、土体加固工程施工方案上海锦烨建筑工程有限公司2每立方米土体水泥用量不小于550kg.本工程水泥采用32.5级普通硅酸盐水泥，三轴桩水泥浆水灰比为1。5，压密注浆水灰比0.5，压密注浆浆液中水泥与水玻璃掺量比重为1∶0。02，二重管高压旋喷桩水灰比为0。8。二、施工条件1、场地条件目前本工程正在进行工程桩（钻孔灌注桩）、格构柱及桩施工.部分区域已具备围护及加固工程的施工条件,其余区域因目前施工项目的加工场地需要及施工场地需要尚未完全满足围护、加固施工的要求。预计到9月初，我司进场的机械尚能正常施工.施工过程中需要凿除硬地坪的部位及加工场地的搬迁应与我司的进度计划及相应的施工部位（详见“桩位编号及桩机行进路线图"）相匹配。2、出入口本工程目前有三个主出入口，其中靠复兴中路一侧的大门只能供小型车辆出入，陕西南路一侧的两个大门作为施工机械的主要出入通道。因此安排围护、加固桩体施工顺序时考虑到了机械进出场的便利。3、施工临时用水、用电施工临时用水、用电已由甲方接至现场，现场内部由我方布置。第二章施工部署一、管理目标上海文化广场止水帷幕、土体加固工程施工方案上海锦烨建筑工程有限公司3质量目标：一次验收合格率100％；安全目标:无重大伤亡事故，杜绝火灾、重大机械设备事故；工期目标：开工日期拟定于2007年9月4日，总工期47天。二、熟悉和审查施工图纸1、拿到图纸后,组织技术力量仔细检查施工图纸是否完整和齐全，施工图纸设计内容是否符合工程施工规范及强制性条文，是否具有可操作性。2、各技术人员抓紧熟悉图纸,检查施工图纸及各组成部分之间有无矛盾和错误。通过图纸自审、互审和会审形成图纸会审纪要，掌握拟施工内容的特性及应重点注意的问题，给工程的全面施工创造条件。三、劳动力、施工机具1、加强施工技术力量,本工程将配置施工管理人员8名,后勤保障人员4人，计划按机械配备情况投入操作工人110名，高峰期酌情增加(详见第七章“劳动力组织安排").2、为确保工期，本工程所需的施工机械均按照施工需要逐步配备到位（详见第六章“主要机械设备表”）。各机械的进出场时间与进度计划相匹配。四、施工流程安排本工程的关键线路工作为三轴搅拌桩施工,因此优先安排三轴桩施工，压密注浆、高压旋喷桩在具备工作条件后跟进施工，确保总工期。上海文化广场止水帷幕、土体加固工程施工方案上海锦烨建筑工程有限公司4第三章主要分部分项工程施工方法第一节三轴搅拌桩施工一、施工步骤(一）场地处理三轴机施工前，必须先进行场地处理，凿除施工区域的硬地坪及其它对施工有影响的障碍物，并用素土回填夯实，路基承重荷载以能行走步履式桩架为准。...
