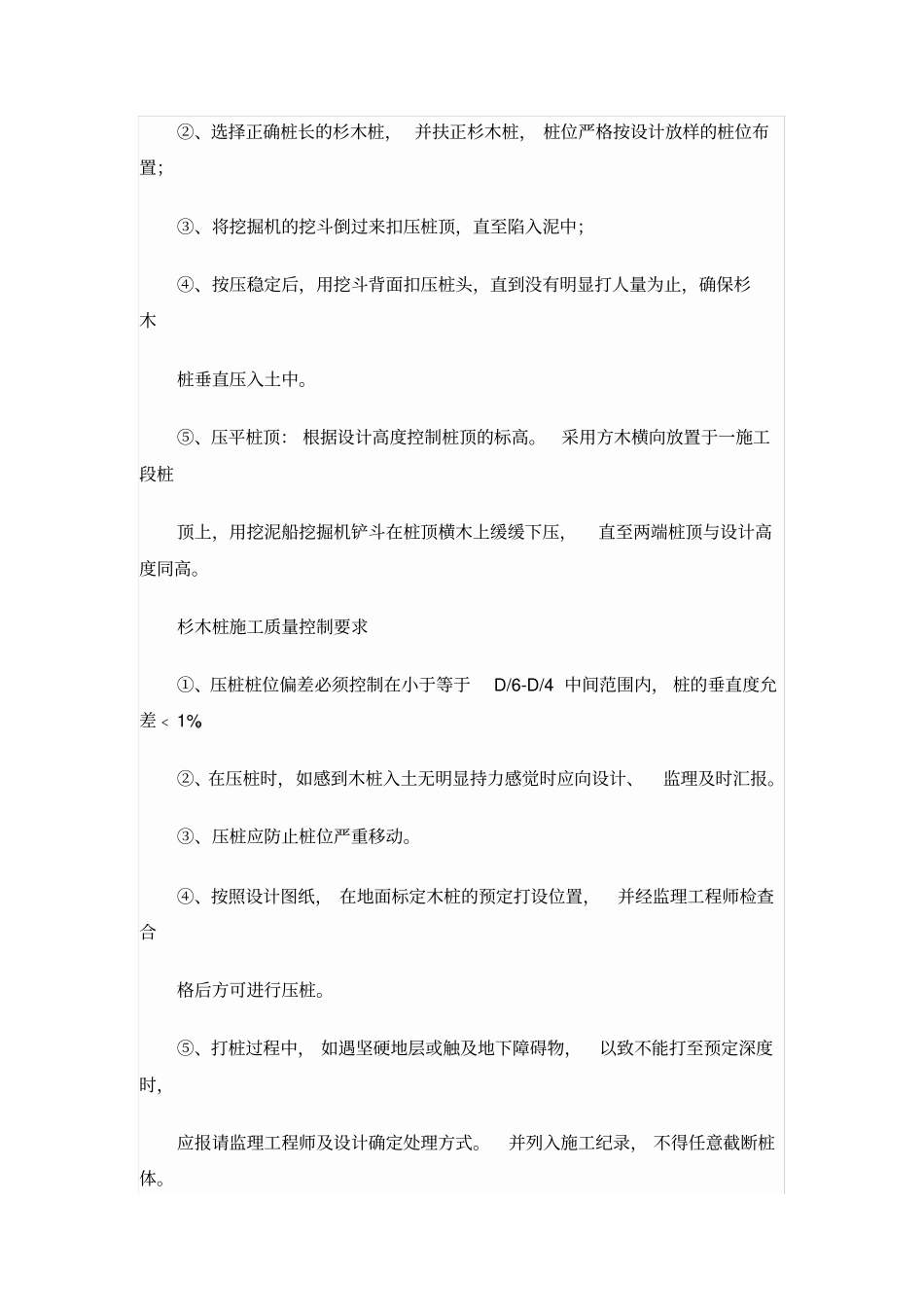

二、分部分项工程施工技术方案（一）设计概述：本工程通过直径120-150mm圆木桩护岸加固，达到河道边坡的稳定，以确保临近建筑物的安全。木桩岸长度250米，结构为4m长木桩，顶标高为2.60m，桩后采用竹篦片覆盖一层土工布挡土，竹篦片后设直径100mm横木一道，三者之间以铁丝绑扎牢固、形成整体。圆木桩上部采用浸沥青三道防腐。木桩护岸采用直径120-150mm圆木桩密排打入。为保证施工顺畅应提前测算出所用圆木桩数量，并及时运到施工现场。（二）施工准备：木桩采购及存放（1）杉木桩主要在当地木材市场采购，采用6T汽车运到工地现场仓库。木桩采购时应注意木材质地，桩长应略大于设计桩长。所用桩木须材质均匀，不得有过大弯曲的情形。木桩各截面中心与木桩轴线（首尾两端连成一直线）的偏差程度不得超过相关规定，另桩身不得有蛀孔、裂纹或其它足以损害强度的瑕疵。（2）杉木桩在吊运、装卸、堆置时，桩身不得遭受冲击或剧烈振动，以免损及桩身。木桩在使用时，应按运抵工地的先后次序使用，同时应检查木桩是否完整。木桩储存地基须坚实而平坦，不得有沉陷现象，避免木桩变形。木桩堆置时，下方应密铺枕木，防止木桩受潮腐烂。（三）施工顺序：制桩→桩位测量→打入圆木桩→圆木桩上部防腐处理→安放竹篱片和土工布→横向联系杆加固→回填土（1）制桩：制桩用的杉木挺直，可保持其原来的锥度，但小头直径与设计尺寸的误差不超过-1cm，单面弯曲度不大于3%。桩的下端削尖，一般根据土壤情况削成规则的三棱或四锥体，锥体长度为直径的1.5~2.0倍。桩尖端稍秃，以免打入时桩尖损坏，锥体各斜面与桩轴基本对称，桩尖的顶点在桩的轴线上，以保证打入时位置正确。①、桩径按设计要求严格控制，且外形直顺光圆；②、小端削成30cm长的尖头，利于打人持力层；③、待准备好总桩数80％以上的桩时，调入挖泥船进行打桩施工，避免挖泥船待桩窝工；④、将备好的桩按不同尺寸及其使用区域分别就位，为打桩做好准备；⑤、严禁使用沙杆等其他木材代替杉木。（2）桩位测量：根据设计图纸进行桩位放样，在杉木桩位置上用石灰线在现场标出，桩位偏差不超过3cm。（3）压桩：护岸圆木桩采用陆路6吨自卸车装运，现场人工布桩，挖泥船吊运、人工扶直就位、船上挖泥机铲斗压桩。压桩前必须先按放样轴线用钢钎探测桩位下有无障碍物，如发现障碍物必须先清除，以确保轴线及压桩质量。圆木桩上部采取浸沥青三道防腐处理。打桩前，桩顶须先截锯平整，其桩身需加以保护，不得有影响功能的碰撞伤痕，桩头部位宜采用铁丝扎紧。挖泥船上挖机为液压挖掘机，打桩时，需两人扶桩就位，将挖斗倒扣在桩顶上，将木桩压入地基一定深度后，杉木桩即可自稳，然后让扶桩人走开，让挖掘机将杉木桩压到设计高程，一般3至5分钟即可压一根桩，工效极高。船上挖掘机压桩流程：①、挖掘机就位，为了使挤密效果好，提高地基承载力，打桩时可由两端向中间压桩；②、选择正确桩长的杉木桩，并扶正杉木桩，桩位严格按设计放样的桩位布置；③、将挖掘机的挖斗倒过来扣压桩顶，直至陷入泥中；④、按压稳定后，用挖斗背面扣压桩头，直到没有明显打人量为止，确保杉木桩垂直压入土中。⑤、压平桩顶：根据设计高度控制桩顶的标高。采用方木横向放置于一施工段桩顶上，用挖泥船挖掘机铲斗在桩顶横木上缓缓下压，直至两端桩顶与设计高度同高。杉木桩施工质量控制要求①、压桩桩位偏差必须控制在小于等于D/6-D/4中间范围内，桩的垂直度允差﹤1%。②、在压桩时，如感到木桩入土无明显持力感觉时应向设计、监理及时汇报。③、压桩应防止桩位严重移动。④、按照设计图纸，在地面标定木桩的预定打设位置，并经监理工程师检查合格后方可进行压桩。⑤、打桩过程中，如遇坚硬地层或触及地下障碍物，以致不能打至预定深度时，应报请监理工程师及设计确定处理方式。并列入施工纪录，不得任意截断桩体。（4）安放竹篱片、土工布及回填土竹篱片和土工布的作用是防止桩后土体从桩后通过圆木桩缝隙流失，因此这一工序的注意事项有两点：一是必须确保竹篱片及土工布相互之间的搭接处不的出现空隙；二是必须确保二者的安放深度到位，即符合设计要求。在安放竹篱片和...
