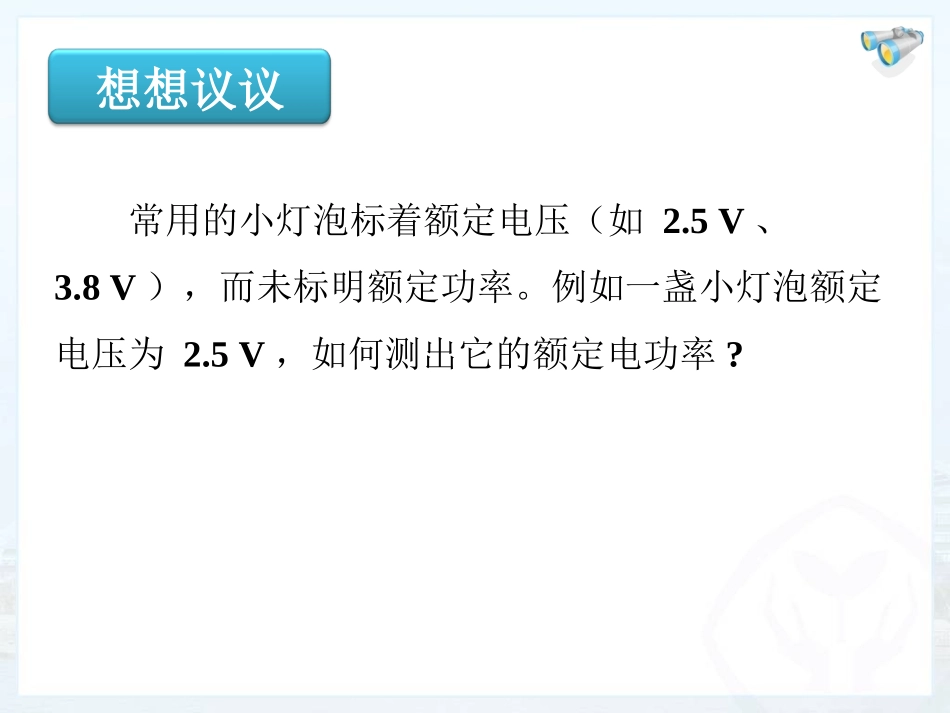

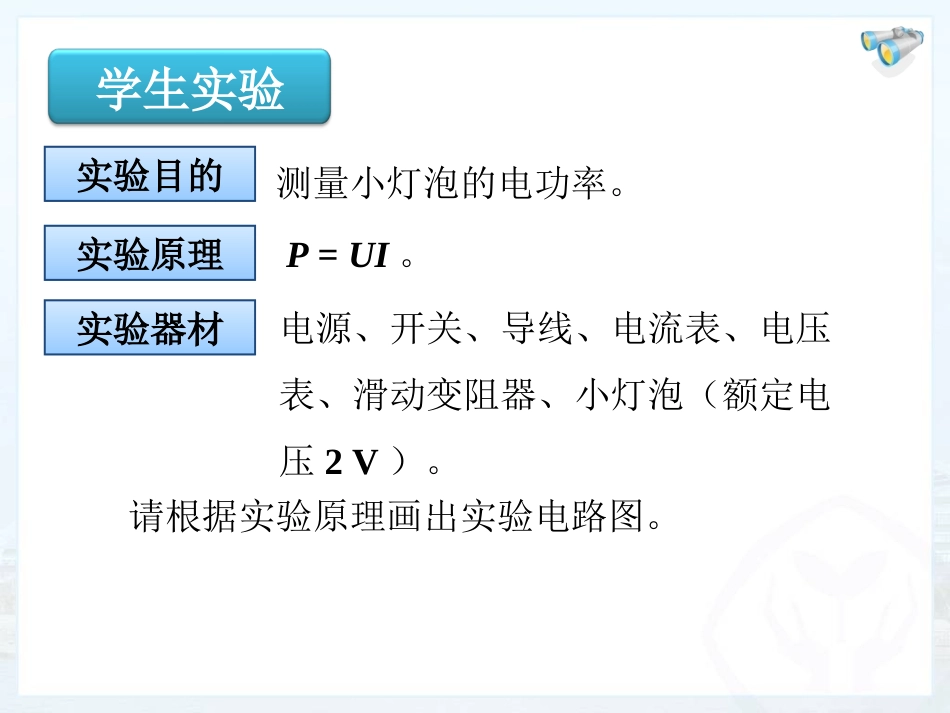

测量小灯泡的电功率第十八章第3节常用的小灯泡标着额定电压(如2.5V、3.8V),而未标明额定功率。例如一盏小灯泡额定电压为2.5V,如何测出它的额定电功率?想想议议测量小灯泡的电功率。P=UI。电源、开关、导线、电流表、电压表、滑动变阻器、小灯泡(额定电压2V)。学生实验实验目的实验原理实验器材请根据实验原理画出实验电路图。实验电路图:VALPS(1)移动变阻器的滑片使小灯泡两端的电压分别为额定电压、低于额定电压、高于额定电压(约1.2U额)。(2)记录电压值,电流值,同时观察比较灯的亮度有何区别。实验要求提示:注意电流表与电压表的量程、滑动变阻器的使用方法。(1)将电压表和电流表指针调零,断开开关,按照电路图连接电路,将滑动变阻器滑片放在阻值最大处。(2)闭合开关,调节滑动变阻器滑片,使电压表示数依次为2V、1.5V和2.4V,依次记下电压表示数U和对应的电流表示数I,分别将U、I记录在表格中;(3)观察并比较三次小灯泡的发光情况,将现象记录在表格中。实验步骤次数电压U/V电流I/A发光情况电功率P/W123次数电压U/V电流I/A发光情况电功率P/W123次数电压U/V电流I/A发光情况电功率P/W123小灯泡的额定电压是_______V。2实验数据次数电压U/V电流I/A发光情况电功率P/W123U实=U额P实=P额灯正常发光U实<U额P实P额灯比正常发光_____U实>U额P实P额灯比正常发光_____灯有可能被______<>暗亮烧毁根据实验结果回答问题:“甲灯标有PZ220V40W”“,乙灯标有PZ220V100W”,将两盏灯并联接在220V电路中,比较两灯的亮度。灯亮度的比较演示实验1:将上述两灯串联接在220V电路中,比较两灯的亮度。比较两盏灯的亮度,应比较它们的实际功率,实际功率大的灯泡亮。1.利用如图所示的器材,测量小灯泡的电功率。(1)在闭合开关前,滑动变阻器连入电路的电阻阻值应最___,即滑片应位于____“端(填左”或右)。大左练一练(2)闭合开关后,发现灯泡不亮,电压表有示数,电流表无示数,则电路中可能出现的故障是_________。灯泡断路练一练(2013重庆)I7.小亮同学做测定“小灯泡的额定电功率”实验时所用器材有电压为6V的电源、额定电压为2.5V的小灯泡(小灯泡的额定功率小于1W)、滑动变阻器有A规格“5Ω2A”、B规格“50ΩlA”可选。以及符合实验要求的电表、开关和导线如图13(甲)是小亮同学没有连接完整的电路。(1)(1)本实验应该选择_________规格的滑动变阻器。连接电路时,开关应_________。(2)请你用笔画线代替导线,将图I3(甲)所示的电路连接完整。(3)小亮同学连好电路后闭合开关,移动滑动变阻器滑片P,发现小灯泡始终不亮,电压表有示数,电流表无示数,则故障可能是(写出一种即可)。(2013重庆)I7.小亮同学做测定“小灯泡的额定电功率”实验时所用器材有电压为6V的电源、额定电压为2.5V的小灯泡(小灯泡的额定功率小于1W)、滑动变阻器有A规格“l0Ω2A”、B规格“50ΩlA”可选。以及符合实验要求的电表、开关和导线如图13(甲)是小亮同学没有连接完整的电路。(4)小亮同学排除故障后闭合开关,移动滑动变阻器滑片P,同时,眼睛应注视(选填序号)。A.小灯泡亮度B.电压表示数C.电流表示数D.滑动变阻器滑片(5)小亮同学移动滑动变阻器滑片P到某处时,电压表的示数为2.2V,要测量小灯泡的额定功率是,应将滑片P向端移动(选填“A”或“B")。当小灯泡正常发光时,电流表示数如图13(乙)所示,则小灯泡的额定功率是W,此时小灯泡的电阻是Ω。该实验中滑动变阻器除了保护电路外,还有的作用。(2013重庆)I7.小亮同学做测定“小灯泡的额定电功率”实验时所用器材有电压为6V的电源、额定电压为2.5V的小灯泡(小灯泡的额定功率小于1W)、滑动变阻器有A规格“l0Ω2A”、B规格“50ΩlA”可选。以及符合实验要求的电表、开关和导线如图13(甲)是小亮同学没有连接完整的电路。(6)小亮利用该电路探究电流跟电阻的关系,他将小灯泡换成多个定值电阻R,保持电压表示数始终为如图13(丙)所示,多次更换阻值不同的定值电阻R,并记录各次电流表的示数,若不更换其他器材,为了能够完成实验,更换的电阻阻值不能够大于Ω。(3)排除故障后,再次...
