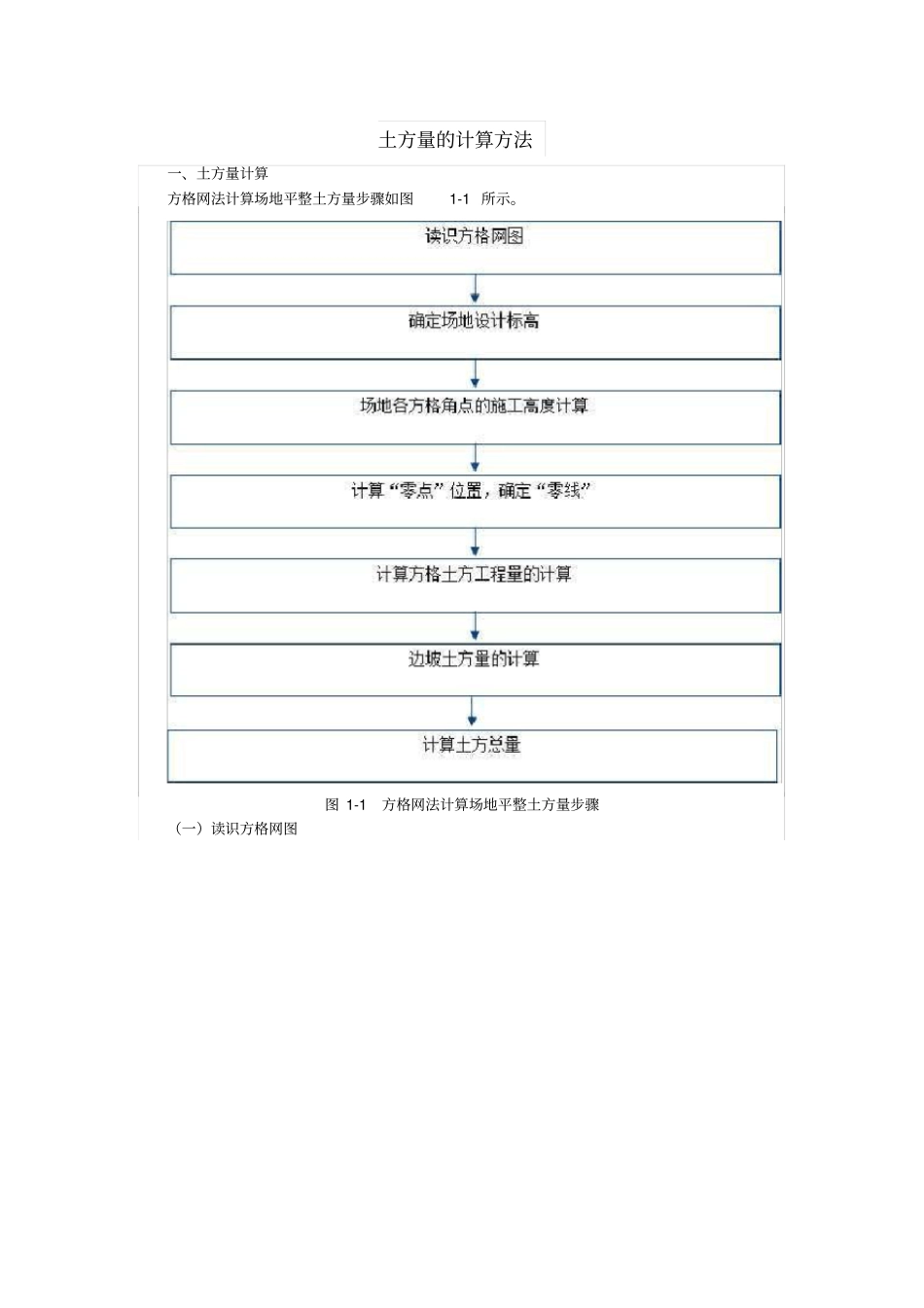

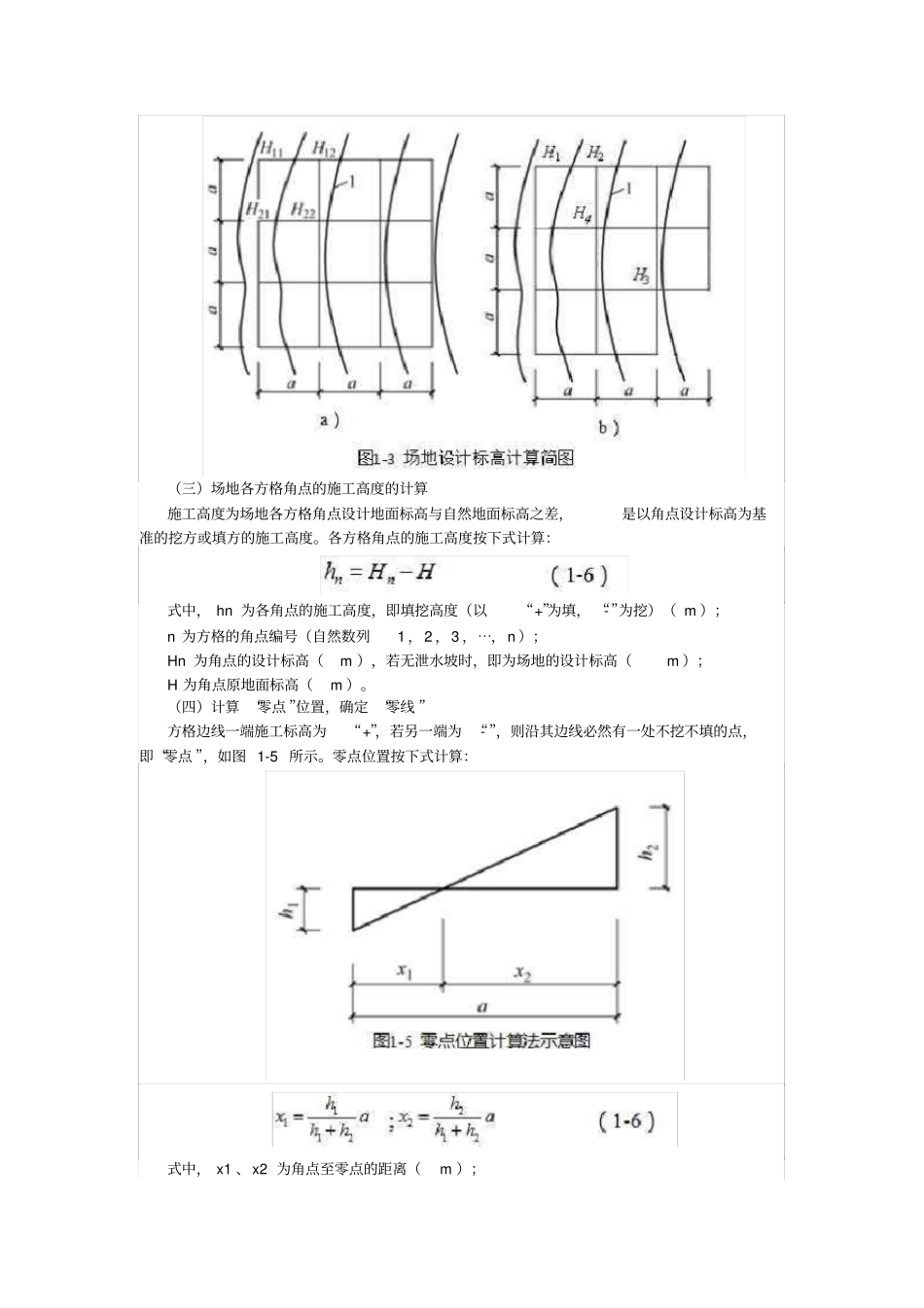

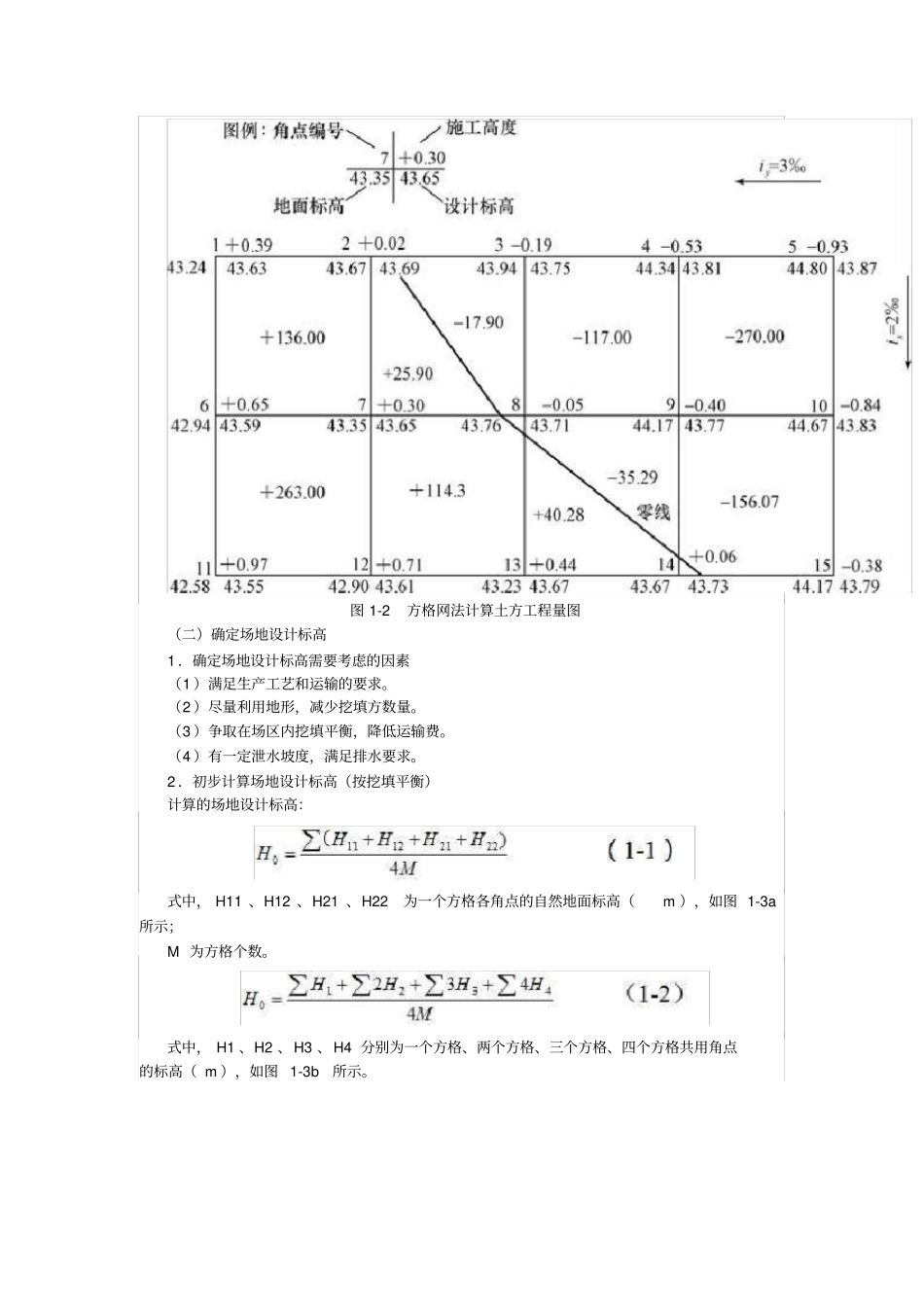

土方量的计算方法一、土方量计算方格网法计算场地平整土方量步骤如图1-1所示。图1-1方格网法计算场地平整土方量步骤（一）读识方格网图图1-2方格网法计算土方工程量图（二）确定场地设计标高1．确定场地设计标高需要考虑的因素（1）满足生产工艺和运输的要求。（2）尽量利用地形，减少挖填方数量。（3）争取在场区内挖填平衡，降低运输费。（4）有一定泄水坡度，满足排水要求。2．初步计算场地设计标高（按挖填平衡）计算的场地设计标高：式中，H11、H12、H21、H22为一个方格各角点的自然地面标高（m），如图1-3a所示；M为方格个数。式中，H1、H2、H3、H4分别为一个方格、两个方格、三个方格、四个方格共用角点的标高（m），如图1-3b所示。（三）场地各方格角点的施工高度的计算施工高度为场地各方格角点设计地面标高与自然地面标高之差，是以角点设计标高为基准的挖方或填方的施工高度。各方格角点的施工高度按下式计算：式中，hn为各角点的施工高度，即填挖高度（以“+”为填，“-”为挖）（m）；n为方格的角点编号（自然数列1，2，3，⋯，n）；Hn为角点的设计标高（m），若无泄水坡时，即为场地的设计标高（m）；H为角点原地面标高（m）。（四）计算“零点”位置，确定“零线”方格边线一端施工标高为“+”，若另一端为“-”，则沿其边线必然有一处不挖不填的点，即“零点”，如图1-5所示。零点位置按下式计算：式中，x1、x2为角点至零点的距离（m）；h1、h2为相邻两角点的施工高度（均用绝对值）（m）；a为方格网的边长（m）。（五）计算方格土方工程量的计算1．方格的4个角点全为填方或挖方方格的4个角点全为填方或挖方，如图1-7所示。其计算公式如下：2.两个点填方，两个点挖方方格的相邻两个角点为填方，另外两个点为挖方，如图1-8所示。其计算公式如下：①挖方部分土方量计算公式：②填方部分土方量计算公式：3.方格的3个角点为挖方（填方）方格的3个角点为挖方（填方），如图1-9所示。其计算公式如下：①一个角点部分的土方量：②三个角点部分的土方量：（六）边坡土方量的计算了保证挖方土壁和填方区的稳定和施工安全，场地挖方区和填方区的边沿都需要做成边坡，其平面图如图1-10所示。二、土方调配土方调配是土方工程施工组织设计（土方规划）中的一个重要内容，在平整场地土方工程量计算完成后进行。土方调配的原则：力求达到挖方与填方平衡和运距最短的原则；近期施工与后期利用的原则。进行土方调配，必须依据现场具体情况、有关技术资料、工期要求、土方施工方法与运输方法，综合上述原则，并经计算比较，选择经济合理的调配方案。调配方案确定后，绘制土方调配图如图1-14所示。在土方调配图上要注明挖填调配区、调配方向、土方数量和每对挖填之间的平均运距。图中的土方调配，仅考虑场内挖方、填方平衡。A为挖方，B为填方。
