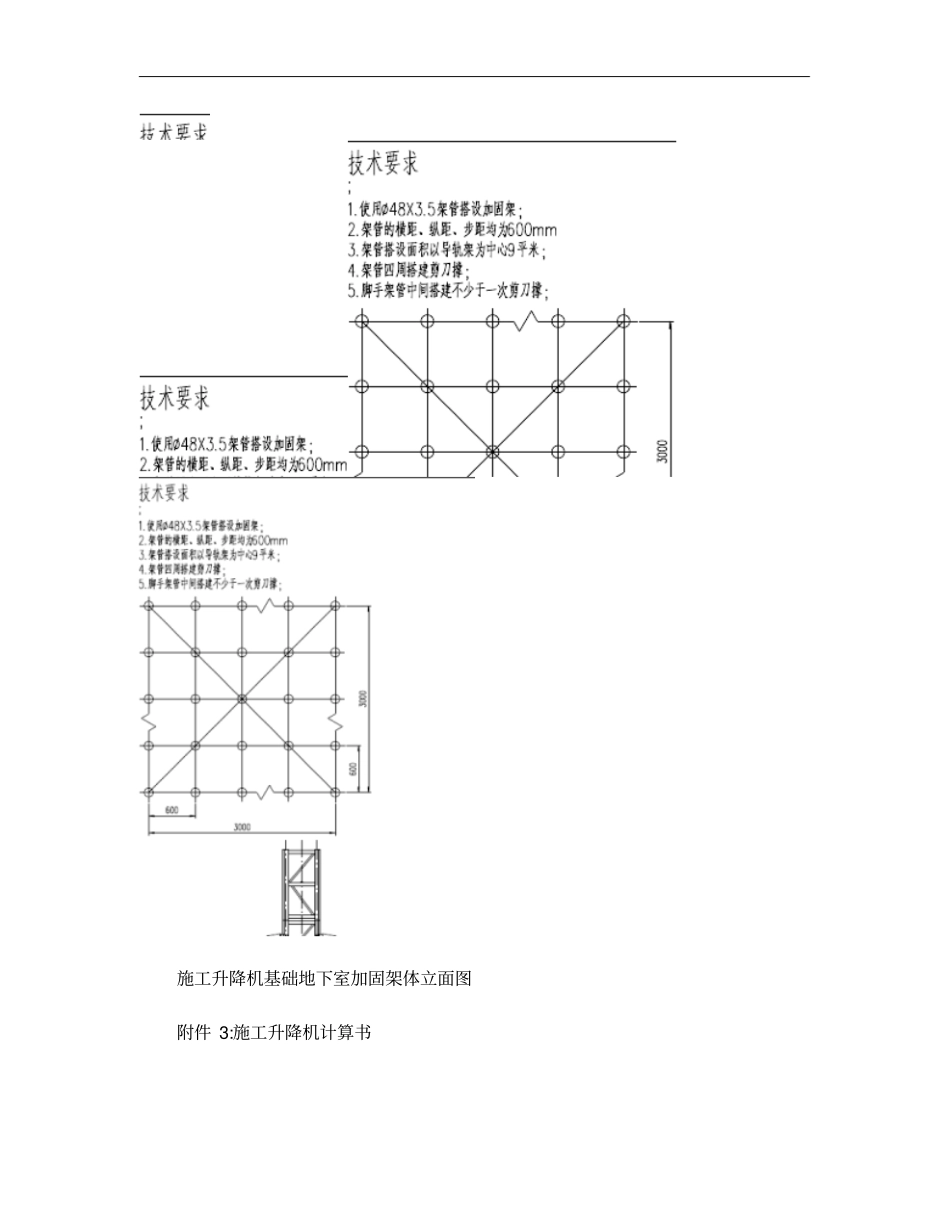

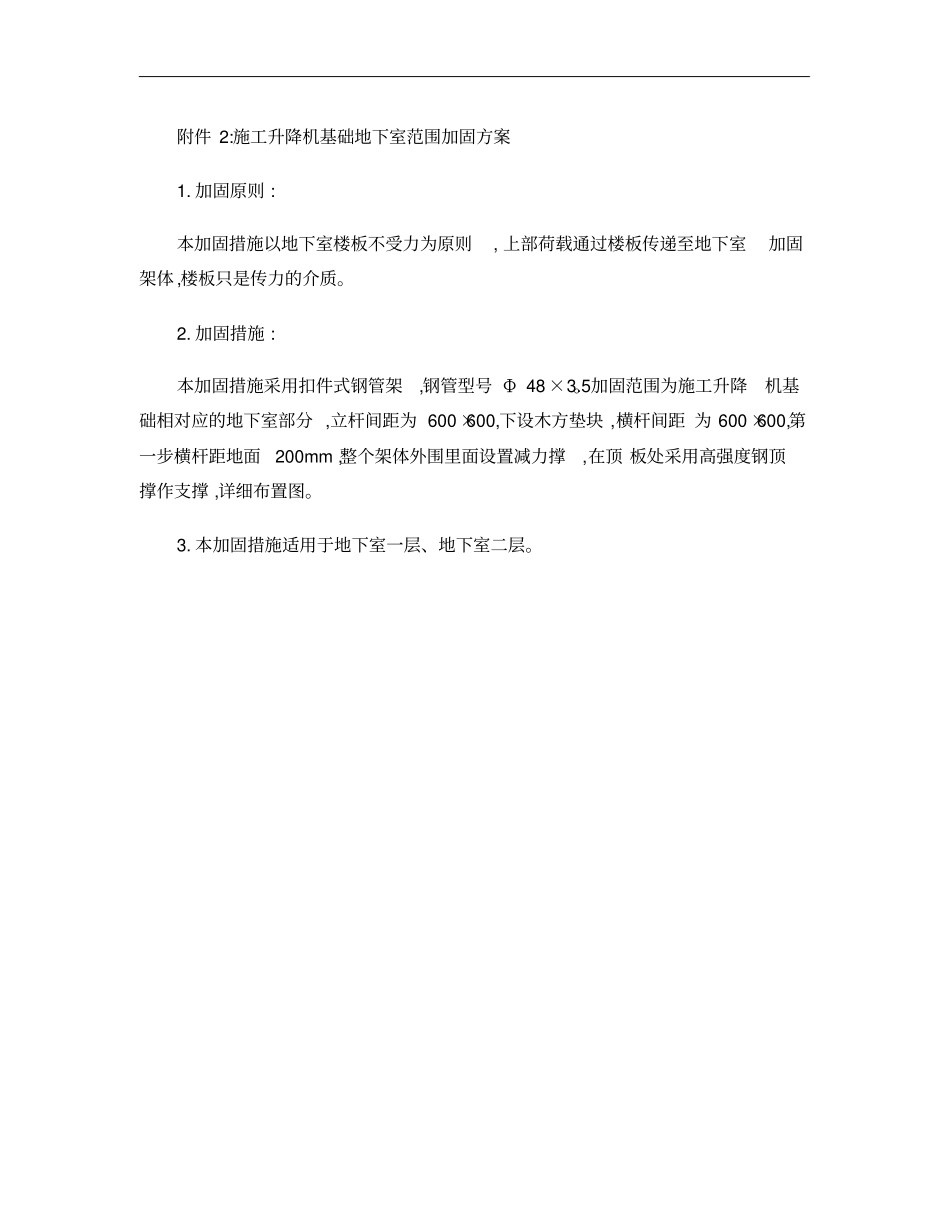

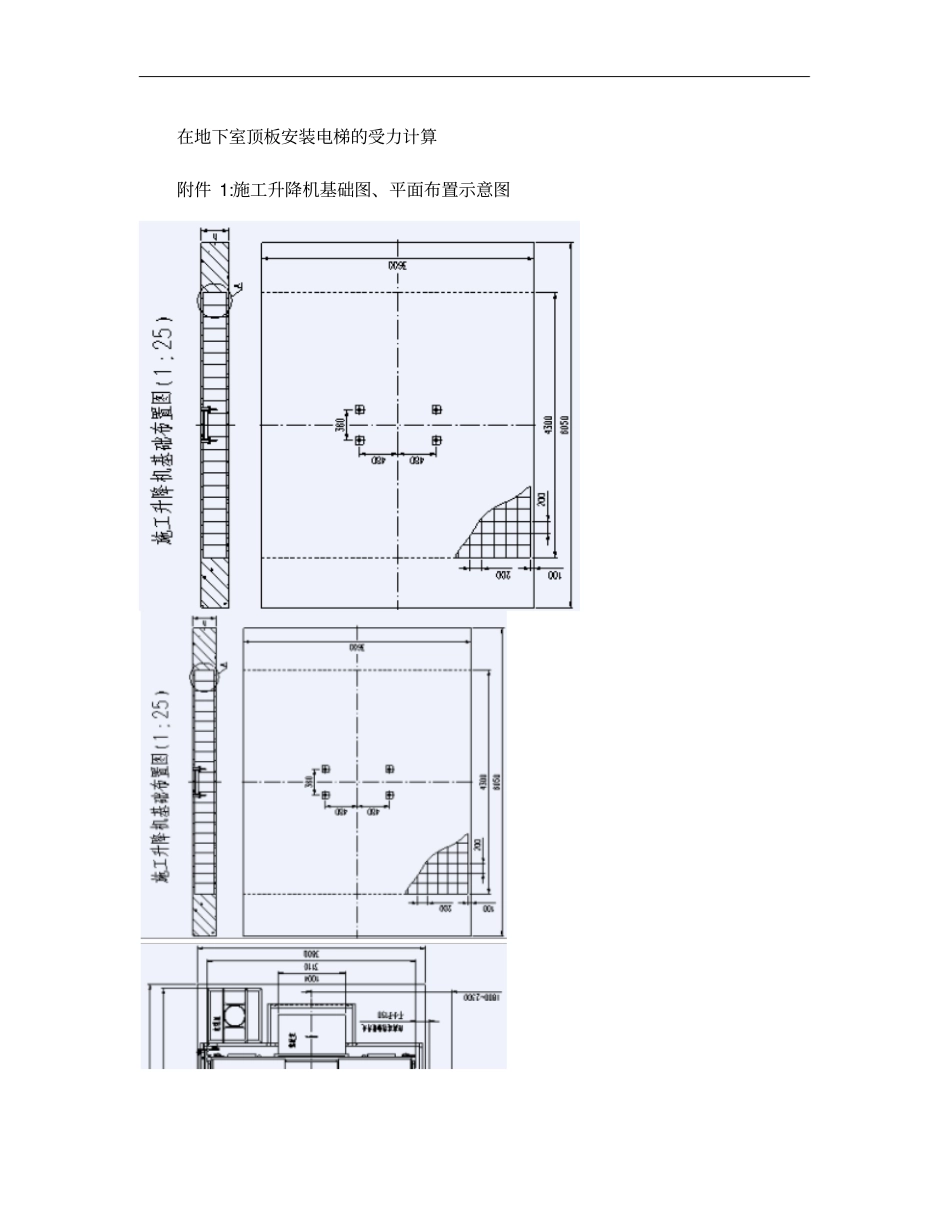

在地下室顶板安装电梯的受力计算附件1:施工升降机基础图、平面布置示意图附件2:施工升降机基础地下室范围加固方案1.加固原则:本加固措施以地下室楼板不受力为原则,上部荷载通过楼板传递至地下室加固架体,楼板只是传力的介质。2.加固措施:本加固措施采用扣件式钢管架,钢管型号Φ48×3.5。加固范围为施工升降机基础相对应的地下室部分,立杆间距为600×600,下设木方垫块,横杆间距为600×600,第一步横杆距地面200mm,整个架体外围里面设置减力撑,在顶板处采用高强度钢顶撑作支撑,详细布置图。3.本加固措施适用于地下室一层、地下室二层。施工升降机基础地下室加固架体立面图附件3:施工升降机计算书根据施工现场实际情况,本工程布置两部施工升降机,A塔楼施工升降机安装高度85m,B塔楼施工升降机安装高度105m。计算时选取B塔楼105m高度计算。一、施工升降机基本参数施工升降机型号:SCD200/200架设高度:105m标准节高度:1.508m外笼重:1200kg吊笼重:1600kg×2=3200kg吊笼载重量:2000kg×2=4000kg导轨架重(共需69节标准节,标准节重160kg:160kg×69=11040kg其他配件总重量:600kg二、荷载计算Pk=(3200+1200+4000+11040+600×10/1000=200.40kN考虑动载、自重误差及风载对基础的影响,取系数n=2.1P=2.1×200.40=420.84kN三、施工升降机安装在楼板上承载计算:4.1、荷载参数:施工荷载:2.5kN/m2;4.2、钢管参数:钢管类型:Ф48×3.5钢管横距:600mm钢管纵距:600mm钢管步距:1200mm钢管架设面积:4m×6m模板支架立杆伸出顶层横向水平杆中心线至模板支撑点的长度:0.1m;4.3、顶板下钢管结构验算:设梁板下Ф48×3.5mm钢管@600mm×600mm(支模未拆除支承上部施工升降机荷重,混凝土结构自重由结构自身承担,则:施工升降机1.2×46.76=56.112kN/m2活载1.4×2.5=3.5kN/m256.112+3.5=59.612kN/m259.612×0.6×0.6=21.46032kN钢管支模架步高0.6mh/la=1200/600=2h/lb=1200/600=2经查表,μ的取值为:1.272计算长度:L01=k×μ×h=1.155×1.272×1.2=1.763mL02=h+2a=1.2+2×0.1=1.4m取:L0=1.763mλ=L0/i=1763/15.8=111由此得:φ=0.509[N]=φ×A×f=0.509×489.303mm2×210N/mm2=52.302kN≥21.460323kN顶板下的钢管结构满足要求!
