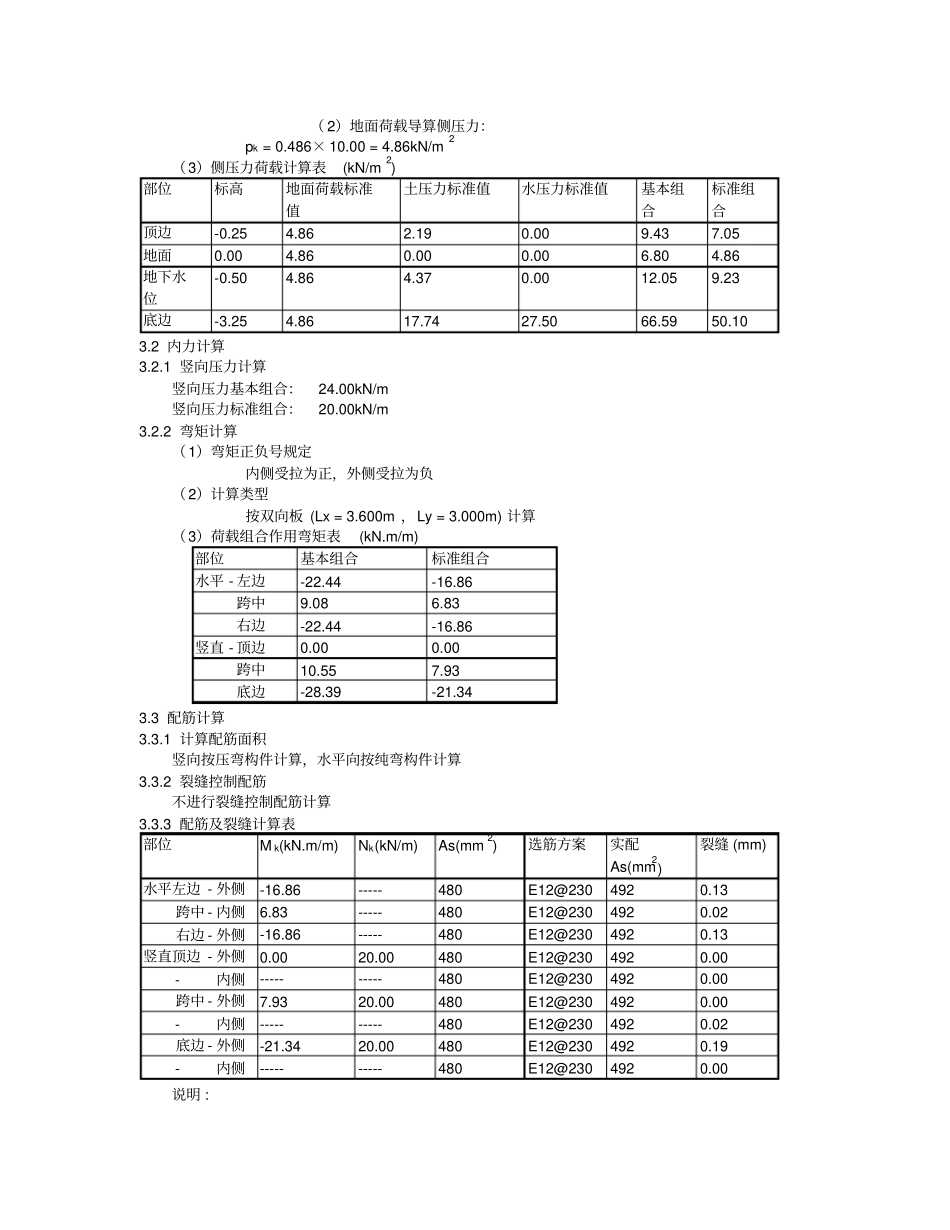

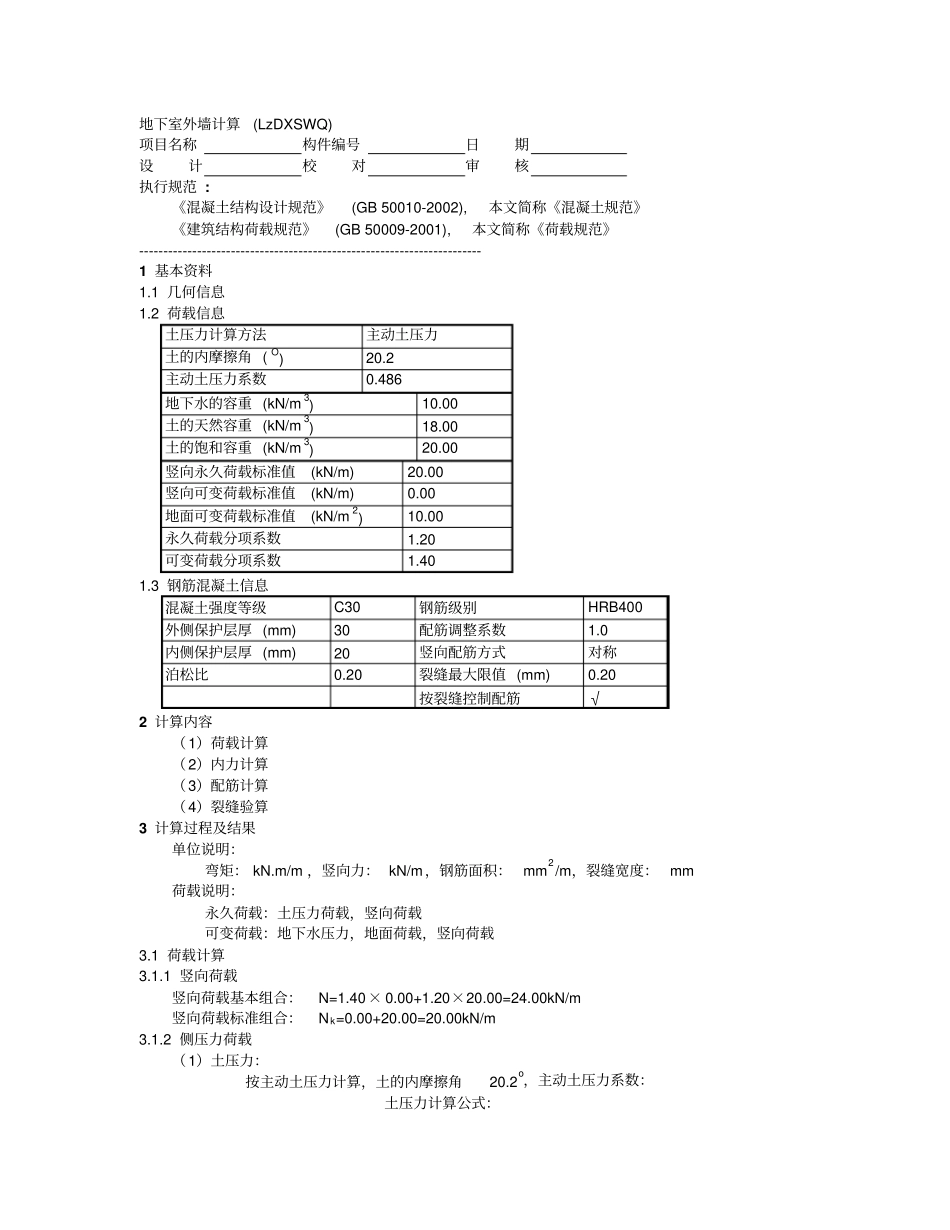

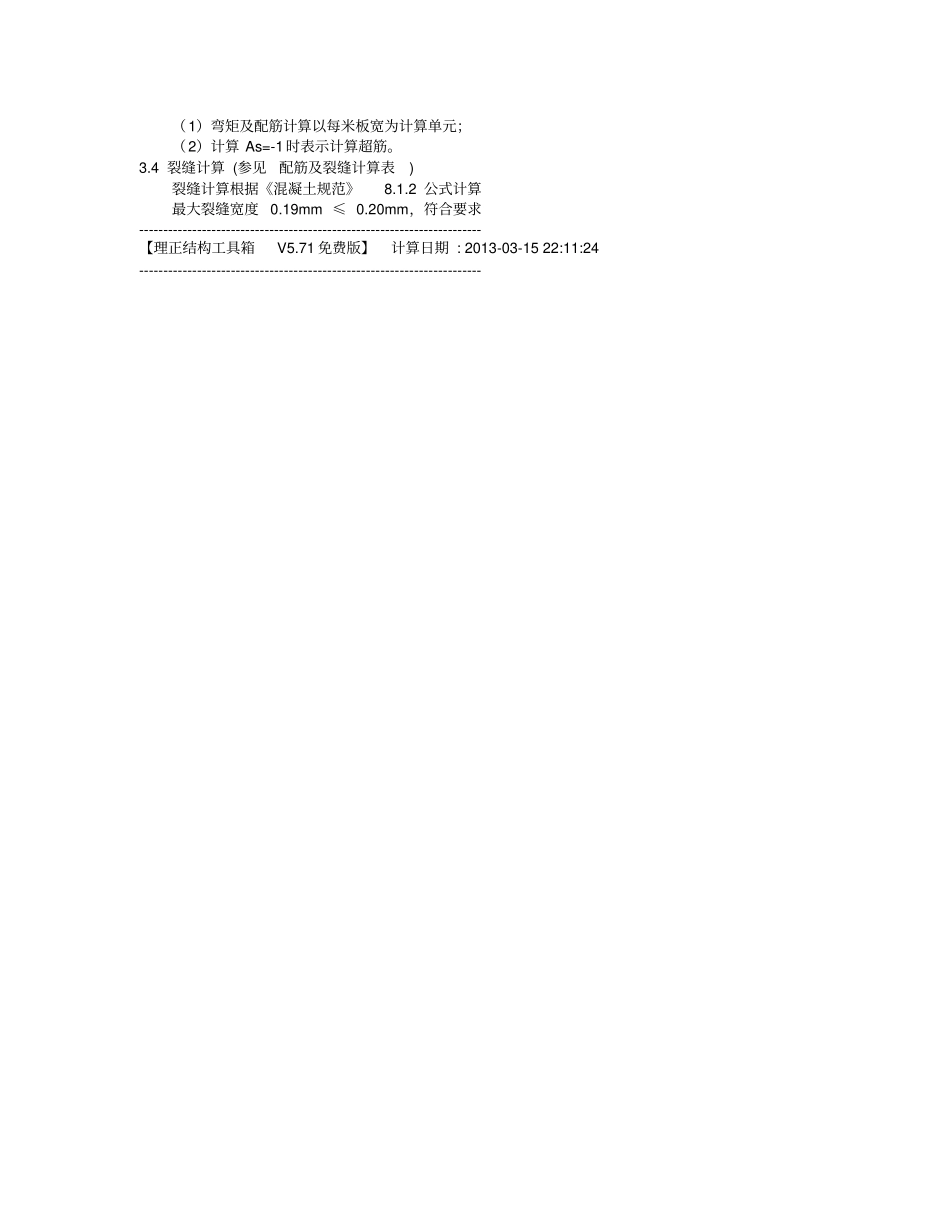

地下室外墙计算(LzDXSWQ)项目名称构件编号日期设计校对审核执行规范:《混凝土结构设计规范》(GB50010-2002),本文简称《混凝土规范》《建筑结构荷载规范》(GB50009-2001),本文简称《荷载规范》-----------------------------------------------------------------------1基本资料1.1几何信息1.2荷载信息土压力计算方法主动土压力土的内摩擦角(O)20.2主动土压力系数0.486地下水的容重(kN/m3)10.00土的天然容重(kN/m3)18.00土的饱和容重(kN/m3)20.00竖向永久荷载标准值(kN/m)20.00竖向可变荷载标准值(kN/m)0.00地面可变荷载标准值(kN/m2)10.00永久荷载分项系数1.20可变荷载分项系数1.401.3钢筋混凝土信息混凝土强度等级C30钢筋级别HRB400外侧保护层厚(mm)30配筋调整系数1.0内侧保护层厚(mm)20竖向配筋方式对称泊松比0.20裂缝最大限值(mm)0.20按裂缝控制配筋√2计算内容（1）荷载计算（2）内力计算（3）配筋计算（4）裂缝验算3计算过程及结果单位说明：弯矩：kN.m/m，竖向力：kN/m，钢筋面积：mm2/m，裂缝宽度：mm荷载说明：永久荷载：土压力荷载，竖向荷载可变荷载：地下水压力，地面荷载，竖向荷载3.1荷载计算3.1.1竖向荷载竖向荷载基本组合：N=1.40×0.00+1.20×20.00=24.00kN/m竖向荷载标准组合：Nk=0.00+20.00=20.00kN/m3.1.2侧压力荷载（1）土压力：按主动土压力计算，土的内摩擦角20.2o，主动土压力系数：土压力计算公式：（2）地面荷载导算侧压力：pk=0.486×10.00=4.86kN/m2（3）侧压力荷载计算表(kN/m2)部位标高地面荷载标准值土压力标准值水压力标准值基本组合标准组合顶边-0.254.862.190.009.437.05地面0.004.860.000.006.804.86地下水位-0.504.864.370.0012.059.23底边-3.254.8617.7427.5066.5950.103.2内力计算3.2.1竖向压力计算竖向压力基本组合：24.00kN/m竖向压力标准组合：20.00kN/m3.2.2弯矩计算（1）弯矩正负号规定内侧受拉为正，外侧受拉为负（2）计算类型按双向板(Lx=3.600m，Ly=3.000m)计算（3）荷载组合作用弯矩表(kN.m/m)部位基本组合标准组合水平-左边-22.44-16.86跨中9.086.83右边-22.44-16.86竖直-顶边0.000.00跨中10.557.93底边-28.39-21.343.3配筋计算3.3.1计算配筋面积竖向按压弯构件计算，水平向按纯弯构件计算3.3.2裂缝控制配筋不进行裂缝控制配筋计算3.3.3配筋及裂缝计算表部位Mk(kN.m/m)Nk(kN/m)As(mm2)选筋方案实配As(mm2)裂缝(mm)水平左边-外侧-16.86-----480E12@2304920.13跨中-内侧6.83-----480E12@2304920.02右边-外侧-16.86-----480E12@2304920.13竖直顶边-外侧0.0020.00480E12@2304920.00-内侧----------480E12@2304920.00跨中-外侧7.9320.00480E12@2304920.00-内侧----------480E12@2304920.02底边-外侧-21.3420.00480E12@2304920.19-内侧----------480E12@2304920.00说明:（1）弯矩及配筋计算以每米板宽为计算单元；（2）计算As=-1时表示计算超筋。3.4裂缝计算(参见配筋及裂缝计算表)裂缝计算根据《混凝土规范》8.1.2公式计算最大裂缝宽度0.19mm≤0.20mm，符合要求-----------------------------------------------------------------------【理正结构工具箱V5.71免费版】计算日期:2013-03-1522:11:24-----------------------------------------------------------------------
