地下室外脚手架施工技术交底VIP免费

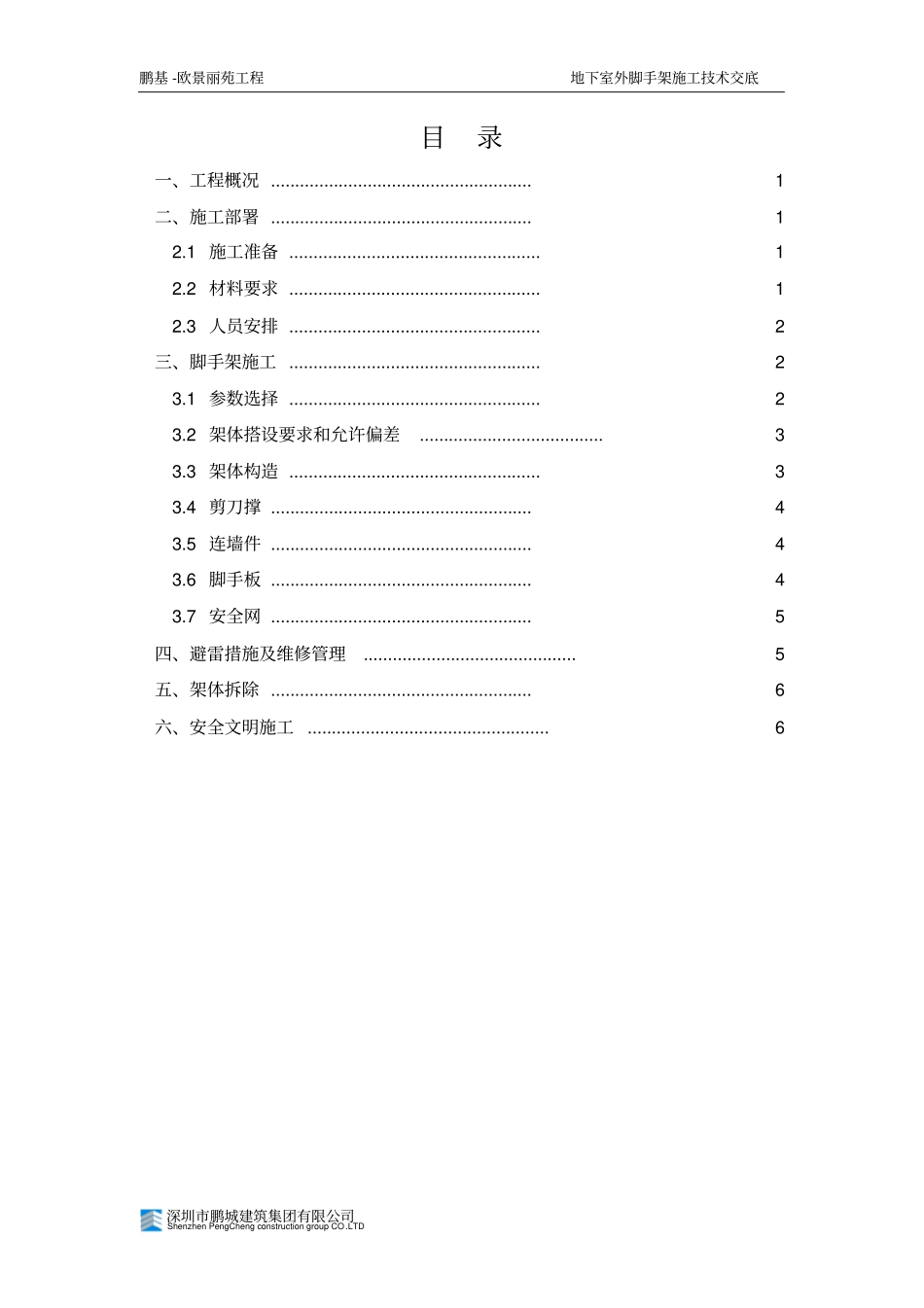

鹏基-欧景丽苑工程地下室外脚手架施工技术交底深圳市鹏城建筑集团有限公司ShenzhenPengChengconstructiongroupCO.LTD目录一、工程概况......................................................1二、施工部署......................................................12.1施工准备....................................................12.2材料要求....................................................12.3人员安排....................................................2三、脚手架施工....................................................23.1参数选择....................................................23.2架体搭设要求和允许偏差......................................33.3架体构造....................................................33.4剪刀撑......................................................43.5连墙件......................................................43.6脚手板......................................................43.7安全网......................................................5四、避雷措施及维修管理............................................5五、架体拆除......................................................6六、安全文明施工..................................................6鹏基-欧景丽苑工程地下室外脚手架施工技术交底深圳市鹏城建筑集团有限公司ShenzhenPengChengconstructiongroupCO.LTD1一、工程概况鹏基-欧景丽苑工程总建筑面积为248430m2。建筑主体为5~17层住宅，附设一、二层商业裙房。结构类型采用框架或剪力墙结构，结构设计使用年限为50年，±0相当于绝对标高4.3。本工程一期为负一层地下室、3~8栋及20~22栋。地下室约4.6万m2，外墙长约3千米，最大层高为5.12米。二、施工部署2.1施工准备1.单位工程负责人应按施工组织中有关脚手架的要求，向架设和使用人员进行技术交底。2.应按《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）中的规定和施工组织设计要求对钢管、扣件、脚手板等进行检查验收，不合格产品不得使用。3.经检验合格的构配件应按品种、规格分类，堆放整齐平稳，堆放场地不得有积水。4.应清除搭设场地杂物，平整搭设场地，并使排水畅通。5.当脚手架基础下有设备基础、管沟时，在脚手架使用过程中不应开挖，否则必须采取加固措施。2.2材料要求进场新钢管应有产品质量合格证及质量检验报告。进场新扣件应有生产许可证、法定检测单位的测试报告及产品质量合格证。其他质量要求及规格还必须符合以下规定。1、钢管：钢管采用外径48毫米，壁厚3.5毫米的焊接钢管。其化学性能和机械性能应符合国家标准《普通碳素钢技术条件》（GB700-88）的要求。有严重锈蚀、弯曲、压扁、损伤和裂纹的钢管均应一一清除，钢管应涂防锈漆。架管选用φ48×3.5焊接钢管，其材质应符合国家相关标准，其外观不得有弯曲、压扁、裂缝、孔洞及严重锈蚀现象。钢管脚手架的立杆，大横杆、小横杆、斜杆采用钢管直径为Φ48mm壁厚3.5mm，用于立杆，大横杆和斜杆的钢管长度以4～6.5m为好，用于小横杆的长度以1～1.2m为宜，以适应脚手架宽度。脚手架钢管必须除锈刷黄色漆，脚手架斜撑刷黄黑双色漆（250mm相间）。新钢管的检查应符合下列规定：钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的滑道；钢管外径、壁厚偏差在-0.5mm内，端面等的偏差在1.7mm内；钢管必须涂有防锈漆。旧钢管的检查应符合下列规定：表面锈蚀深度不大于0.5mm；钢管端头弯曲不大于鹏基-欧景丽苑工程地下室外脚手架施工技术交底深圳市鹏城建筑集团有限公司ShenzhenPengChengconstructiongroupCO.LTD25mm，中间弯曲不大于20mm。2、扣件：扣件应符合《可锻铸铁分类及技术条件》（GB978-67）的规定。而扣件的附件（T型螺栓、螺母、垫圈）所采用的材料应符合《普通碳素结构钢技术条件》（GB700-79）的规定；螺纹均要符合《普通螺纹》（GB196-81）的规定；垫圈则要符合《垫圈》（GB96-76）的规定。扣件不能有裂纹、气孔、疏松...
