地下管线工程施工方案VIP专享VIP免费

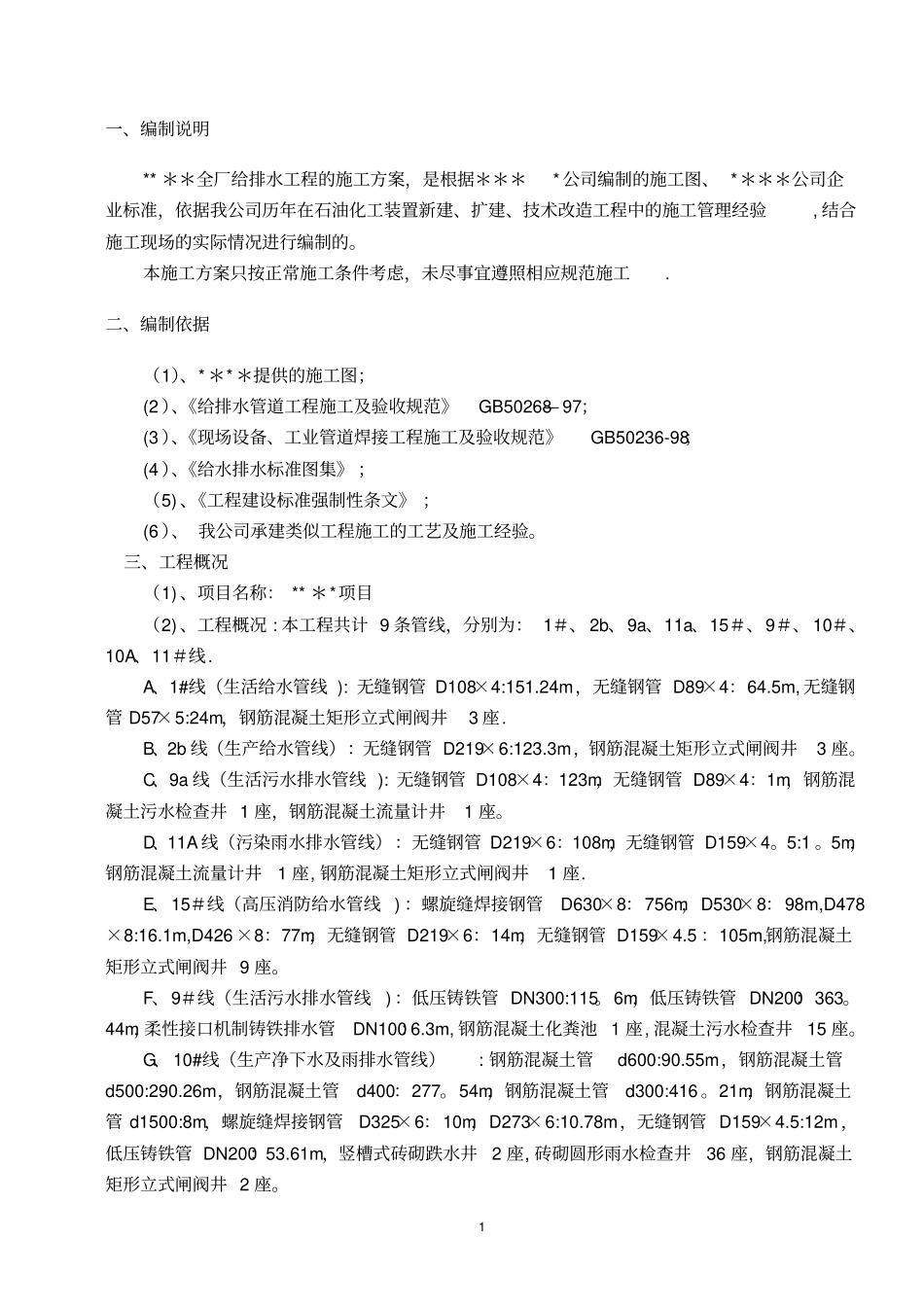

1一、编制说明**＊＊全厂给排水工程的施工方案，是根据＊＊＊*公司编制的施工图、*＊＊＊公司企业标准，依据我公司历年在石油化工装置新建、扩建、技术改造工程中的施工管理经验,结合施工现场的实际情况进行编制的。本施工方案只按正常施工条件考虑，未尽事宜遵照相应规范施工.二、编制依据（1）、*＊*＊提供的施工图；(2）、《给排水管道工程施工及验收规范》GB50268—97；(3）、《现场设备、工业管道焊接工程施工及验收规范》GB50236-98；(4）、《给水排水标准图集》；（5)、《工程建设标准强制性条文》；(6）、我公司承建类似工程施工的工艺及施工经验。三、工程概况（1)、项目名称：**＊*项目（2)、工程概况:本工程共计9条管线，分别为：1＃、2b、9a、11a、15＃、9＃、10＃、10A、11＃线.A、1#线（生活给水管线):无缝钢管D108×4:151.24m，无缝钢管D89×4：64.5m,无缝钢管D57×5:24m，钢筋混凝土矩形立式闸阀井3座.B、2b线（生产给水管线）：无缝钢管D219×6:123.3m，钢筋混凝土矩形立式闸阀井3座。C、9a线（生活污水排水管线):无缝钢管D108×4：123m，无缝钢管D89×4：1m，钢筋混凝土污水检查井1座，钢筋混凝土流量计井1座。D、11A线（污染雨水排水管线）：无缝钢管D219×6：108m，无缝钢管D159×4。5:1。5m，钢筋混凝土流量计井1座,钢筋混凝土矩形立式闸阀井1座.E、15＃线（高压消防给水管线)：螺旋缝焊接钢管D630×8：756m，D530×8：98m,D478×8:16.1m,D426×8：77m，无缝钢管D219×6：14m，无缝钢管D159×4.5：105m,钢筋混凝土矩形立式闸阀井9座。F、9＃线（生活污水排水管线)：低压铸铁管DN300:115。6m，低压铸铁管DN200：363。44m，柔性接口机制铸铁排水管DN100：6.3m,钢筋混凝土化粪池1座,混凝土污水检查井15座。G、10#线（生产净下水及雨排水管线）:钢筋混凝土管d600:90.55m，钢筋混凝土管d500:290.26m，钢筋混凝土管d400：277。54m，钢筋混凝土管d300:416。21m，钢筋混凝土管d1500:8m，螺旋缝焊接钢管D325×6：10m，D273×6:10.78m，无缝钢管D159×4.5:12m，低压铸铁管DN200：53.61m，竖槽式砖砌跌水井2座,砖砌圆形雨水检查井36座，钢筋混凝土矩形立式闸阀井2座。2H、10A线（污染雨水排水管线）：无缝钢管D108×4：70m,无缝钢管D159×4。5:43。7m，无缝钢管D57×3.5：2。5m，低压铸铁管DN300：153.7m，低压铸铁管DN200：310.16m，低压铸铁管DN150：26.5m，钢筋混凝土水封井7座，钢筋混凝土矩形立式闸阀井4座,圆形混凝土污水检查井13座.I、11＃线（生产污水排水管线）:无缝钢管D108×4：10m，无缝钢管D57×3。5：3m，低压铸铁管DN200：73。95m，钢筋混凝土水封井1座，圆形混凝土污水检查井2座.（3)、装置位置:位于*＊*＊,其东侧为＊＊*，西侧为厂＊*＊，南侧为＊**,北侧为****。（4）、工程施工特点本工程工程量大、时间紧、任务急、要求严、施工场地狭窄、无工作面、地下管线复杂及障碍物众多，各工序间交叉作业众多,为保证施工进度、质量和不影响工厂的正常生产,需要合理安排施工工序和作业时间，充分提高场地利用率，加强安全管理,保证施工顺利进行.四、施工准备1、施工现场准备（1）、场地应平整，道路应畅通,车辆通行应无障碍。（2）、用电设施齐备，水电接通.（3)、施工现场应设置临时办公设施和工人休息室及机具、材料的存放仓库；另外应设置焊机房；现场应配置焊条烘干箱和保温设备。（4）、施工人员、机具、材料应在开工前备齐并处于待命状态；(5）、准备专用的场地，堆放原材料及半成品。（6）、准备专用的吊夹具,工装及绳索，施工机具应性能可靠。工卡具、样板应合格。计量器具应在周检期内.（7）、现场的消防器材、安全设施应符合要求，并经安全监督部门验收通过.2、施工技术准备(1）、图纸会审并签定施工图会审纪要。（2）、编制主材材料计划、消耗材料计划、机具计划及劳动力计划.(3）、编制施工工艺文件,下发分项工程技术交底。（4）、进行焊接工艺评定，组织焊工培训及考试.3、材料准备、检验及保管（1）、根据详细的施工图材料预算,准备所有管道安装所需的材料。提甲供材料计划计划和自采材料计划；(2）、施工所需的消耗材料（如焊条、焊丝等）须经...
