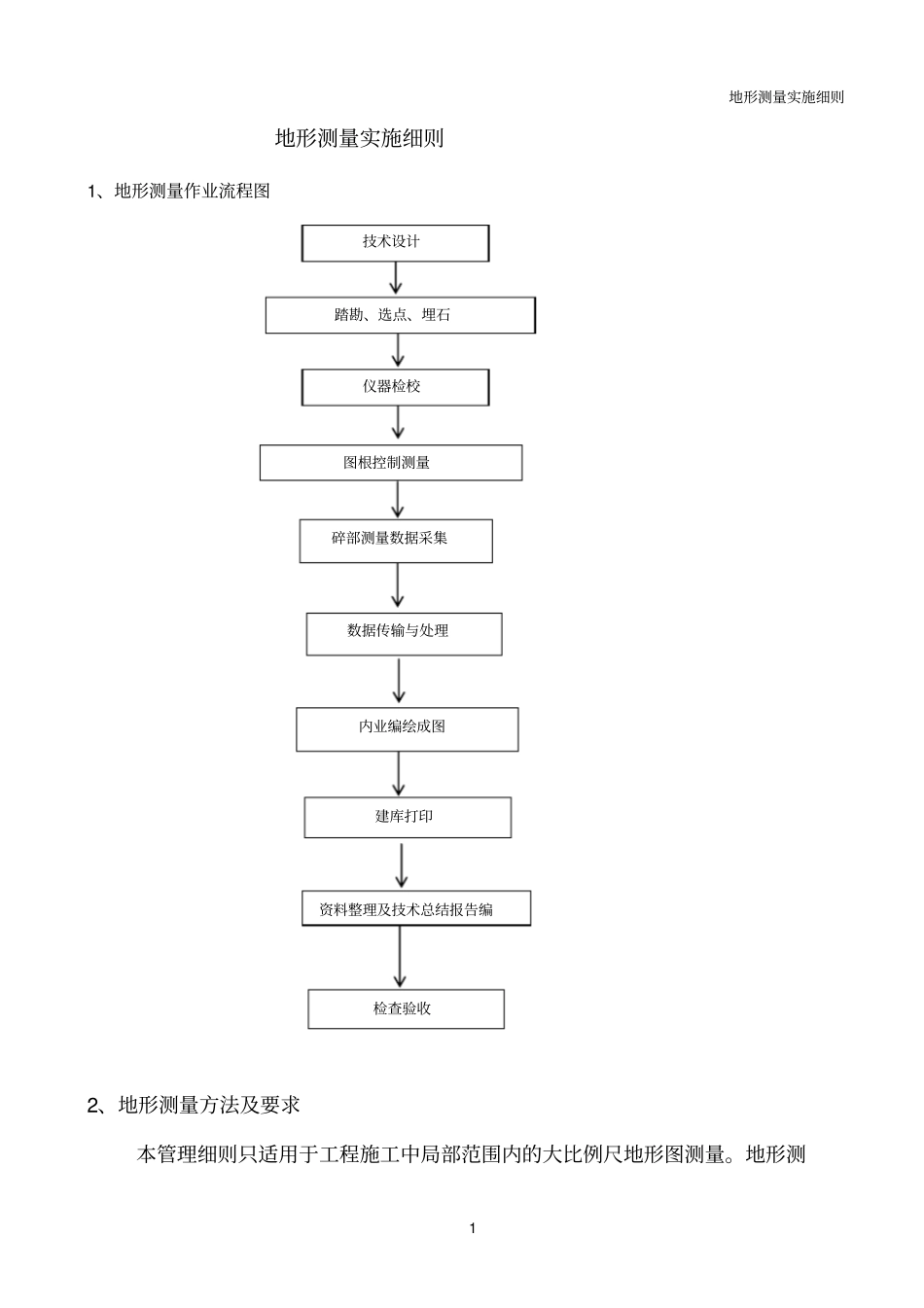

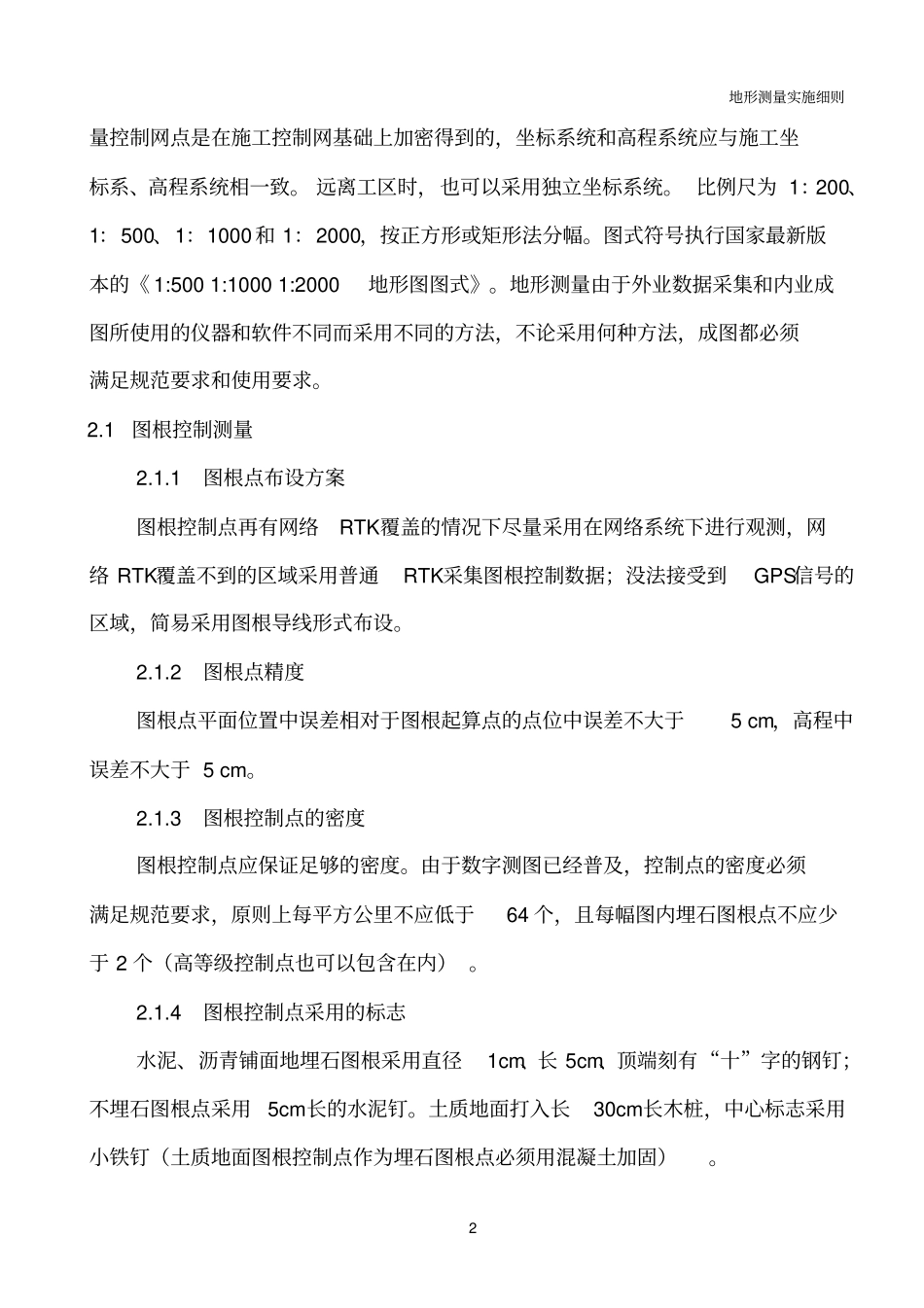

地形测量实施细则地形测量实施细则1地形测量实施细则1、地形测量作业流程图2、地形测量方法及要求本管理细则只适用于工程施工中局部范围内的大比例尺地形图测量。地形测技术设计踏勘、选点、埋石仪器检校图根控制测量碎部测量数据采集数据传输与处理内业编绘成图建库打印资料整理及技术总结报告编检查验收地形测量实施细则2量控制网点是在施工控制网基础上加密得到的，坐标系统和高程系统应与施工坐标系、高程系统相一致。远离工区时，也可以采用独立坐标系统。比例尺为1：200、1：500、1：1000和1：2000，按正方形或矩形法分幅。图式符号执行国家最新版本的《1:5001:10001:2000地形图图式》。地形测量由于外业数据采集和内业成图所使用的仪器和软件不同而采用不同的方法，不论采用何种方法，成图都必须满足规范要求和使用要求。2.1图根控制测量2.1.1图根点布设方案图根控制点再有网络RTK覆盖的情况下尽量采用在网络系统下进行观测，网络RTK覆盖不到的区域采用普通RTK采集图根控制数据；没法接受到GPS信号的区域，简易采用图根导线形式布设。2.1.2图根点精度图根点平面位置中误差相对于图根起算点的点位中误差不大于5cm，高程中误差不大于5cm。2.1.3图根控制点的密度图根控制点应保证足够的密度。由于数字测图已经普及，控制点的密度必须满足规范要求，原则上每平方公里不应低于64个，且每幅图内埋石图根点不应少于2个（高等级控制点也可以包含在内）。2.1.4图根控制点采用的标志水泥、沥青铺面地埋石图根采用直径1cm、长5cm、顶端刻有“十”字的钢钉；不埋石图根点采用5cm长的水泥钉。土质地面打入长30cm长木桩，中心标志采用小铁钉（土质地面图根控制点作为埋石图根点必须用混凝土加固）。地形测量实施细则32.1.5图根控制点测量（RTK）图根控制点观测必须采用其不低于以下要求：平面≤10mm＋1×10-6×D，高程20mm＋1×10-6×D标称精度的仪器来进行观测。观测前所用仪器设备必须进行检验和校正。低海拔地区可以用RTK或网络RTK高程代替等外水准，高海拔（海拔高度≥100米）不允许使用RTK高程代替水准高程，必须走等外水准。2.1.5.1测前点位校正为保证所测图根点的精度，用来校正的高等级控制点不得少于4个，同时点位应均匀分布测区内及周边并且每个点的高程必须是水准联测高程。点位校正后每个点的两套系统间的残差平面和高程都不得大于3cm。2.1.5.2图根控制点观测为保证图根控制点外业观测的顺利进行及图根点观测精度，图根控制点观测须按照以下作业要求执行：所用仪器属于自检的项目必须进行自检，尽量减少仪器误差；RTK测量时必须使用三脚架，严禁使用对中杆及简易三脚架；仪器高量取到主机护圈中间位置，由不同位置量取两次，取其平均值作为最终天线高输入手薄中；整个图根控制过程中，一台仪器只能建立一个工程文件，不允许建立多个工程文件，防止出现多次重复点位校正。测量模式采用“已测控制点”模式，采集历元不得小于60个（时间不低于1分钟，当信号不是太好时应适当延长观测时间）；每个点应独立初始化两次，每次初始化成功15秒后观测一次数据，取其平均值作为最终成果。测量过程中，当遇到高等级控制点时必须进行检查，平面和高程互差不得大地形测量实施细则4于5cm和4cm；埋石图根点和不埋石图根点外业观测时要区分清楚，在点编码内进行标识；相邻图根控制点应尽量保证相互通视。RTK作业前必须对手薄中的观测参数进行设置，作业过程中严禁修改，手薄参数设置数据如下表：参数数值可观测卫星数≥5卫星高度角≥15oPDOP≤6平面限差≤0.02m高程限差≤0.05m2.1.5.3RTK作业完成后应上交的如下文件：①点矫正残差数据文件（电子文档）；②带有观测日期、时间、仪器高、WGS-84坐标、国家或地方坐标系等参数的原始记录数据文件（电子文档）；③两组不同观测数据三维坐标数据检核文件（电子文档）；④图根控制点成果表（电子文档和各一份）。⑤等外水准外业记录数据（装订好的A4幅面纸质资料一份）2.1.6图根控制点测量（全站仪）没法实施RTK测量的地方，采用图根导线的方式布设图根控制点。图根导线地形测量实施细则5观测的起算点可以充分利用原有的高等级控制点。2.1.6.1图根平面...
