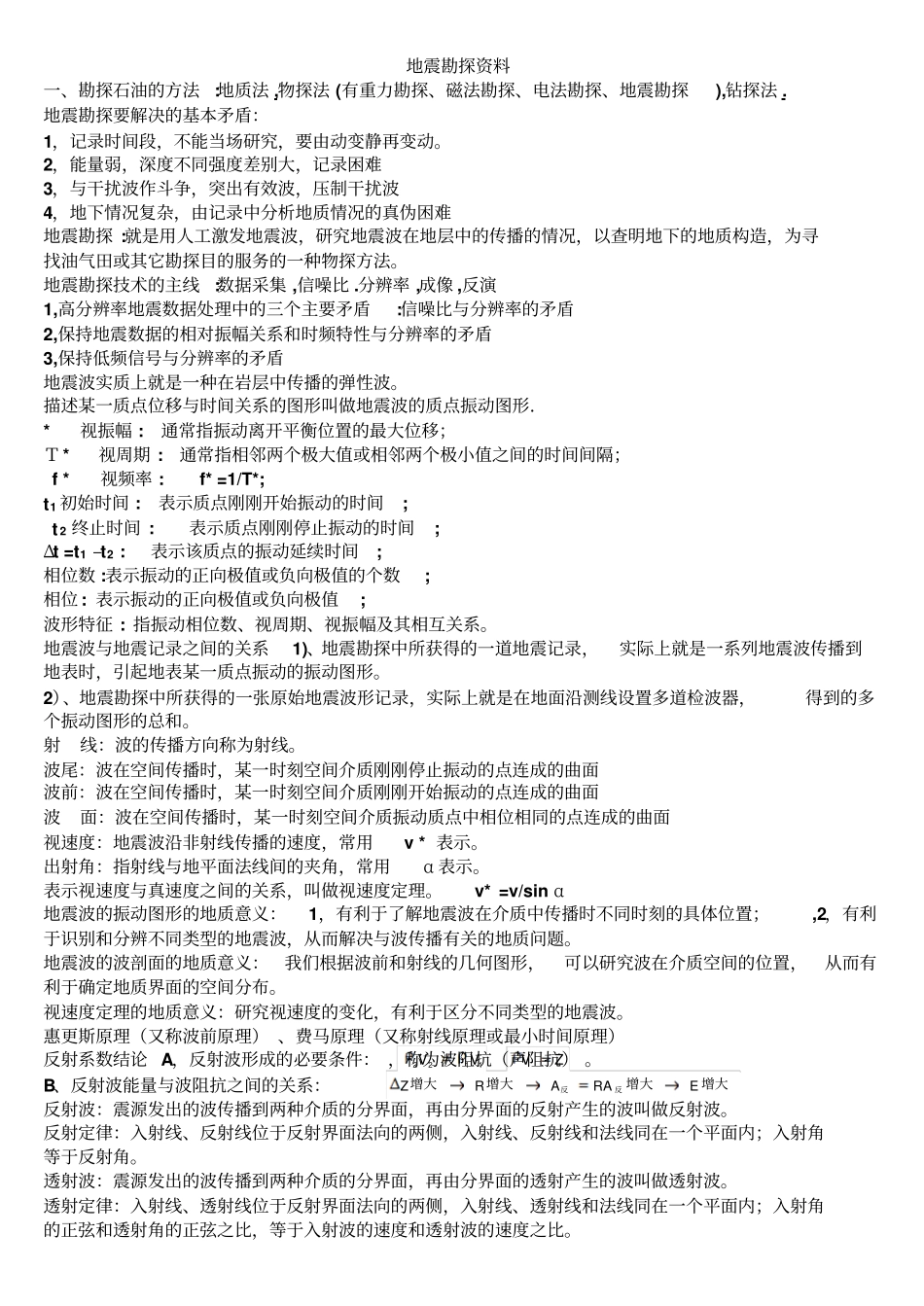

地震勘探资料一、勘探石油的方法:地质法,物探法(有重力勘探、磁法勘探、电法勘探、地震勘探),钻探法.地震勘探要解决的基本矛盾：1，记录时间段，不能当场研究，要由动变静再变动。2，能量弱，深度不同强度差别大，记录困难3，与干扰波作斗争，突出有效波，压制干扰波4，地下情况复杂，由记录中分析地质情况的真伪困难地震勘探:就是用人工激发地震波，研究地震波在地层中的传播的情况，以查明地下的地质构造，为寻找油气田或其它勘探目的服务的一种物探方法。地震勘探技术的主线:数据采集,信噪比.分辨率,成像,反演1,高分辨率地震数据处理中的三个主要矛盾:信噪比与分辨率的矛盾2,保持地震数据的相对振幅关系和时频特性与分辨率的矛盾3,保持低频信号与分辨率的矛盾地震波实质上就是一种在岩层中传播的弹性波。描述某一质点位移与时间关系的图形叫做地震波的质点振动图形．*视振幅:通常指振动离开平衡位置的最大位移；Ｔ*视周期:通常指相邻两个极大值或相邻两个极小值之间的时间间隔；f*视频率:f*=1/T*;t1初始时间:表示质点刚刚开始振动的时间;t2终止时间:表示质点刚刚停止振动的时间;Δt=t1–t2:表示该质点的振动延续时间;相位数:表示振动的正向极值或负向极值的个数;相位:表示振动的正向极值或负向极值;波形特征:指振动相位数、视周期、视振幅及其相互关系。地震波与地震记录之间的关系1)、地震勘探中所获得的一道地震记录，实际上就是一系列地震波传播到地表时，引起地表某一质点振动的振动图形。2）、地震勘探中所获得的一张原始地震波形记录，实际上就是在地面沿测线设置多道检波器，得到的多个振动图形的总和。射线：波的传播方向称为射线。波尾：波在空间传播时，某一时刻空间介质刚刚停止振动的点连成的曲面波前：波在空间传播时，某一时刻空间介质刚刚开始振动的点连成的曲面波面：波在空间传播时，某一时刻空间介质振动质点中相位相同的点连成的曲面视速度：地震波沿非射线传播的速度，常用v*表示。出射角：指射线与地平面法线间的夹角，常用α表示。表示视速度与真速度之间的关系，叫做视速度定理。v*=v/sinα地震波的振动图形的地质意义：1，有利于了解地震波在介质中传播时不同时刻的具体位置；,2，有利于识别和分辨不同类型的地震波，从而解决与波传播有关的地质问题。地震波的波剖面的地质意义：我们根据波前和射线的几何图形，可以研究波在介质空间的位置，从而有利于确定地质界面的空间分布。视速度定理的地质意义：研究视速度的变化，有利于区分不同类型的地震波。惠更斯原理（又称波前原理）、费马原理（又称射线原理或最小时间原理）反射系数结论A，反射波形成的必要条件：，称为波阻抗（声阻抗）。B、反射波能量与波阻抗之间的关系：反射波：震源发出的波传播到两种介质的分界面，再由分界面的反射产生的波叫做反射波。反射定律：入射线、反射线位于反射界面法向的两侧，入射线、反射线和法线同在一个平面内；入射角等于反射角。透射波：震源发出的波传播到两种介质的分界面，再由分界面的透射产生的波叫做透射波。透射定律：入射线、透射线位于反射界面法向的两侧，入射线、透射线和法线同在一个平面内；入射角的正弦和透射角的正弦之比，等于入射波的速度和透射波的速度之比。1122VV增大增大增大增大反反ERAARZZV折射波的概念：当V2>V1时,由计算出的入射角称为临界角。入射角为临界角时所产生的透射波称为滑行波。由滑行波而产生的波称为折射波。全反射：当地震波的入射角大于临界角时，入射波的全部能量都转换为反射波，这种现象叫做波的全反射。全反射地质意义：炮检距大于折射波盲区范围就接收不到深层的反射波。地震波的种类1、纵波和横波2、体波和面波3、反射波、透射波、折射波、直达波等4、同类波、转化波、有效波、干扰波等纵波（P波）：质点的振动方向与波传播方向平行（或一致）的波。横波（S波）：质点的振动方向与波传播方向垂直的波。纵波和横波特点A、与岩石的弹性有关。B、对同一介质，C、流体中不产生横波。体波：指在整个立体空间传播的波。面波：指在自由表面或不同弹性介质的分界面附近观测到的波。二、同相轴:地震记录上,同一个波的相同极...
