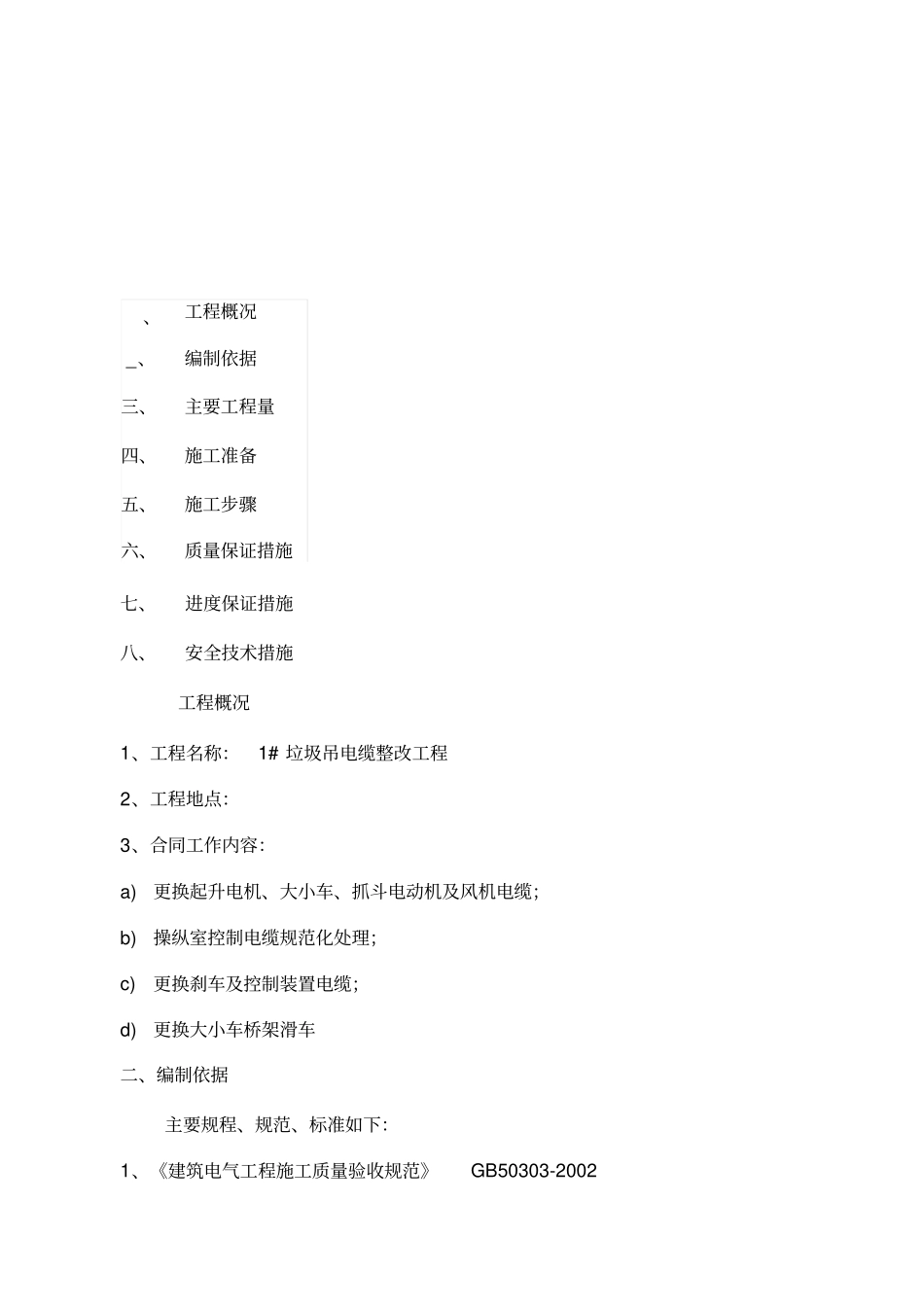

垃圾焚烧处理有限公司1#垃圾吊电缆整改工程施工方案批准：2013年10月16日复审:审核:编制:文字校对:打字:、工程概况_、编制依据三、主要工程量四、施工准备五、施工步骤六、质量保证措施七、进度保证措施八、安全技术措施工程概况1、工程名称：1#垃圾吊电缆整改工程2、工程地点：3、合同工作内容：a)更换起升电机、大小车、抓斗电动机及风机电缆；b)操纵室控制电缆规范化处理；c)更换刹车及控制装置电缆；d)更换大小车桥架滑车二、编制依据主要规程、规范、标准如下：1、《建筑电气工程施工质量验收规范》GB50303-20022、《建筑工程施工质量验收统一标准》GB50300-20013、《电气装置安装工程电气设备交接试验标准》GB50150-20064、《电气装置安装工程电缆施工及验收规范》GB50168-20065、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-20066、《电气装置安装工程1kV及以下配线工程施工及验收规范》GB50258-967、《施工现场临时用电安全技术规范》JGJ46-20058、《建筑工程施工现场供电用电安全规范》GB50194-1993三、主要工程量序号工作内容数量备注1扁平电缆20X1.5行程电缆200拆除后安装、二次搬运2成套端子箱3端子箱内控制线拆除后安装3扁平电缆4X4起升散热风机200拆除后安装、二次搬运4扁平电缆4X4小车电机200拆除后安装、二次搬运5扁平电缆4X4大车电机1200拆除后安装、二次搬运6扁平电缆4X4大车电机2200拆除后安装、二次搬运7扁平电缆20X2。5刹车电缆200拆除后安装、二次搬运8扁平电缆3X16+1X10200拆除后安装、二次搬运9扁平电缆3X95200拆除后安装、二次搬运10圆电缆3X1400拆除后安装、二次搬运11电缆头制作安装3X95612电缆头制作安装3X16+1X101213电缆头制作安装4*41614电缆头制作安装4X41615热缩电缆中间头制作3X95616控制电缆头制安20X2.53217控制电缆头制安20X1.53618控制电缆头制安3X1819电动机检杳接线110KW下120电动机检查接线35KW下121电动机检查接线4KW下122电动机检杳接线5.5KW下123电动机检查接线7.5KW下224电缆滑车24拆除后更换25滑车铁链100拆除后更换26控制系统调试1注：更换线路。设备沿用旧有设备四、施工准备1、施工前认真熟悉施工图纸和相关技术资料。1.1施工图纸（包括垃圾吊电气系统图和端子接线图）1.2电气安装工程相关规程规范及技术要求。1.3电机刹车装置、限位行程等产品说明书。1.4安全技术操作规程。2、现场人员配备:序号现场人员人数备注1技术负责12电工4持特种作业操作证3普工34架子工2临时配置3、工机具配备:序号工机具单位数量备注1绝缘摇表500V台12数字万用表台23钳形电流表台14梅花螺丝刀（100长）把45一字螺丝刀（100长）把46仪表螺丝刀（梅花）把：47仪表螺丝刀（一字）把48活动扳手（12寸）把49活动扳手（8寸）把；410叉口扳手（12-14）把T411叉口扳手（14-17）把412钢丝钳把413斜口钳把「214验电笔支215榔头（2.5P）把216油性笔支一1017麻绳?20米10018裁纸刀把419皮尺个1120锯工个221架子管米20022跳板块:2023氧气、乙炔及皮管割刀付：124交流弧焊机台125工具包个526:安全帽个：1027安全带套10五、施工步骤1、转运电缆及滑车根据施工图纸中电缆的型号和规格，清点电缆数量，编制电缆敷设计划，并从甲方库房中将电缆取出，采用人工或电动葫芦将电缆转运至圾吊投料口平台。转运前须先用500V绝缘摇表检查绝缘情况，合格后才进场转运工作。在检修车间对滑车进行处理，焊上用于固定链条的耳朵，将1#垃焊好的滑车及链条转运至1#垃圾吊投料口平台。2、搭设架管因2#垃圾吊在施工期间仍正常使用，则根据垃圾处理有限公司的生产调度，在1#垃圾吊投料口附件搭设架子管，铺设跳板，以便后续的电缆拆除及更换工作。3、清点1#垃圾吊端子箱内接线根据施工图纸清点1#垃圾吊3个端子箱的接线，采用打码机对行车平台上的首个端子箱的进线进行从新编号。边编号边将其绘制到记录本中，以便施工完后形成完整图纸。4、拆除端子箱，电缆和滑车端子箱内须保留的线全部清点并做好标记后，即可进行端子箱拆除。电缆、滑车和链条同时进行。拆除时注意保护，以便后期利用。拆除后，将电缆整理成堆，并组织人员将其转运到甲方库房内。5、安装新的滑车，...
