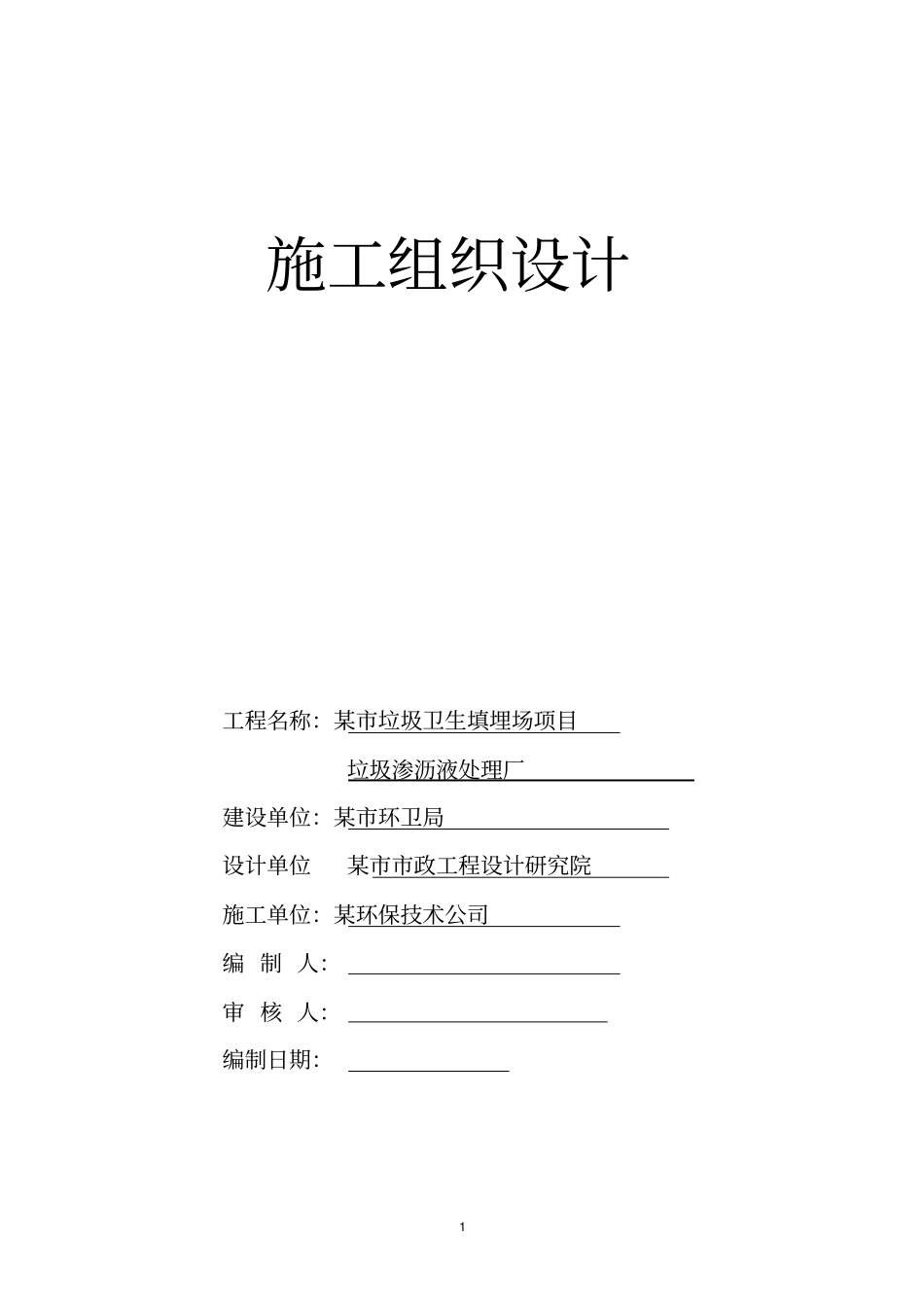

1施工组织设计工程名称：某市垃圾卫生填埋场项目垃圾渗沥液处理厂建设单位：某市环卫局设计单位某市市政工程设计研究院施工单位：某环保技术公司编制人：审核人：编制日期：2目录一、工程概况二、施工部署和施工方案三、施工进度计划四、施工准备工作计划五、施工总平面图六、质量和安全技术措施3一、工程概况某市垃圾卫生填埋场项目是某市发展和环境项目的组成部分，为配合该垃圾卫生填埋项目的建设而筹划了垃圾渗沥液处理厂。本处理厂处理水量为300m3/d，采用UASB与DAT-IAT处理工艺，处理后出水各项指标可达到排放要求。1、工程简介本工程的施工包括工艺管道、工艺设备及电气与控制设备的安装，不包括土建部分。1.1处理设备及型号数量设备名称型号数量单位备注带式压滤机DSY5001台皮带输送机TD751台螺杆泵G35-12台污泥输送泵螺杆泵G30-12台加药泵管道泵ISG50—1002台药液罐JDY-10001个玻璃钢空压机2V—0.3/10—B1台水下曝气机TOS—37BER6台DAT-IAT反应池排泥泵CP3067（潜污泵）2台DAT-IAT反应池提升泵CP3067（潜污泵）2台吸水井I提升泵CP3085（潜污泵）2台吸水井Ⅱ提升泵CP3085（潜污泵）3台集水井内潜水搅拌机QJB4/66台旋转格栅XGS—5002台不锈钢双浆搅拌机JBSⅡ1台废水分配箱1个A3滗水器4台旋转式三相分离器6套不锈钢沼气扩散装置1个不锈钢41.2水系统主要管线焊接钢管DN20074mDN4002mDN150121mDN100253mDN80100mDN50191mDN6515m混凝土管d50018md40069md300198md200387m镀锌钢管DN2562m1.3电系统主要材料及设备序号名称型号规格单位数量备注1控制柜1800×800×450台32现场按钮箱500×500×200台33防爆按钮GC1-A只24浮球磁性开关FYK-111个25焊接钢管SCΦ20M256导线电缆见电缆表7工厂配照灯GC11-AX150150w盏38荧光灯YG23-2×402×40w盏49吸顶灯WXD3182×40w盏410防爆灯GC1-A40w盏3511高压钠灯Q03A11-GGY250250w盏7灯杆高12m12防爆开关LA-2250w盏213暗装开关GC1-A5A个514暗装插座GC1-A10A个315镀锌扁钢20×4米316镀锌园钢Φ8米317照明箱250×200×150台12、工艺简介工艺流程图：废水经机械格栅去除固形物后汇入集水井，并由一级提升泵提升至调节池，池内为防沉降而设有搅拌，吸水井I内污水泵将废水均衡提升至UASB反应池，通过布水器均匀，连续地分布于UASB反应池内，污水中有机物在厌氧菌的作用下，分解为简单的有机物和无机物，形成的沼气、沼泥和净化后的污水通过池内的三相分离器分离沼气由集气罩收集，并由通风扇强制稀释扩散，废水重力流入DAT-IAT反应池，经过DAT池中连续曝气，IAT池中间歇曝气处理，机械格栅废水一级提升泵集水井分配井调节池栅渣沼气吸水井IUASB反应塔DAT-IAT反应池分配井污泥浓缩池污泥脱水机泥饼外运出水池吸水井II垃圾填埋场喷洒用水6出水由滗水器排出池外。UASB池和DAT-IAT池中产生的剩余污泥，汇入污泥浓缩池，经8rpm搅拌使污泥浓缩，再由带式压滤机脱水处理。处理后泥饼作肥料或填埋。二、施工部署和施工方案1、施工部署：本工程施工范围主要为设备及管道的安装，施工中要遵循“先土建后设备”“生地下，后地上”的原则，予埋管件与部分地下部分，要与土建工程中有关部分分项工程之间进行交叉施工；紧密配合。2、施工方案：2.1工艺设备的安装工艺设备的安装是安装工程中最先施工的工程，随后进行管道、电气、仪表等工程的安装。安装质量的好坏，直接影响着其他工程的安装质量和安装进度。安装方法应根据不同设备的要求而定，尽量采用整机安装。如运输或吊装不便，可以解体包装运输。在施工中，根据情况，进行解体安装、部分整体安装或进行整体吊装就位。一般的安装程序是：7基础核查和划线吊装就位找正、找平（初平）地脚螺栓浇注设备检查清洗复装（整机安装）精平点焊固定垫铁二次浇注清洗复装技术调整单机试运转本体周围配管仪表电机接线本工程中所需的泵类，搅拌机及水下曝气器的安装程序较为简单，可参照以上程序所述安装步骤。带式压滤机、旋转格栅、滗水器、三相分离器、沼气扩散装置除依照常观程序，还必须参看具体的设备安装及使用说明书，严格按规程安装操作。2.2管道工程2.2.1管道的敷设方式工艺联络管除IAT池内回流污泥至DAT池部分为架空...
