型钢混凝土梁施工方案VIP免费

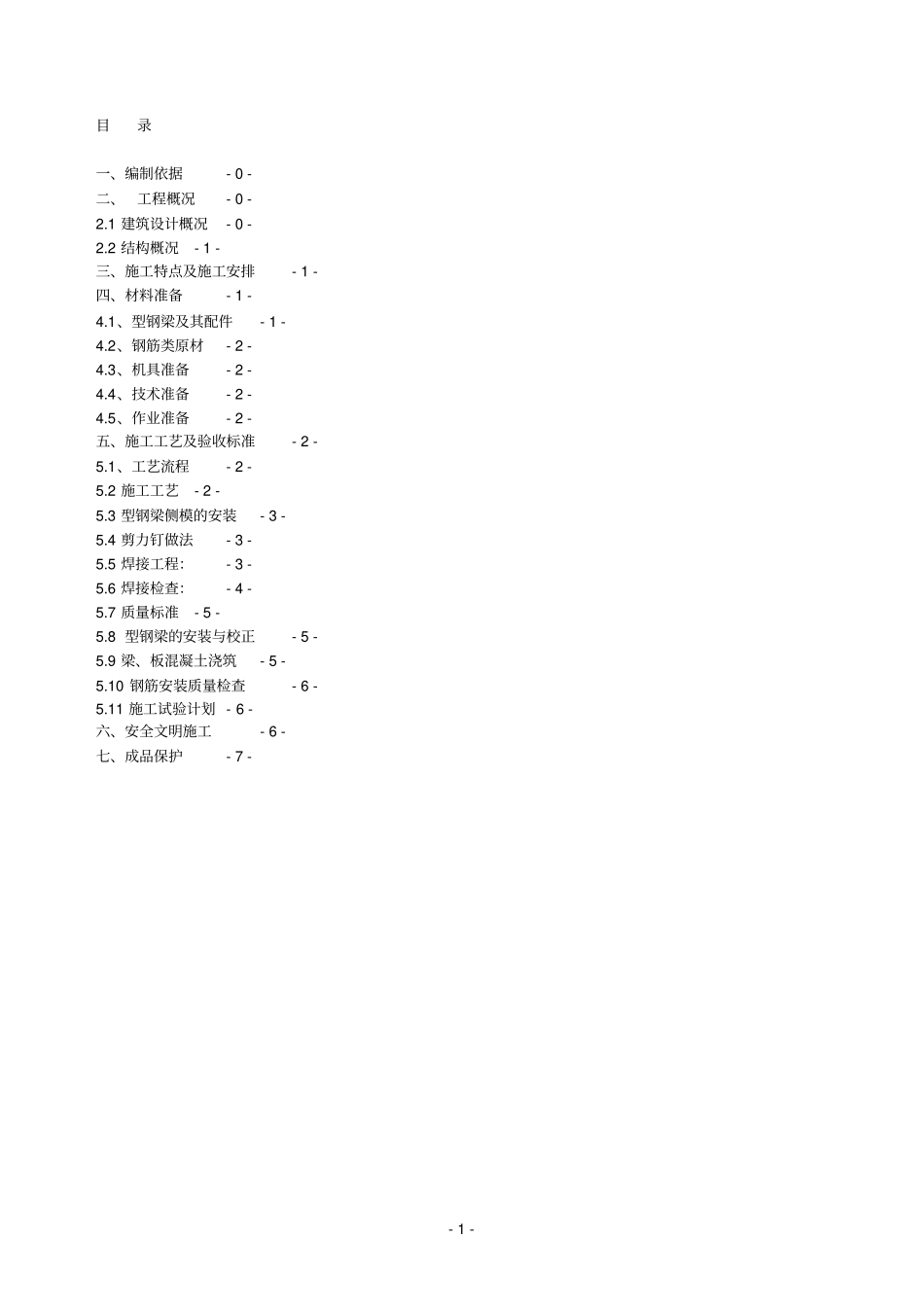

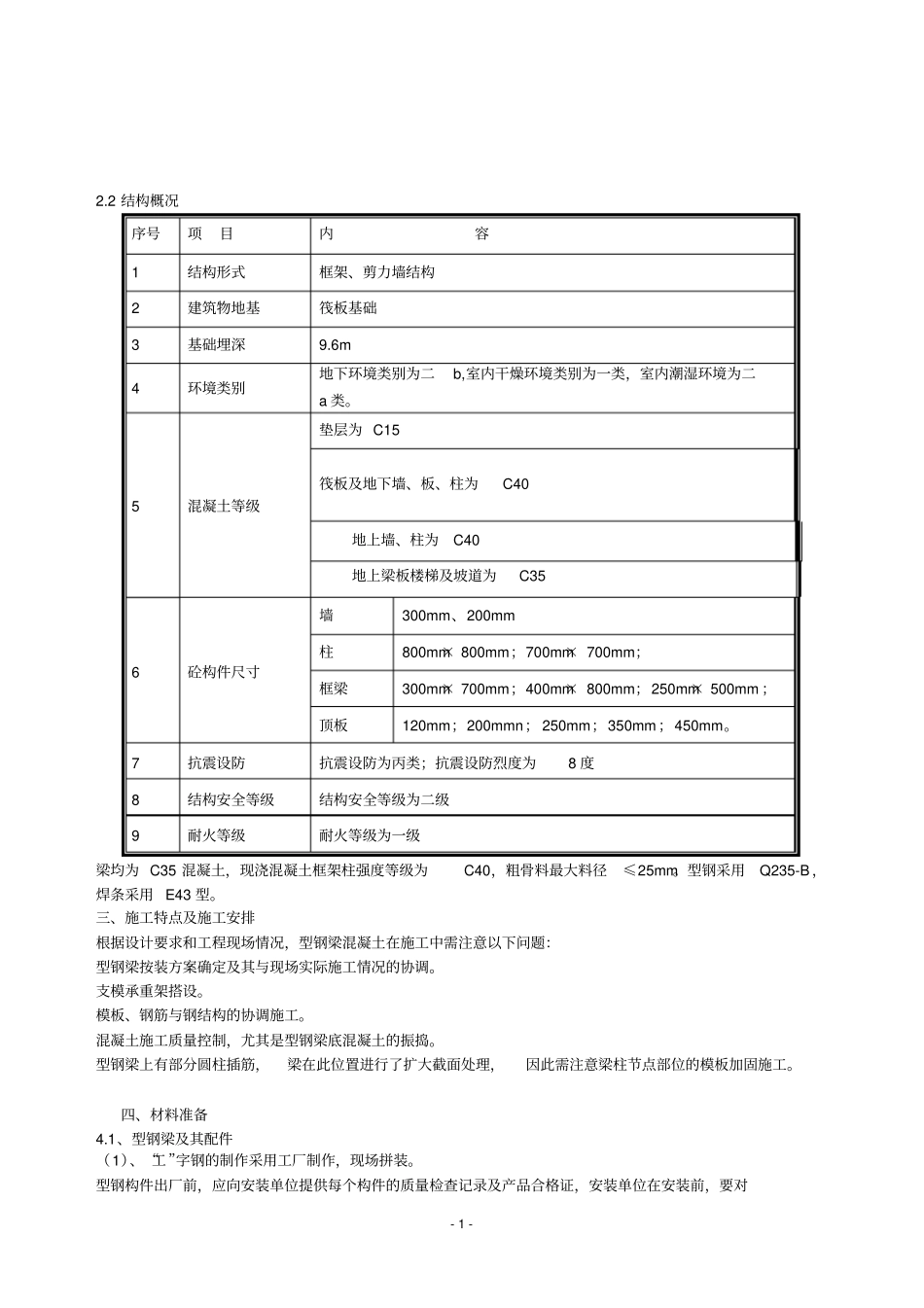

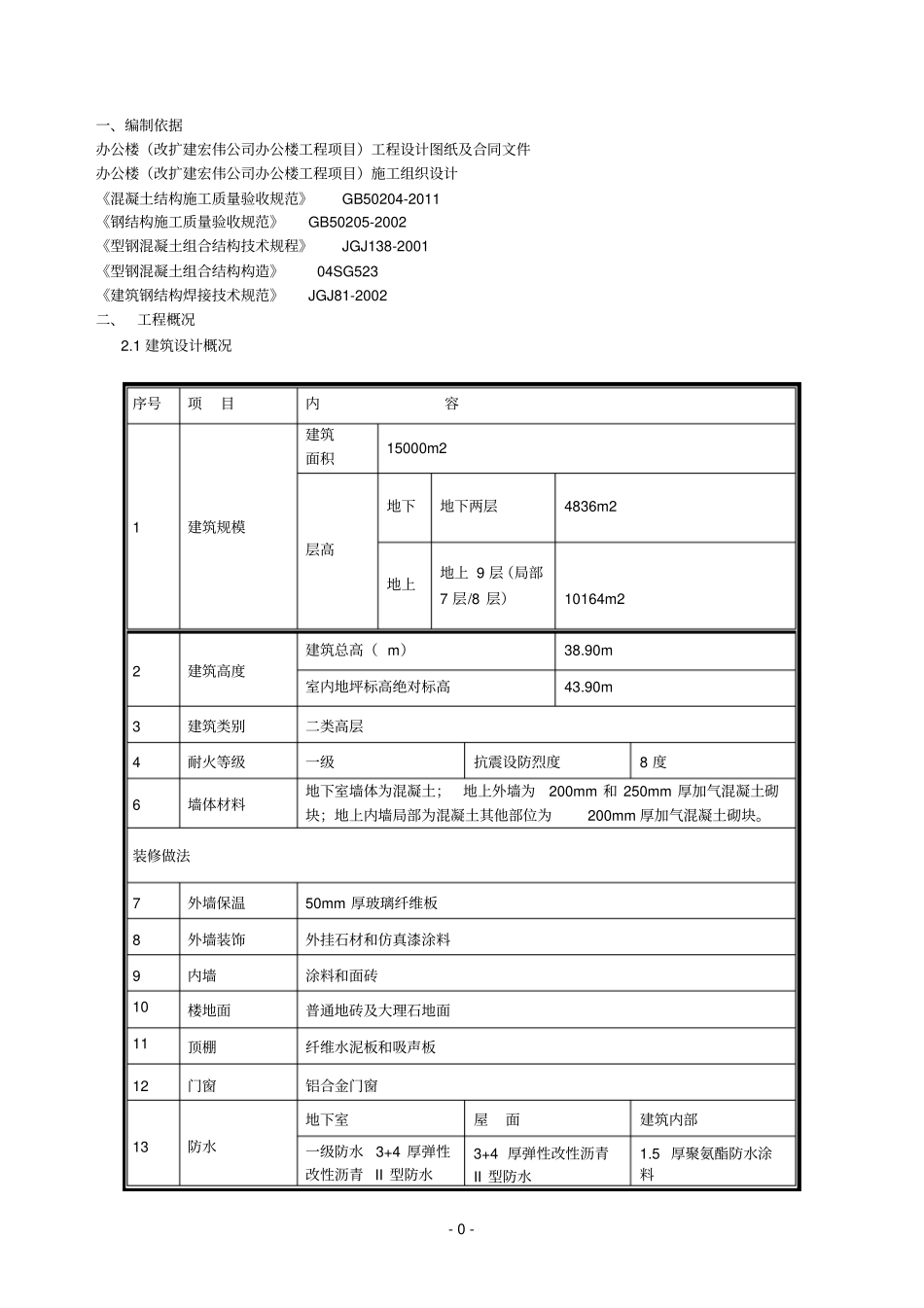

-1-目录一、编制依据-0-二、工程概况-0-2.1建筑设计概况-0-2.2结构概况-1-三、施工特点及施工安排-1-四、材料准备-1-4.1、型钢梁及其配件-1-4.2、钢筋类原材-2-4.3、机具准备-2-4.4、技术准备-2-4.5、作业准备-2-五、施工工艺及验收标准-2-5.1、工艺流程-2-5.2施工工艺-2-5.3型钢梁侧模的安装-3-5.4剪力钉做法-3-5.5焊接工程：-3-5.6焊接检查：-4-5.7质量标准-5-5.8型钢梁的安装与校正-5-5.9梁、板混凝土浇筑-5-5.10钢筋安装质量检查-6-5.11施工试验计划-6-六、安全文明施工-6-七、成品保护-7--0-一、编制依据办公楼（改扩建宏伟公司办公楼工程项目）工程设计图纸及合同文件办公楼（改扩建宏伟公司办公楼工程项目）施工组织设计《混凝土结构施工质量验收规范》GB50204-2011《钢结构施工质量验收规范》GB50205-2002《型钢混凝土组合结构技术规程》JGJ138-2001《型钢混凝土组合结构构造》04SG523《建筑钢结构焊接技术规范》JGJ81-2002二、工程概况2.1建筑设计概况序号项目内容1建筑规模建筑面积15000m2层高地下地下两层4836m2地上地上9层（局部7层/8层）10164m22建筑高度建筑总高（m）38.90m室内地坪标高绝对标高43.90m3建筑类别二类高层4耐火等级一级抗震设防烈度8度6墙体材料地下室墙体为混凝土；地上外墙为200mm和250mm厚加气混凝土砌块；地上内墙局部为混凝土其他部位为200mm厚加气混凝土砌块。装修做法7外墙保温50mm厚玻璃纤维板8外墙装饰外挂石材和仿真漆涂料9内墙涂料和面砖10楼地面普通地砖及大理石地面11顶棚纤维水泥板和吸声板12门窗铝合金门窗13防水地下室屋面建筑内部一级防水3+4厚弹性改性沥青II型防水3+4厚弹性改性沥青II型防水1.5厚聚氨酯防水涂料-1-2.2结构概况序号项目内容1结构形式框架、剪力墙结构2建筑物地基筏板基础3基础埋深9.6m4环境类别地下环境类别为二b,室内干燥环境类别为一类，室内潮湿环境为二a类。5混凝土等级垫层为C15筏板及地下墙、板、柱为C40地上墙、柱为C40地上梁板楼梯及坡道为C356砼构件尺寸墙300mm、200mm柱800mm×800mm；700mm×700mm；框梁300mm×700mm；400mm×800mm；250mm×500mm；顶板120mm；200mmn；250mm；350mm；450mm。7抗震设防抗震设防为丙类；抗震设防烈度为8度8结构安全等级结构安全等级为二级9耐火等级耐火等级为一级梁均为C35混凝土，现浇混凝土框架柱强度等级为C40，粗骨料最大料径≤25mm。型钢采用Q235-B，焊条采用E43型。三、施工特点及施工安排根据设计要求和工程现场情况，型钢梁混凝土在施工中需注意以下问题：型钢梁按装方案确定及其与现场实际施工情况的协调。支模承重架搭设。模板、钢筋与钢结构的协调施工。混凝土施工质量控制，尤其是型钢梁底混凝土的振捣。型钢梁上有部分圆柱插筋，梁在此位置进行了扩大截面处理，因此需注意梁柱节点部位的模板加固施工。四、材料准备4.1、型钢梁及其配件（1）、“工”字钢的制作采用工厂制作，现场拼装。型钢构件出厂前，应向安装单位提供每个构件的质量检查记录及产品合格证，安装单位在安装前，要对-2-外形尺寸、预留孔直径及位置、连接件位置及角度、焊缝、栓钉焊的加工质量等进行全面检查，在符合设计文件和有关标准后，方可进行安装。凡偏差大于有关规定、规程、规定的允许偏差者，安装前应在地面进行维修。（2）、构配件应配套进场，且必须有出厂质量证明书和有关技术文件等，能满足安装要求。并应有明显标识，严禁混装混放和标识不清。4.2、钢筋类原材（1）钢筋的品种、规格、型号、机械性能等必须符合设计要求要求且必须有合格证、性能检测报告和进场复验单。（2）钢筋进场时，应按现行国家标准《钢筋混凝土用热轧带肋钢筋》GB1499等的规定抽取试件做力学性能检验。其质量必须符合有关标准规定。（3）梁均为C35混凝土，现浇混凝土框架柱强度等级为C40，并有相关配比单、坍落度及测温记录4.3、机具准备（1）起重设备塔式起重机。（2）主要机具弯曲机、切断机、经纬仪、水准仪、电焊机、熔焊栓钉机、力矩扳手、插入式振捣器、木抹子、长抹子、铁插尺、胶皮水管、铁板、串桶等。4.4、技术准备（1）安装前应对建筑物型钢梁的定位轴线、梁底标高和梁下支撑体系的稳定性进行...
