埋地管道吹扫试压方案资料VIP免费

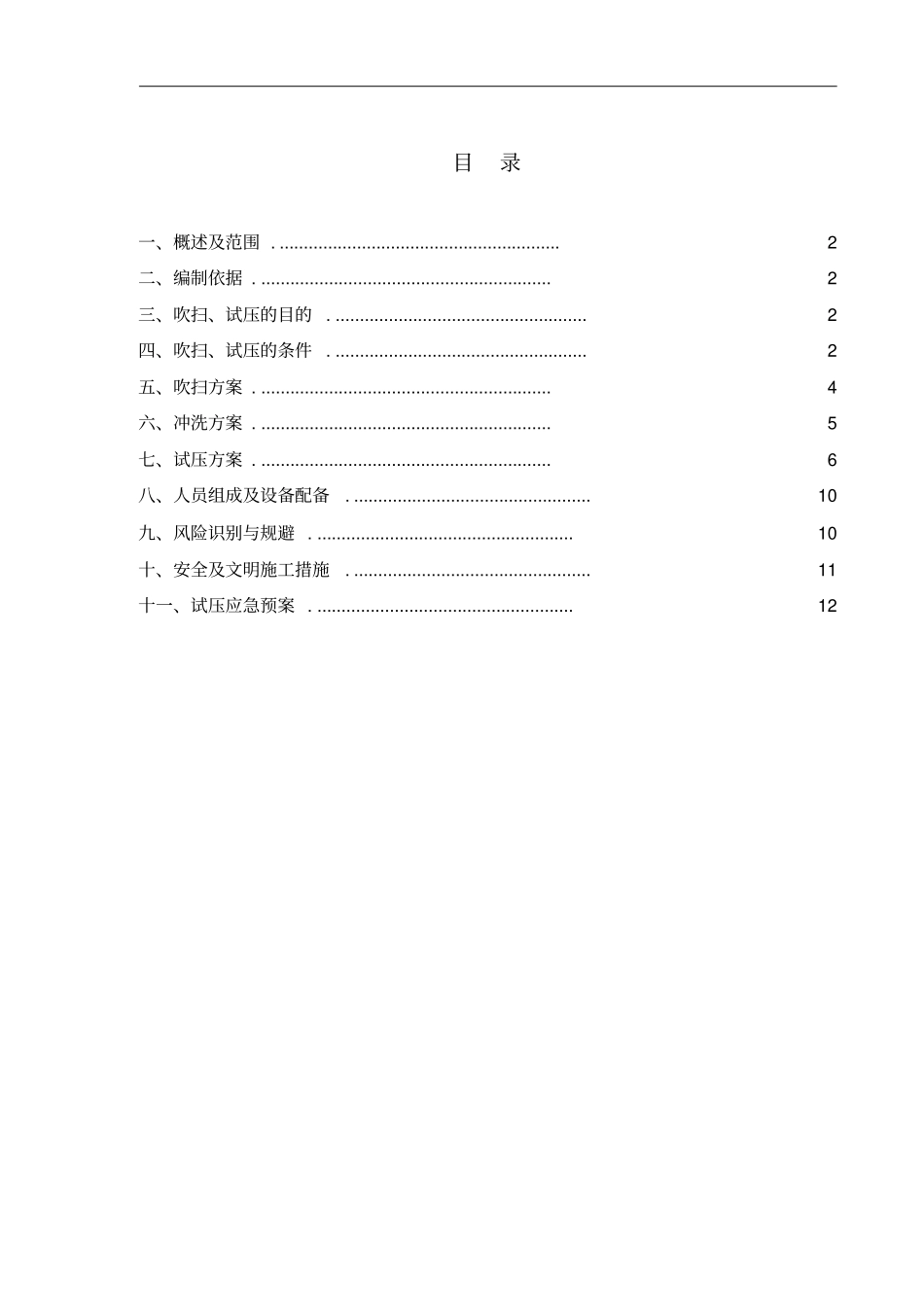

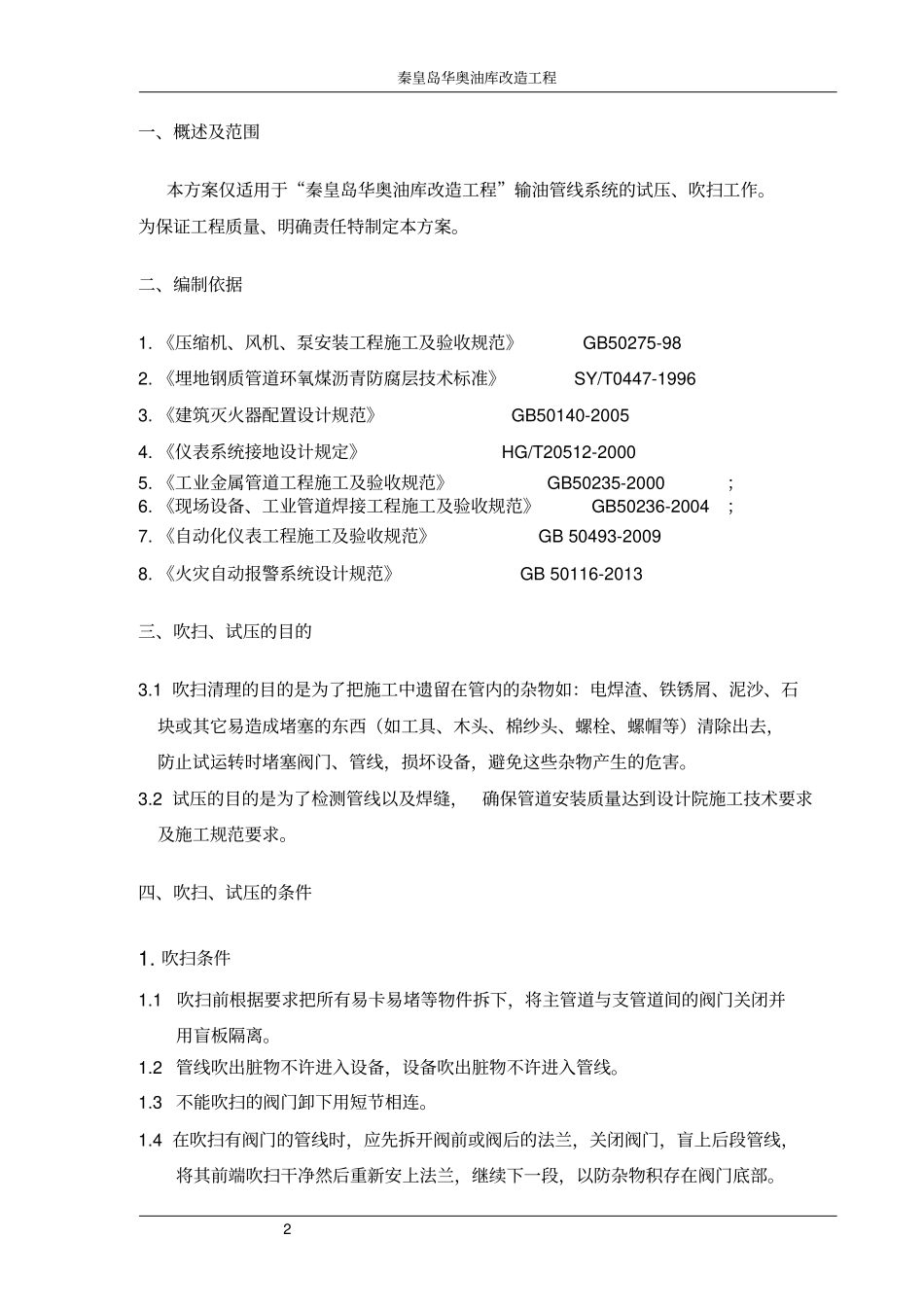

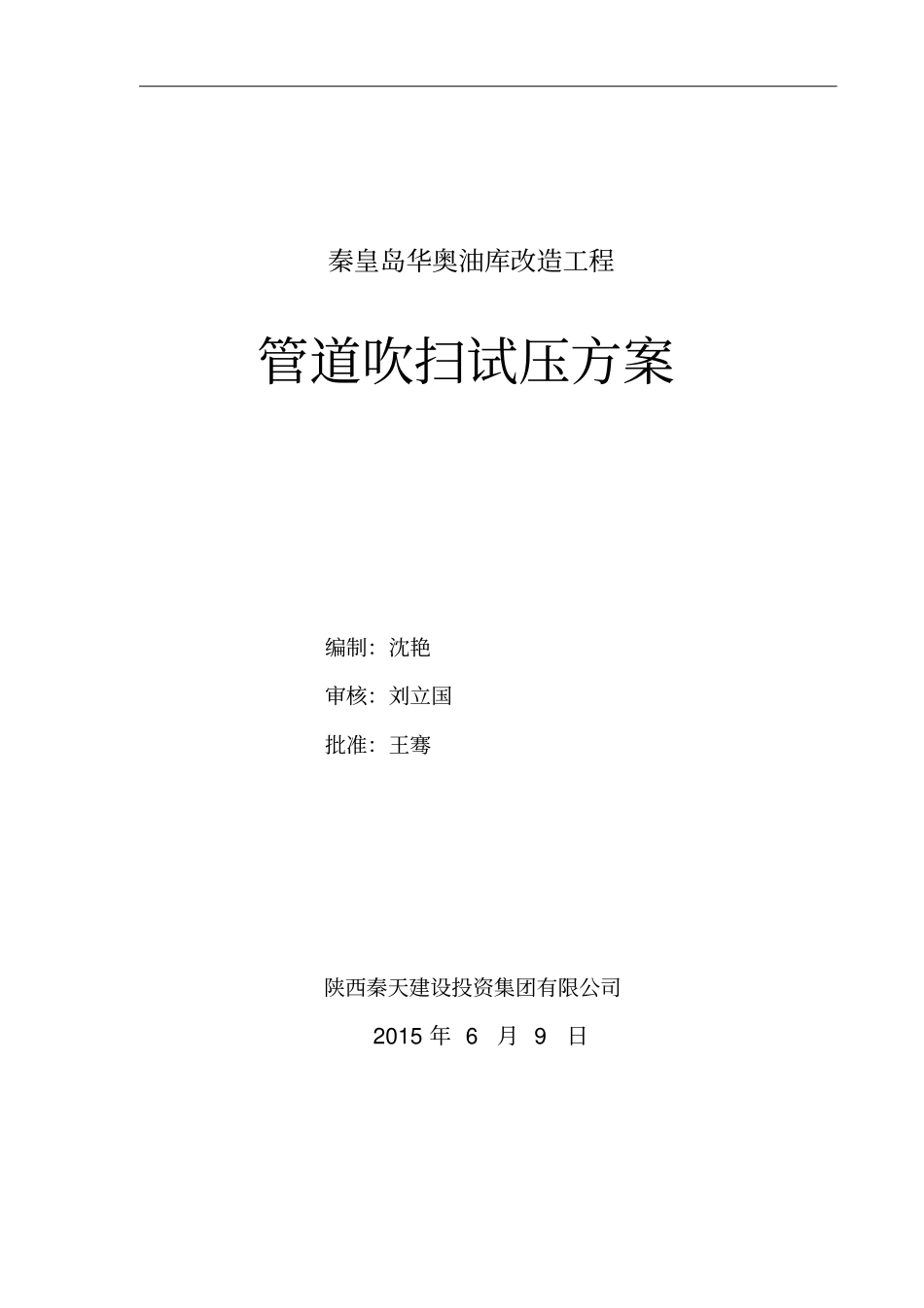

秦皇岛华奥油库改造工程管道吹扫试压方案编制：沈艳审核：刘立国批准：王骞陕西秦天建设投资集团有限公司2015年6月9日目录一、概述及范围...........................................................2二、编制依据.............................................................2三、吹扫、试压的目的.....................................................2四、吹扫、试压的条件.....................................................2五、吹扫方案.............................................................4六、冲洗方案.............................................................5七、试压方案.............................................................6八、人员组成及设备配备..................................................10九、风险识别与规避......................................................10十、安全及文明施工措施..................................................11十一、试压应急预案......................................................12秦皇岛华奥油库改造工程2一、概述及范围本方案仅适用于“秦皇岛华奥油库改造工程”输油管线系统的试压、吹扫工作。为保证工程质量、明确责任特制定本方案。二、编制依据1.《压缩机、风机、泵安装工程施工及验收规范》GB50275-982.《埋地钢质管道环氧煤沥青防腐层技术标准》SY/T0447-19963.《建筑灭火器配置设计规范》GB50140-20054.《仪表系统接地设计规定》HG/T20512-20005.《工业金属管道工程施工及验收规范》GB50235-2000；6.《现场设备、工业管道焊接工程施工及验收规范》GB50236-2004；7.《自动化仪表工程施工及验收规范》GB50493-20098.《火灾自动报警系统设计规范》GB50116-2013三、吹扫、试压的目的3.1吹扫清理的目的是为了把施工中遗留在管内的杂物如：电焊渣、铁锈屑、泥沙、石块或其它易造成堵塞的东西（如工具、木头、棉纱头、螺栓、螺帽等）清除出去，防止试运转时堵塞阀门、管线，损坏设备，避免这些杂物产生的危害。3.2试压的目的是为了检测管线以及焊缝，确保管道安装质量达到设计院施工技术要求及施工规范要求。四、吹扫、试压的条件1.吹扫条件1.1吹扫前根据要求把所有易卡易堵等物件拆下，将主管道与支管道间的阀门关闭并用盲板隔离。1.2管线吹出脏物不许进入设备，设备吹出脏物不许进入管线。1.3不能吹扫的阀门卸下用短节相连。1.4在吹扫有阀门的管线时，应先拆开阀前或阀后的法兰，关闭阀门，盲上后段管线，将其前端吹扫干净然后重新安上法兰，继续下一段，以防杂物积存在阀门底部。秦皇岛华奥油库改造工程31.5吹扫完毕后，拆除试压设备及盲板，安装上述被断开的设施。1.6吹扫过程要分工负责，每条管线一个组，落实到每个人，按吹扫顺序参照《工艺管道图纸》，在吹扫口检查吹扫效果，每吹完一个口及时封闭恢复一个口。吹扫完成后，每条管线要进行质量检查与验收，直至认可为止。1.8尽量顺管线流向，向下或水平吹扫，避免向上吹扫。吹扫管径较大或出口无阀门的管线。与界区外有连接的管线吹扫前要与有关部门联系好，并会同有关人员共同检查后才开始，需要拆除的盲板及临时过滤器滤网必须专人负责，吹扫后恢复原状，做好记录备查。1.9管道吹扫前向参与吹扫的人员进行技术交底，系统安排吹扫工作，合理安排吹扫工序。吹扫试压前要对管道组成件、支架等进行外观检验，焊缝表面应进行无损检验。2.试压条件2.1管线试压按单体系统进行的原则，各管线采取分类试压的办法，做好试压所需要的人员、设备（打压泵）、工具、材料的准备工作，按要求提前配置好。2.2试压介质及水源：全部采用清洁水。2.3阀门开闭应灵活，各类管件合格证，检验证明等相应资料应齐备。2.4阀门安装方向正确，管件安装到位，需开闭的阀门已就绪，法兰已把牢。2.5按照低点上水，高点排空的原则，利用管网系统上的进水孔及放空阀进行上水排空，上满水后关闭各阀。2.6管线充满水后，不要急于关闭排气阀，直至所溢水流不含气泡时方可关闭。2.7试压时，由于压力等级及设备性能的要求等原因，应将不能进行...
