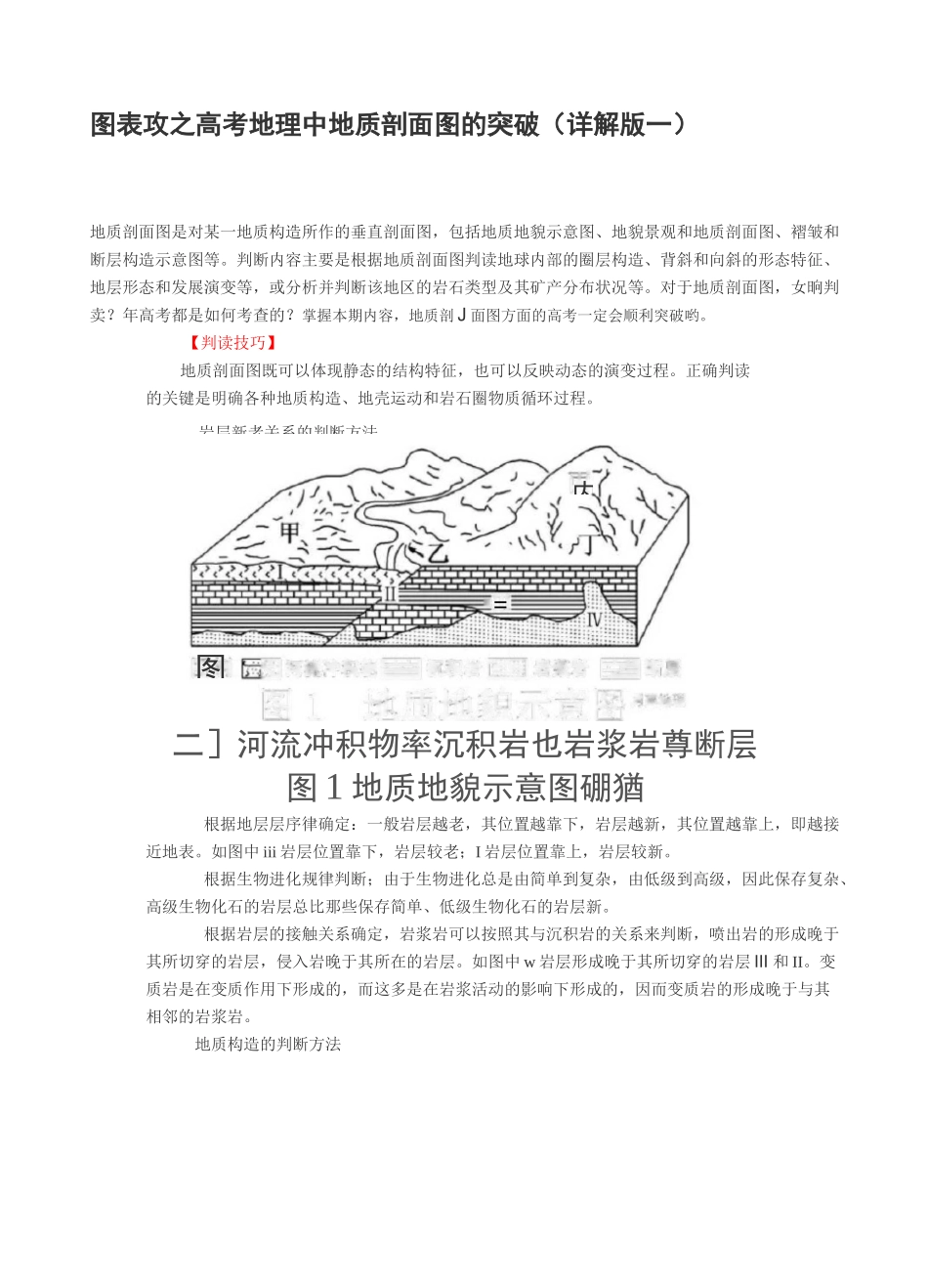

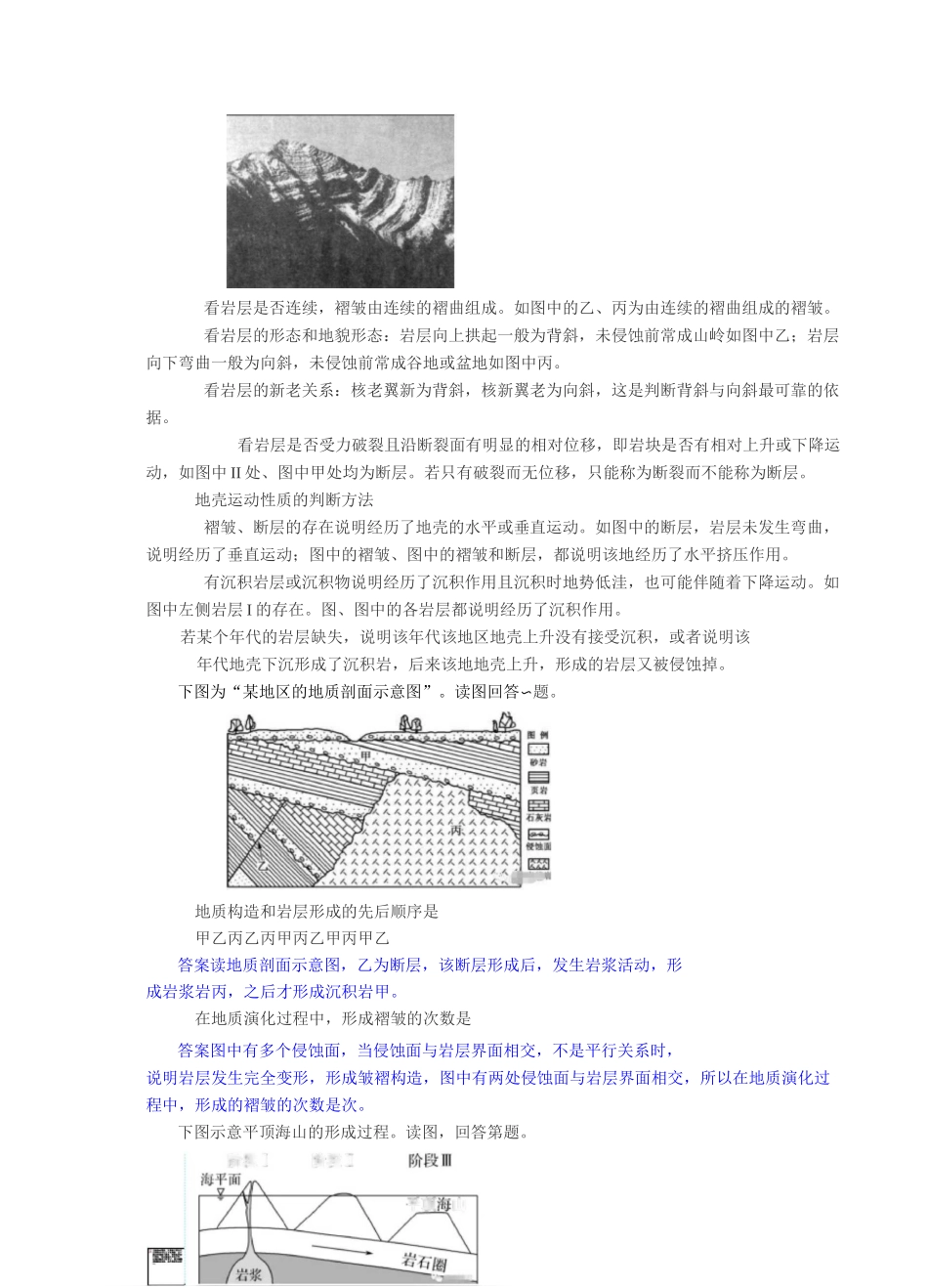

图表攻之高考地理中地质剖面图的突破（详解版一）地质剖面图是对某一地质构造所作的垂直剖面图，包括地质地貌示意图、地貌景观和地质剖面图、褶皱和断层构造示意图等。判断内容主要是根据地质剖面图判读地球内部的圈层构造、背斜和向斜的形态特征、地层形态和发展演变等，或分析并判断该地区的岩石类型及其矿产分布状况等。对于地质剖面图，女晌判卖？年高考都是如何考查的？掌握本期内容，地质剖J面图方面的高考一定会顺利突破哟。【判读技巧】地质剖面图既可以体现静态的结构特征，也可以反映动态的演变过程。正确判读的关键是明确各种地质构造、地壳运动和岩石圈物质循环过程。二］河流冲积物率沉积岩也岩浆岩尊断层图1地质地貌示意图硼猶根据地层层序律确定：一般岩层越老，其位置越靠下，岩层越新，其位置越靠上，即越接近地表。如图中iii岩层位置靠下，岩层较老；I岩层位置靠上，岩层较新。根据生物进化规律判断；由于生物进化总是由简单到复杂，由低级到高级，因此保存复杂、高级生物化石的岩层总比那些保存简单、低级生物化石的岩层新。根据岩层的接触关系确定，岩浆岩可以按照其与沉积岩的关系来判断，喷出岩的形成晚于其所切穿的岩层，侵入岩晚于其所在的岩层。如图中w岩层形成晚于其所切穿的岩层III和II。变质岩是在变质作用下形成的，而这多是在岩浆活动的影响下形成的，因而变质岩的形成晚于与其相邻的岩浆岩。地质构造的判断方法岩层新老关系的判断方法内=图阶段平山阶段I看岩层是否连续，褶皱由连续的褶曲组成。如图中的乙、丙为由连续的褶曲组成的褶皱。看岩层的形态和地貌形态：岩层向上拱起一般为背斜，未侵蚀前常成山岭如图中乙；岩层向下弯曲一般为向斜，未侵蚀前常成谷地或盆地如图中丙。看岩层的新老关系：核老翼新为背斜，核新翼老为向斜，这是判断背斜与向斜最可靠的依据。看岩层是否受力破裂且沿断裂面有明显的相对位移，即岩块是否有相对上升或下降运动，如图中II处、图中甲处均为断层。若只有破裂而无位移，只能称为断裂而不能称为断层。地壳运动性质的判断方法褶皱、断层的存在说明经历了地壳的水平或垂直运动。如图中的断层，岩层未发生弯曲，说明经历了垂直运动；图中的褶皱、图中的褶皱和断层，都说明该地经历了水平挤压作用。有沉积岩层或沉积物说明经历了沉积作用且沉积时地势低洼，也可能伴随着下降运动。如图中左侧岩层I的存在。图、图中的各岩层都说明经历了沉积作用。若某个年代的岩层缺失，说明该年代该地区地壳上升没有接受沉积，或者说明该年代地壳下沉形成了沉积岩，后来该地地壳上升，形成的岩层又被侵蚀掉。下图为“某地区的地质剖面示意图”。读图回答〜题。地质构造和岩层形成的先后顺序是甲乙丙乙丙甲丙乙甲丙甲乙答案读地质剖面示意图，乙为断层，该断层形成后，发生岩浆活动，形成岩浆岩丙，之后才形成沉积岩甲。在地质演化过程中，形成褶皱的次数是答案图中有多个侵蚀面，当侵蚀面与岩层界面相交，不是平行关系时，说明岩层发生完全变形，形成皱褶构造，图中有两处侵蚀面与岩层界面相交，所以在地质演化过程中，形成的褶皱的次数是次。下图示意平顶海山的形成过程。读图，回答第题。平顶海山为褶皱山由沉积岩构成顶部形态由内力作用塑造随着板块的移动没入水下由图可知，平顶海山为岩浆喷发形成的火山，由岩浆岩构成，、项错误；由图中阶段I到阶段III变化可知，平顶海山的相对高度变小，顶部面积变大，是风浪侵蚀造成的，是外力作用塑造，项错误；由图中阶段I到阶段III变化可知，岩石圈下降导致平顶海山没入水下，项正确。下图为某河谷地址、地貌剖面图，图中地层年代由①到③变老。图中阶地用表示，数字下标表示阶地的级数指由河流作用形成的高出洪水位的阶梯状地貌。此河段阶地主要由于地壳抬升形成。完成〜题。对河谷处的地质构造类型两侧地壳抬升幅度的判断，正确的是向斜东侧大背斜东侧小向斜西侧大背斜西侧小矿产调查发现，在此河段的河床沙中有某种贵重金属矿产，但由于河水深不宜开采。图中所示地点可能找到这种贵重金属矿物的是甲乙丙丁第题，河谷处最外侧是石灰岩、向里依次是页岩、砂岩，河谷处岩层地层年代表现为中...
