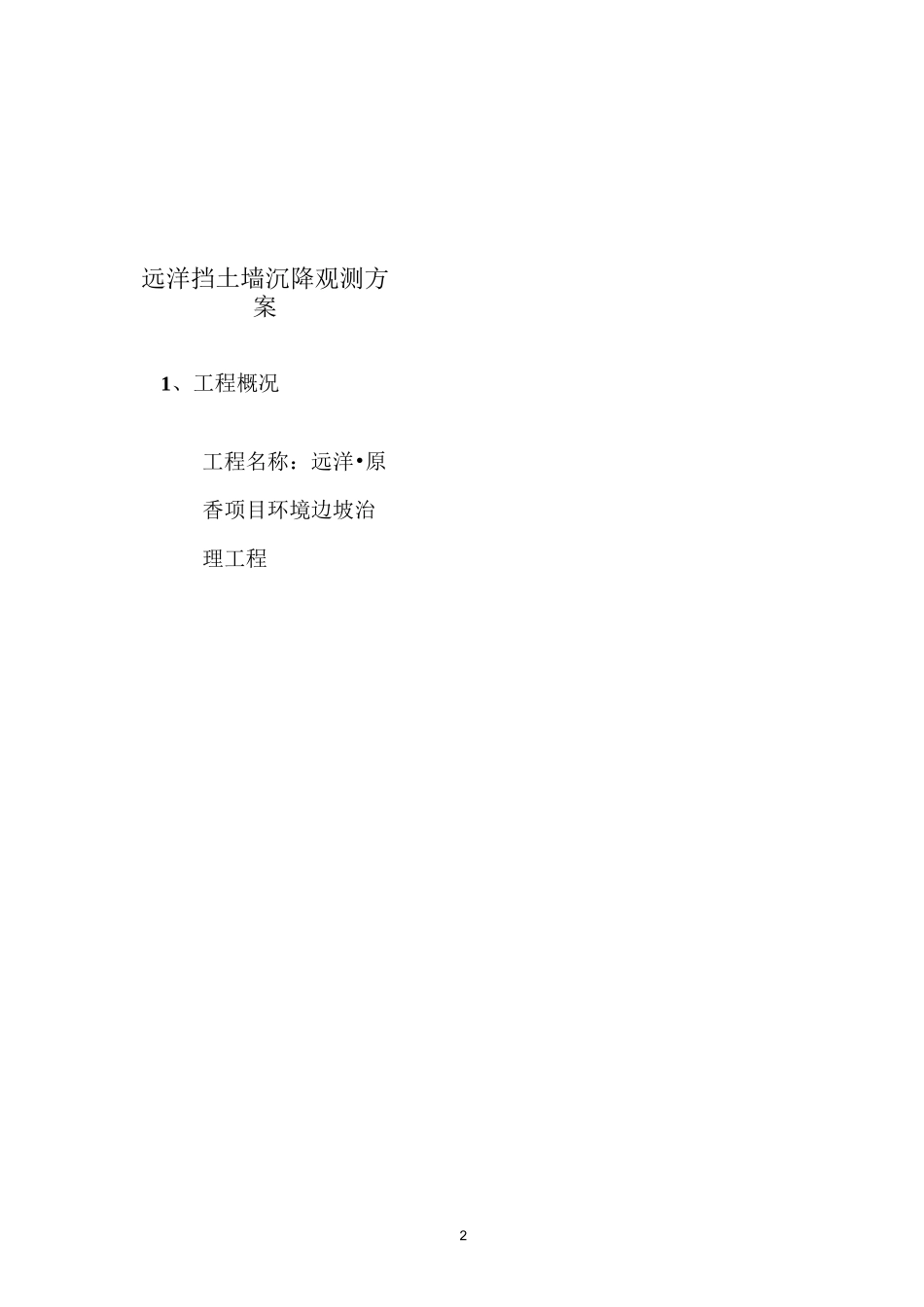

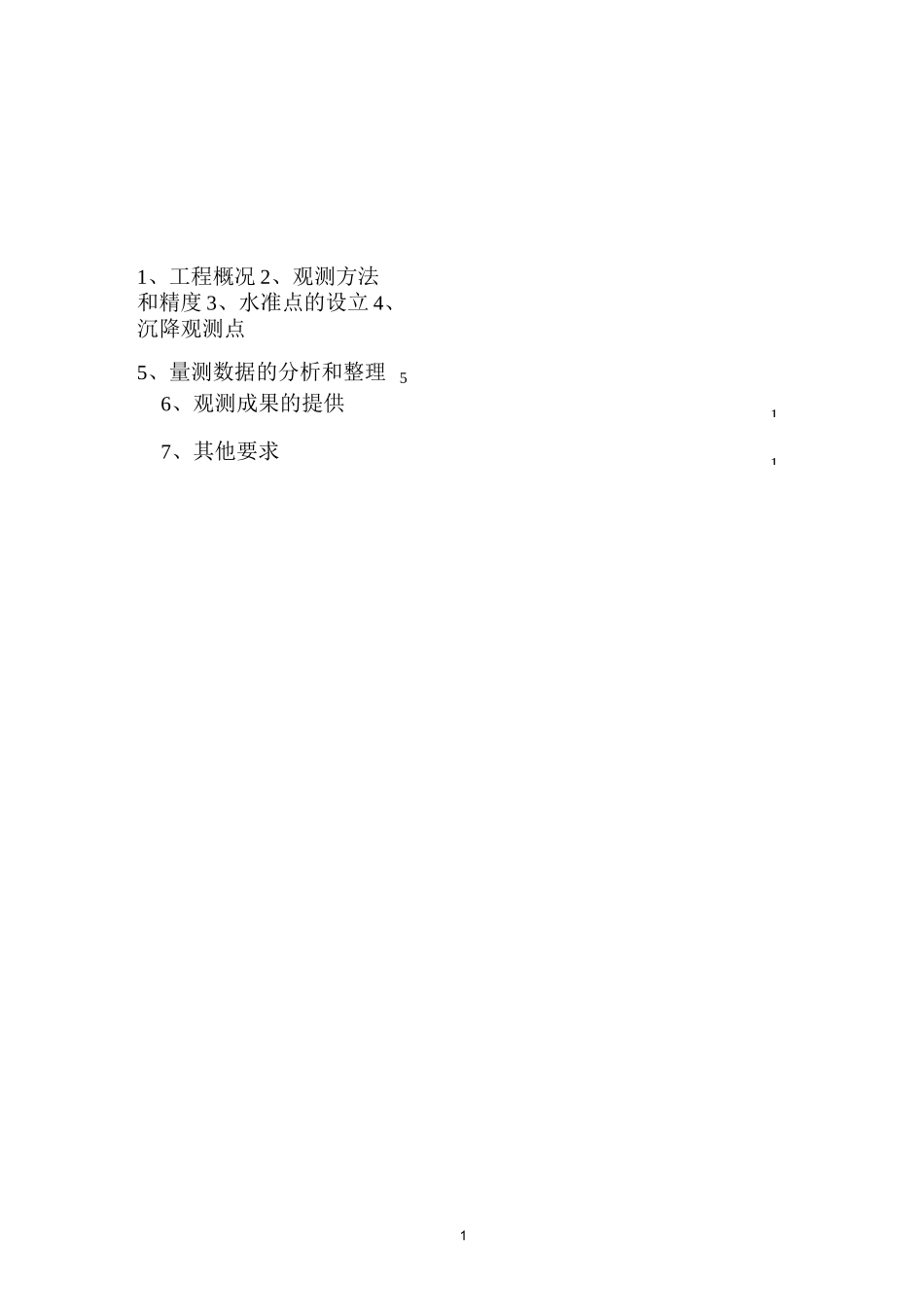

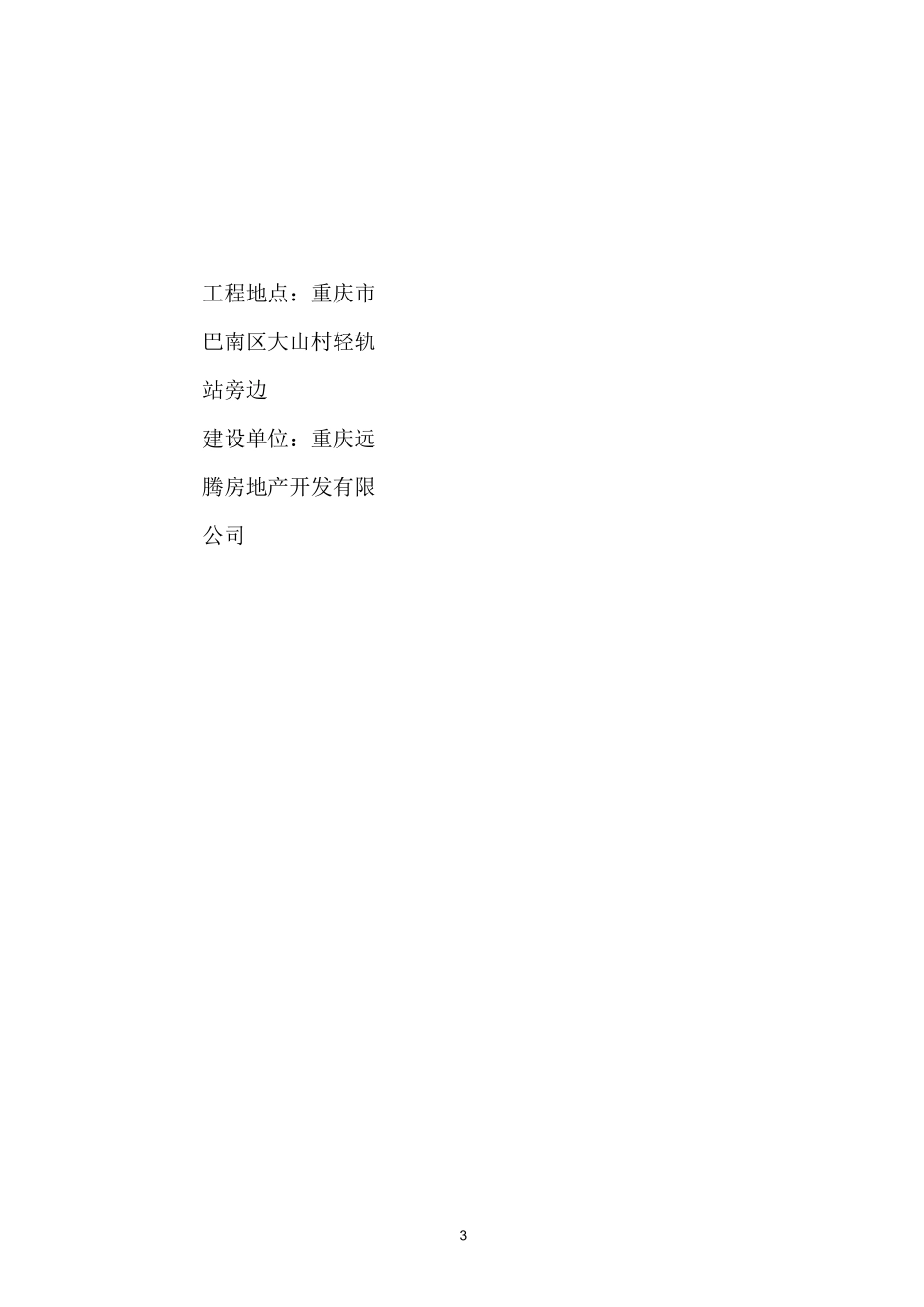

1111、工程概况2、观测方法和精度3、水准点的设立4、沉降观测点6、观测成果的提供7、其他要求5、量测数据的分析和整理52远洋挡土墙沉降观测方案1、工程概况工程名称：远洋•原香项目环境边坡治理工程3工程地点：重庆市巴南区大山村轻轨站旁边建设单位：重庆远腾房地产开发有限公司4监理单位：重庆康盛建设监理咨询有限公司施工单位：重庆巴洲建设（集团）有限公司远洋项目部5该工程于2014年12月开工，根据所在区域不同分为四标段和五标段两部分。场地内部已建有条石重力式挡墙,该部分挡土墙需要加固处理62016年6月我单位中标为四标段，第四标段已建有T17-T18-T19-T20段T1T2段、T3T4段、T5-T10段、T11T12段、7D19-D21段、D22-D24段重力式挡墙及新建的毛石混凝土挡墙，排洪沟小区道路等。重力式挡墙形式主要有俯斜式挡墙及衡重式挡墙两种。8已建挡墙分段、鉴定报告的主要结论及已建挡墙处理的设计范围详表。地块N10段64.4远洋南山二期四标段建设工程N10段挡墙整体安全性评定为Dsu级。该段已建挡墙进行整体处理。9T1-T2段51.9远洋南山二期四标段建设工程T1-T2段挡墙整体安全性评定为Dsu级。该段已建挡墙进行整体处理。10T3-T4段33.2远洋南山二期四标段建设工程T3-T4段挡墙整体安全性评定为Dsu级。该段根据建筑方案的调整，原挡墙拆除。T5-T10段226.8远洋南山二期四标段建设工程T5-T10段挡墙第1〜2段其安全性评定为Du级；第3〜5段其安全性评定为Du级；第12段其安全性评定为Du级；其余段的安全性评定为Bu级。对第1〜2段、第3〜5段、第12段进行处理，其余段由施工单位根据鉴定报告的意见进行局部修补。T11-T12段55.2远洋南山二期四标段建设工程T11-T12段挡墙整体安全性评定为Dsu级。该段已建挡墙进行整体处理。11D19-D21段82.3远洋南山二期四标段建设工程欧玛丽道路D19-D21段挡墙第1〜2段挡墙的的安全性评定为Bu级；其余段安全性评定为Du级。第1~2段由施工单位根据鉴定报告的意见进行局部修补。第3~4段进行处理。其余段根据建筑方案的调整，原挡墙拆除。T17-T18-T19-T20段71远洋南山二期四标段建设工程T17-T18-T19-T20段挡墙整体安全性评定为Dsu级。该段根据建筑方案的调整，原挡墙拆除。122、观测方法和精度全部观测工均按照《建筑变形测量规程》(JGJ/8-97)有要求执行。使用南方精密电子水准仪，托普康全站仪及铟瓦尺，按照国家二等水准测量标准及技术要求进行实测，环路闭合差13限值为+0.25Vn(mm)。—3、水准点的设立3-1、数量8个。143-2、型式：带套管深埋式，利用已成型的房屋建筑。3-3、埋深：用重锤锤击钢管，下端嵌入密实砂层，周围浇筑混凝土基15座，上面埋设仪器螺栓。3-4、位置：按照规范要求，各水准基点的间距应在20-40米范围以内；水准基点与被测建筑物的间距不应大于100米，16且不小于30米，现根据场地条件、场地使用性质、长期保存条件等，水准基点设置在空旷的位置。3-4、观察记录方法：每173天进行一次观测，并做好记录，如遇下雨，则每天观测，并做好记录。3-5、保护：在基点处砌井、加井盖进行保护，并清理现场，5m范围18内不得在其上堆放物品，以保证水准基点随时正常使用。4、沉降观测点4-1、观测点平面布置19原则：观测点的布置将根据建筑物的大小，结构特点，荷重分布等因素综合确定。4-2、观测点的布置：观察T5-T10挡土墙变形情20况，设置3个永久水准点，对已经变形开裂的挡墙部分每10m设置一个沉降观测水准点,未变形的位置每段伸缩缝挡墙之间设置一个沉降观21测水准点，N10挡墙，在65#楼设置1个永久水准点，对该部分变形开裂的挡墙每10m设置一个沉降观测水准点,裂缝处设置专门的观测点,22T11-T12、T1-T2挡墙分别设置设置1个永久水准点，对该部分变形的挡墙每10m设置一个沉降观测永久水准点。观测方法：设置永久水准23点，埋设仪器螺栓的点位，先用重锤捶打一根022钢筋，直至持力层，再将C200PVC管导入，用C20细石混凝土灌满并将仪器螺栓埋入，用24铁板找平，另几个检查点同理制作，用3点法控制检查永久水准点有无沉降，并对照远方的建筑物，检查永久水准点，有无变形沉降，在25测量挡墙的变形点，并做好记录。详见后图。26274-3、点数：布设沉降观测点共65个4-4...
