橡胶沥青应力吸收层VIP免费

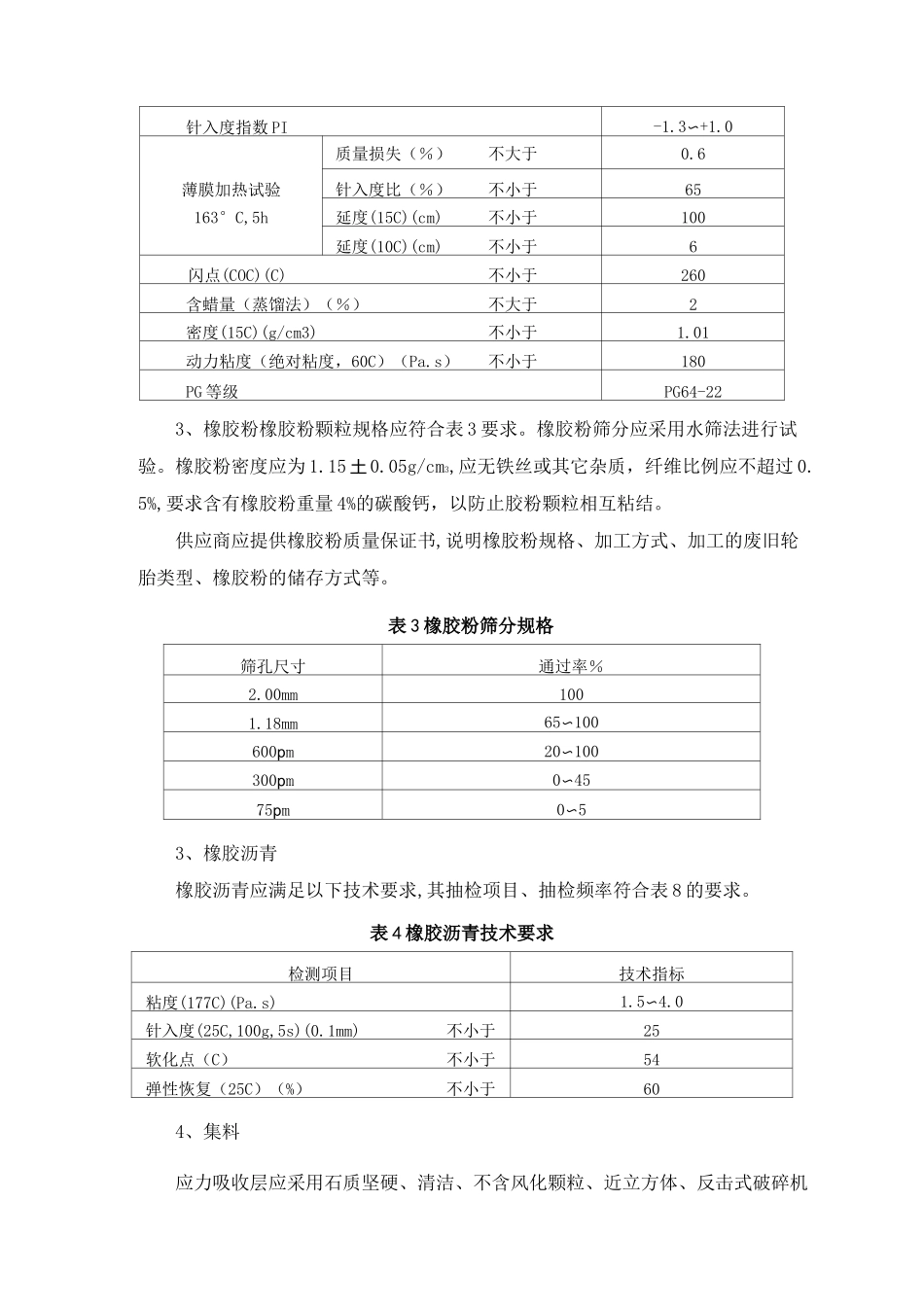

AAA、橡胶沥青应力吸收层AAA.1原材料1、乳化沥青透层采用SBS改性乳化沥青，技术要求应符合表1的规定。表1SBS乳化改性沥青技术要求试验项目单位技术要求破乳速度慢裂粒子电荷阳离子道路沥青标准粘度计C253s10~25恩格拉粘度计E251~10筛上剩余量（1.18mm筛）不大于%0.1与粗集料的粘附性，裹覆面积不小于2/3烝发残留物性质残留物含量不小于%53针入度(100g,25°C,5s)0.1mm60〜130延度（5C）不小于cm30软化点不小于C50弹性恢复（25C,1h）不小于%60粘度（60C）不小于Pa・s500溶解度（三氯乙烯）不小于%97.5常温贮存稳定性1天不大于%15天不大于%52、基质沥青生产橡胶沥青所用的基质沥青采用70＃道路石油沥青，其技术要求见表2。表270＃道路石油沥青技术要求检验项目技术要求针入度(25C,100g,5S)(0.1mm)60〜80延度(5cm/mim,15C)(cm)不小于100延度(5cm/mim,10C)(cm)不小于20软化点（环球法）（C）不小于46溶解度（三氯乙烯）（％）不小于99.5针入度指数PI-1.3〜+1.0质量损失（％）不大于0.6薄膜加热试验针入度比（％）不小于65163°C,5h延度(15C)(cm)不小于100延度(10C)(cm)不小于6闪点(COC)(C)不小于260含蜡量（蒸馏法）（％）不大于2密度(15C)(g/cm3)不小于1.01动力粘度（绝对粘度，60C）（Pa.s）不小于180PG等级PG64-223、橡胶粉橡胶粉颗粒规格应符合表3要求。橡胶粉筛分应采用水筛法进行试验。橡胶粉密度应为1.15土0.05g/cm3,应无铁丝或其它杂质，纤维比例应不超过0.5%,要求含有橡胶粉重量4%的碳酸钙，以防止胶粉颗粒相互粘结。供应商应提供橡胶粉质量保证书,说明橡胶粉规格、加工方式、加工的废旧轮胎类型、橡胶粉的储存方式等。表3橡胶粉筛分规格筛孔尺寸通过率％2.00mm1001.18mm65〜100600pm20〜100300pm0〜4575pm0〜53、橡胶沥青橡胶沥青应满足以下技术要求,其抽检项目、抽检频率符合表8的要求。表4橡胶沥青技术要求检测项目技术指标粘度(177C)(Pa.s)1.5〜4.0针入度(25C,100g,5s)(0.1mm)不小于25软化点（C）不小于54弹性恢复（25C）（%）不小于604、集料应力吸收层应采用石质坚硬、清洁、不含风化颗粒、近立方体、反击式破碎机轧制的玄武岩碎石，其0.075通过率应小于0.4%，否则应进行拌和楼除尘沥青预裹附，建议以0.3〜0.5%（按照集料重量计）的沥青进行预裹附（裹附温度在120°C以上），预裹附的集料堆放时间不宜超过两周。橡胶沥青应力吸收层集料级配范围如表5。表5应力吸收层集料规格方筛孔尺寸（mm）通过率要求（％）1610013.275〜1009.50〜152.360〜50.0750〜0.4SAMI用集料技术要求见表6,其抽检项目、抽检频率应满足省高指对面层粗集料的相关要求。表6SAMI应力吸收层用粗集料质量技术要求检验项目技术要求石料压碎值（％）不大于24洛杉矶磨耗损失（％）不大于28视密度（t/m3）不小于2.6吸水率（％）不大于2.0对沥青的粘附性不小于4级坚固性（％）不大于12针片状颗粒含量（％）不大于15水洗法＜0.075mm颗粒含量（％）不大于0.4软石含量（％）不大于3.0AAA.2主要施工机械及检测仪器1、主要施工机械（1）橡胶沥青生产设备1套（2）橡胶沥青洒布车1台（3）智能型沥青洒布车1台（4）碎石撒布机2台（集料晒布口开启采用液压控制）(5)洒水车(6)森林灭火鼓风机2台(7)压路机：25吨轮胎压路机2台2、主要检测仪器(1)沥青针入度仪(2)沥青延度仪(3)沥青软化点仪(4)布氏旋转粘度计(5)标准筛(方筛孔)等AAA.3透层施工1、基层表面的清扫与冲洗水泥稳定碎石基层表面由6〜8人一字排开用竹帚或用机械钢丝刷进行全面清扫，再用2〜3台森林灭火鼓风机将浮灰吹净，使表面集料颗粒部分外露。喷洒透层前要遮挡防护路缘石及人工构造物避免污染。其基层裂缝处理应参照省高指施工指导意见采用玻纤格栅进行处理。2、喷洒透层沥青基层表面冲洗的水分凉晒干燥后，用智能型沥青洒布车喷洒透层油，用量为0.2〜0.3kg/m2。可在正式施工透层前进行200m左右的试验段，根据试验段施工效果确定合适用量。3、透层油洒布后2〜3小时后，透层油实干后进行橡胶沥青施工；4、透层油洒布不得在表面形成能被运料车和摊铺机粘起的油皮。AAA.4橡胶沥青应力吸收层(AR-SAMI)施工1、确定橡胶粉的掺量一般选择至少三个不同的橡胶粉掺量(...
