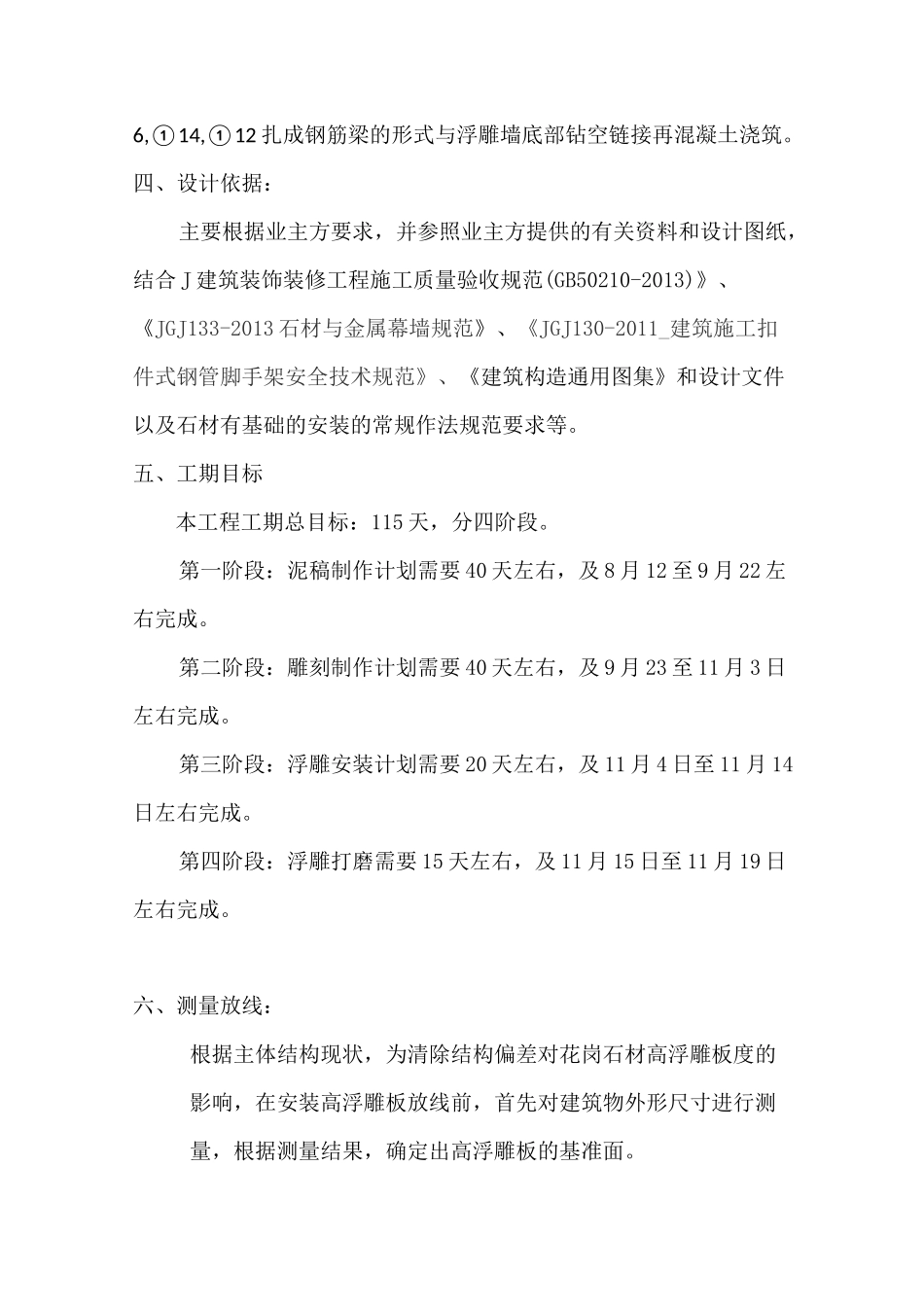

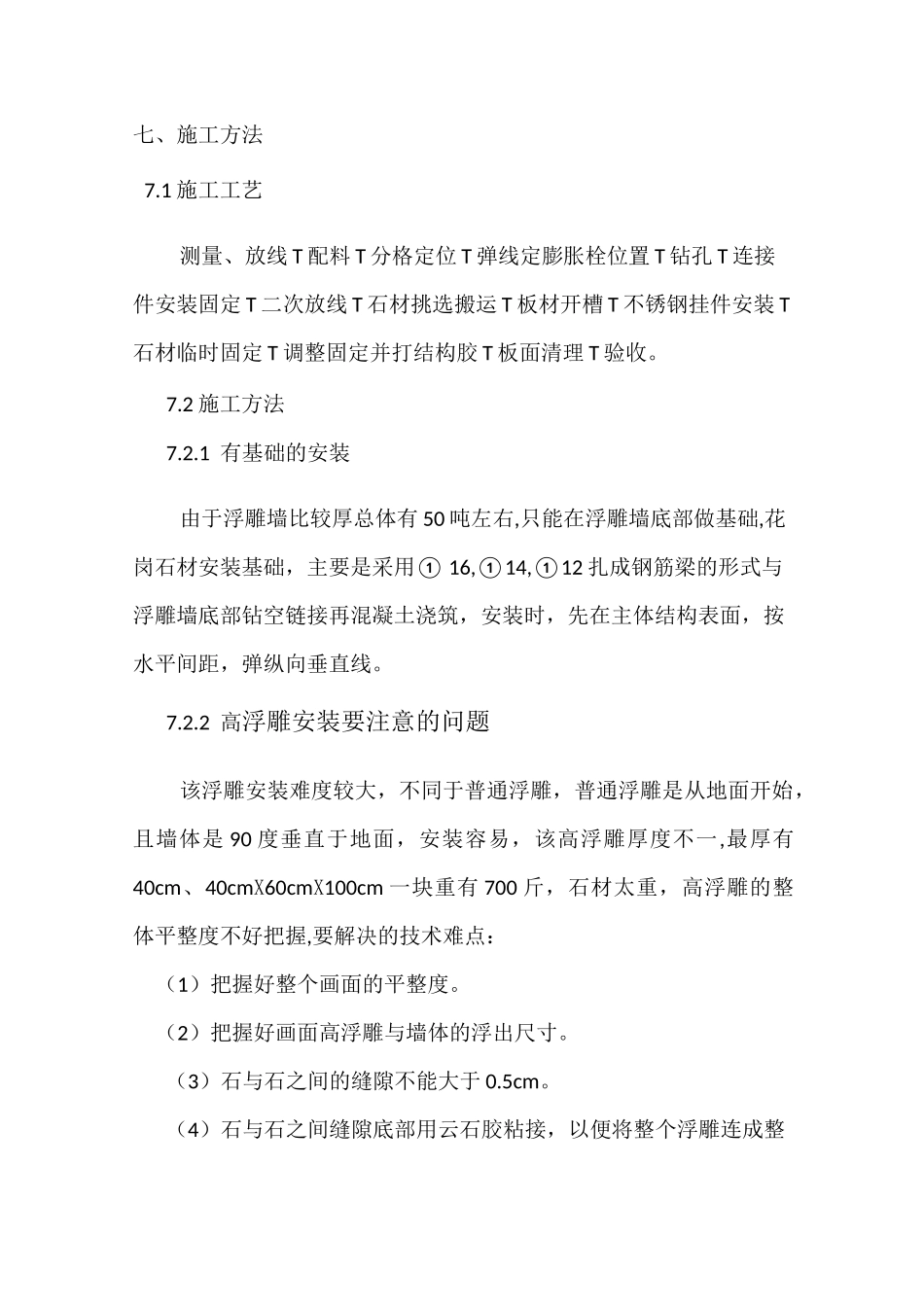

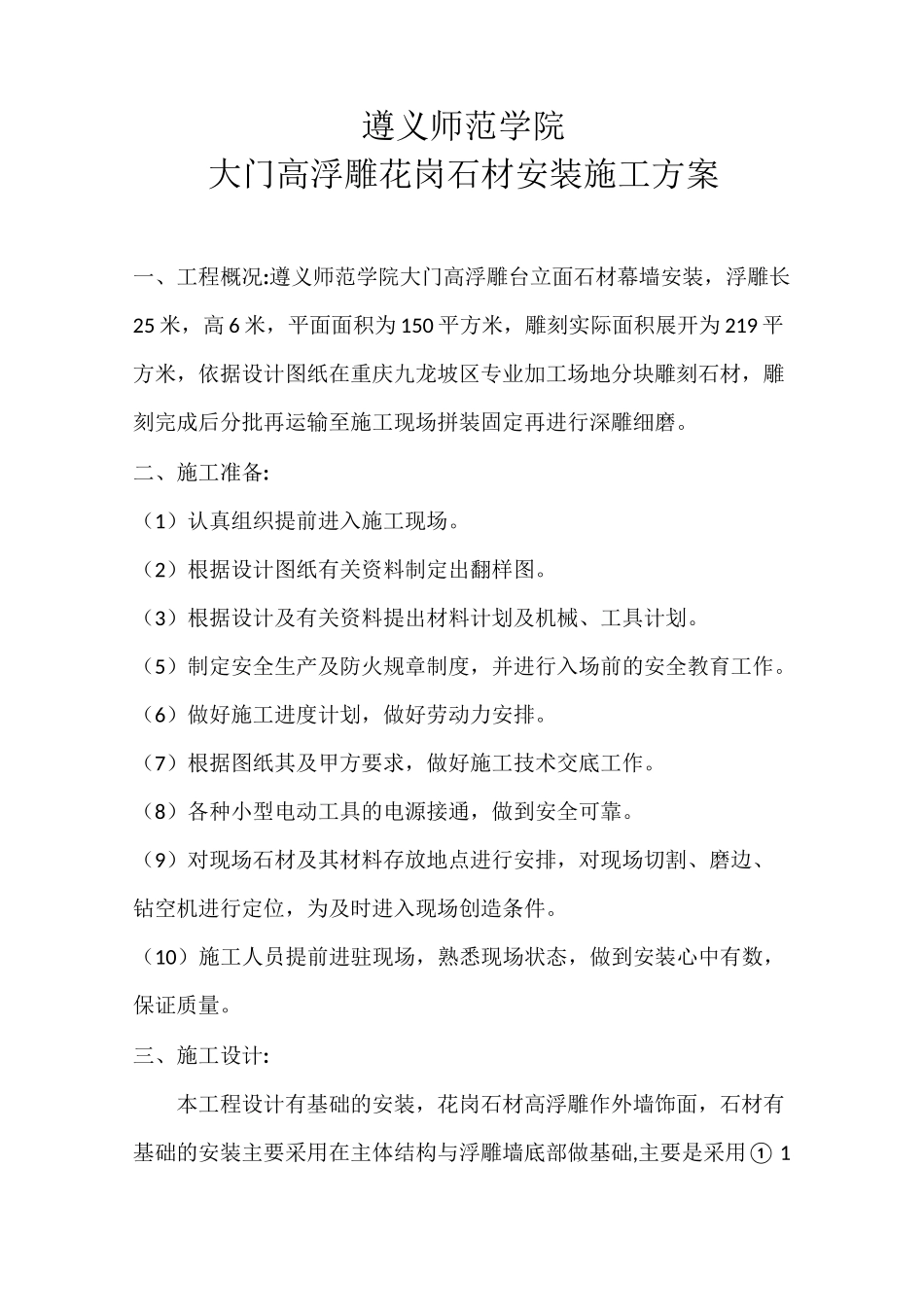

遵义师范学院大门高浮雕花岗石材安装施工方案一、工程概况:遵义师范学院大门高浮雕台立面石材幕墙安装，浮雕长25米，高6米，平面面积为150平方米，雕刻实际面积展开为219平方米，依据设计图纸在重庆九龙坡区专业加工场地分块雕刻石材，雕刻完成后分批再运输至施工现场拼装固定再进行深雕细磨。二、施工准备:（1）认真组织提前进入施工现场。（2）根据设计图纸有关资料制定出翻样图。（3）根据设计及有关资料提出材料计划及机械、工具计划。（5）制定安全生产及防火规章制度，并进行入场前的安全教育工作。（6）做好施工进度计划，做好劳动力安排。（7）根据图纸其及甲方要求，做好施工技术交底工作。（8）各种小型电动工具的电源接通，做到安全可靠。（9）对现场石材及其材料存放地点进行安排，对现场切割、磨边、钻空机进行定位，为及时进入现场创造条件。（10）施工人员提前进驻现场，熟悉现场状态，做到安装心中有数，保证质量。三、施工设计:本工程设计有基础的安装，花岗石材高浮雕作外墙饰面，石材有基础的安装主要采用在主体结构与浮雕墙底部做基础,主要是采用①16,①14,①12扎成钢筋梁的形式与浮雕墙底部钻空链接再混凝土浇筑。四、设计依据：主要根据业主方要求，并参照业主方提供的有关资料和设计图纸，结合J建筑装饰装修工程施工质量验收规范(GB50210-2013)》、《JGJ133-2013石材与金属幕墙规范》、《JGJ130-2011_建筑施工扣件式钢管脚手架安全技术规范》、《建筑构造通用图集》和设计文件以及石材有基础的安装的常规作法规范要求等。五、工期目标本工程工期总目标：115天，分四阶段。第一阶段：泥稿制作计划需要40天左右，及8月12至9月22左右完成。第二阶段：雕刻制作计划需要40天左右，及9月23至11月3日左右完成。第三阶段：浮雕安装计划需要20天左右，及11月4日至11月14日左右完成。第四阶段：浮雕打磨需要15天左右，及11月15日至11月19日左右完成。六、测量放线：根据主体结构现状，为清除结构偏差对花岗石材高浮雕板度的影响，在安装高浮雕板放线前，首先对建筑物外形尺寸进行测量，根据测量结果，确定出高浮雕板的基准面。七、施工方法7.1施工工艺测量、放线T配料T分格定位T弹线定膨胀栓位置T钻孔T连接件安装固定T二次放线T石材挑选搬运T板材开槽T不锈钢挂件安装T石材临时固定T调整固定并打结构胶T板面清理T验收。7.2施工方法7.2.1有基础的安装由于浮雕墙比较厚总体有50吨左右,只能在浮雕墙底部做基础,花岗石材安装基础，主要是采用①16,①14,①12扎成钢筋梁的形式与浮雕墙底部钻空链接再混凝土浇筑，安装时，先在主体结构表面，按水平间距，弹纵向垂直线。7.2.2高浮雕安装要注意的问题该浮雕安装难度较大，不同于普通浮雕，普通浮雕是从地面开始，且墙体是90度垂直于地面，安装容易，该高浮雕厚度不一,最厚有40cm、40cmX60cmX100cm一块重有700斤，石材太重，高浮雕的整体平整度不好把握,要解决的技术难点：（1）把握好整个画面的平整度。（2）把握好画面高浮雕与墙体的浮出尺寸。（3）石与石之间的缝隙不能大于0.5cm。（4）石与石之间缝隙底部用云石胶粘接，以便将整个浮雕连成整体；缝隙内部用纯水泥和石粉加水调制填塞平。这样有利于高浮雕与浮雕墙为一体起到牢固，既保证建筑质量，又能保证浮雕整体效果。7.2.3花岗石高浮雕安装方案：（1）为了达到外立面的整体效果，要求花岗石高浮雕加工精度很高，花岗石高浮雕的安装，首先测量好每块浮雕面四周最低点，安装时按照每块浮雕面的四周最低点为基准点，有靠边的浮雕突出部分由技术人员按最终要求修整。浮雕的边线按每块浮雕四周的最低点为基础。在安装前，确保地平面处于同一水平面上。（2）本工程花岗石高浮雕为10-40cm不同厚度，每块石钻2个孔洞深达墙体，将钢筋©8插入、成拉钩，表面用纯水泥加石粉调制封口，以固定石块不下滑、脱落。八、质量措施的保证：（1）精心组织有专业施工水平的队伍，加强工人的思想教育，贯彻安全第一，质量第一的思想观念。（2）加强质量检查，进行自检、互检、交接检。严格把关，严格按设计图纸施工。（3）认真遵守质量标准，随时接受各监督部门及建筑单位的监督检查，对检查发...
